你见过钢水在产线上跑马拉松吗？连铸这玩意儿，说白了就是把钢水直接变成固态坯子的连续过程，中间不带停的。一旦开浇，就像打开了水龙头，得一口气跑到尾，停下来？那得清理冷钢，费老劲了。

说实话，我第一次站到连铸机跟前的时候，腿肚子有点发软。1600℃的钢水就在脚底下几米的地方流，透过观察窗看那红得发白的亮光，感觉自己像站在火山口上。但是——这帮操作工居然在旁边吃盒饭！

连铸机钢水浇注过程实拍 高温钢水流入结晶器

结晶器里的生死时速

结晶器是连铸的心脏。钢水进去，外面是强制水冷，内壁铜板瞬间把热量带走，在钢水表面凝成一层薄壳。这层壳要是太薄了，出结晶器就漏钢——那场面，钢水喷出来像放烟花，十几吨钢水满地流，清理一个礼拜都是少的。所以结晶器的振动参数、保护渣性能，简直是玄学。

问：漏钢到底多可怕？
答：这么说吧，我见过一次小型漏钢，虽然提前预警拉速降下来了，但钢水喷到地上，瞬间把水泥地烧出一个坑，火星子溅到十几米外。现场所有人脸都白了。从那以后，我对漏钢预报系统深信不疑——那个曲线一波动，心跳直接飙到180。

💡 最新趋势？振动装置搞上液压伺服了，振幅、频率、非正弦波形都能动态调，配合结晶器专家系统，漏钢率能压到0.01%以下。不过有些老厂还在用机械振动，嘎吱嘎吱响，修起来一把辛酸泪。

拉矫机：温柔的暴力

出了结晶器，坯壳还不厚，里面还是钢水。这时候要靠扇形段的一排排辊子托着，既不能夹太紧把坯子压裂，又不能太松导致鼓肚。拉矫机更是关键——把弯曲的铸坯强行拉直，听着就暴力。但拉矫力控制不好，内裂就是分分钟的事。

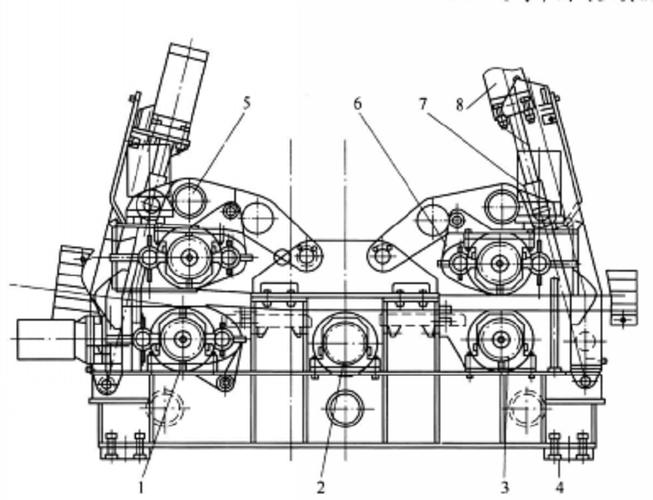

连铸拉矫机辊列结构示意图 铸坯矫直过程 有一次调试新钢种，拉矫机压力没调好，铸坯内部超声波探伤全是裂纹。整炉判废，损失上百万。那段时间总工看见拉矫机就叹气。

问：有啥新技术能减少内裂？
答：动态轻压下技术啊！根据凝固末端位置实时调整辊缝，压下去那么一两毫米，把中心疏松和偏析挤掉。但这玩意对模型要求极高，凝固传热模型要准，否则压错了位置反而搞出内裂。现在上冶金智能的厂子，用三维动态模型加在线检测，压下量动态调整，效果就靠谱多了。不过投资嘛……老板听了要犹豫半天。

冷却水：看不见的杀手

二冷区喷水冷却，听起来简单？水嘴堵了、雾化不好、水量分布不均，铸坯表面温度波动一大，热应力直接导致裂纹。特别是某些裂纹敏感钢，二冷制度得精确到每个喷嘴的流量。有些厂还靠人工拿测温枪去现场点测，说实话，这能测准吗？坯子温度上千米，测个点整个表面温差几十度都正常。

❗ 吐槽一下：有次去一个厂，二冷喷嘴堵了一半，操作工说“没事，我们水量开大点就行”。我……行吧，你们开心就好。结果铸坯角部裂纹一堆，修磨车间忙得飞起。

现在的智能二冷系统用红外热像仪在线测温，闭环控制流量，还可以根据钢种自动调用工艺。某钢厂的板坯连铸机改造后，裂纹发生率降了70%。不过热像仪得吹扫干净，否则镜头糊了啥也看不见，又回到人工模式。

连铸二冷区红外热像仪监测铸坯表面温度 话说回来，连铸的质量控制不只是裂纹，还有夹杂物。中间包冶金搞得不好，钢渣混卷，夹杂物全跑到坯子里去了。现在不少厂搞电磁制动、电磁搅拌，甚至电磁净化，都是为了让夹杂物上浮或控制流场。成本不低，但对高端钢种，值。

最后说个有意思的——数字孪生。把连铸机一比一映射到虚拟世界，实时仿真，预测铸坯质量。某钢厂上了这套系统，据说能提前半小时预报质量缺陷，及时调工艺。虽然我还是半信半疑，但数据确实好看。以后连铸工不会变成玩电脑的吧？

总之，连铸就是一场与钢水共舞的平衡术，温度、速度、压力、流量，每一个参数都在相互拉扯。搞好了，是工业奇迹；搞砸了，就是大型翻车现场。
