上周去了一家做轴承钢的厂子，现场一片混乱。炉长满头大汗地调参数，渣子稀得跟水似的，电极消耗吓人——精炼工位成了整条线的噩梦。说实话，干了二十年冶金，这种场景见得太多了：很多人以为精炼嘛，不就是脱脱硫、去去气，温度搞均匀点。但一到高端品种，问题全来了。 我们总在讲炼钢先炼渣，可真正理解渣的人不多。举个例子，帘线钢要求夹杂物塑性化，你得控制CaO-Al2O3-SiO2三元渣系的成分窗口，偏一点就是脆性夹杂，拉拔断裂。💡 这不是玄学，是物理化学。 帘线钢精炼渣系三元相图成分控制区域

干嘛死磕精炼？——因为后面全是坑

干嘛死磕精炼？——因为后面全是坑 做过厚板的朋友都清楚，抗氢致裂纹（HIC）性能不好，钢板直接判废。硫含量要干到0.001%以下，还得钙处理到位，让MnS变性。这时候 真空精炼 就是你的命根子。但真空不是万能的。有一回调试RH设备，真空度已经搞到67Pa了，循环脱气时间也够，可氢含量就是降不下来。最后发现是合金烘烤不到位，加入的硅铁把水汽带进去了——细节要命。❗ 现在很多产线上了 双工位LF炉，理论上效率翻倍，可实际呢？变压器容量没跟上，加热速度慢，等钢水温度起来，渣线砖都快被侵蚀穿了。老板只看报表，哪管你半夜蹲在炉前调电弧。

真空精炼到底怎么选？RH还是VD？

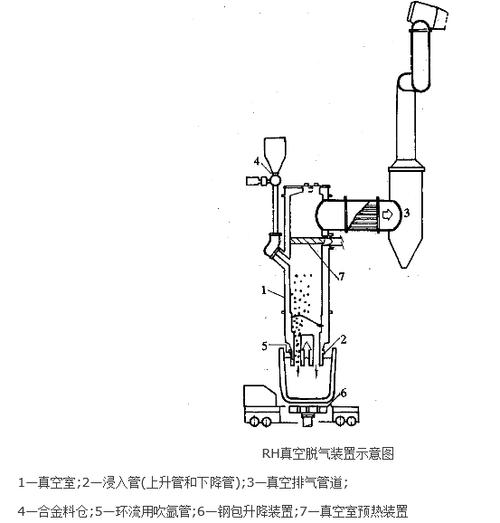

这问题就像问“中午吃面还是吃饭”。VD炉适合小批量、多品种，投资省；RH处理量大，脱气效率高，但设备复杂。关键看你的产品结构。比如做超低碳钢（[C]≤20ppm），RH的强制脱碳优势明显，循环流量大，碳氧反应快。可如果做的是工模具钢，VD加底吹氩就能满足要求，还能顺便做渣洗，深脱硫。别跟风上设备，我见过太多RH在那里当保温炉用的笑话。 RH真空精炼装置循环脱气原理示意图

渣系设计——精炼的灵魂

渣系设计——精炼的灵魂 搞精炼不看渣，等于开车不看路。你发现没有，好多工艺员就盯着温度曲线和合金加入量，渣样都不取。等到夹杂物评级不合格了，才想起来查渣。早干嘛去了？ 问：怎么判断精炼渣系是否合理？是不是碱度越高越好？ 答：绝对不是。高碱度渣确实脱硫强，但流动性差，容易结壳，电弧传热效率降低，电极消耗蹭蹭涨。而且对耐材侵蚀厉害。我们做齿轮钢时，精炼渣碱度在2.5-3.0之间最佳，搭配8%-12%的Al2O3，再辅以少量CaF2调节黏度。这样既能深脱硫，又能吸附Al2O3夹杂，钢水洁净度上来，连铸水口结瘤都少。还要看渣的颜色，黄白色玻璃状最好，发黑说明氧化性强，发灰可能含碳高——这都是几十年攒下的土办法，比光谱还快。 问：真空脱气时间是不是越长越保险？ 答：想得美。真空时间过长，钢水二次氧化风险增大，而且耐材侵蚀加剧，反而带进新的夹杂物。特别是处理含Ti、Al的钢种，过度搅拌会把顶部渣卷入钢液，造成大型夹杂。通常RH脱气控制在20-30分钟，具体看钢种和初始氢含量。有个诀窍：看真空室压力回升速度，如果关掉真空泵后压力回升很快，说明漏气或放气量大，你得排查设备而不是延长抽气。 近年的一些离谱尝试，倒也值得念叨。比如某厂搞 智能化精炼，用机器学习预测终点温度和成分。想法好，可数据全是噪音，模型跑出的结果跟抛硬币似的。后来发现是传感器数据根本没校准，炉衬侵蚀后测温点偏移了30mm。😤 还有在LF炉加废钢预热的，说是降本，结果烟气管道三天堵两次。创新得有根基，不是拍脑袋。 说到底，精炼是个系统工程。从钢包耐材、引流砂、合金烘烤到脱氧制度，环环相扣。去年我们帮一个客户优化了 轴承钢精炼工艺，仅仅调整了Al脱氧时机和钙线喂入速度，氧含量就从12ppm降到7ppm，疲劳寿命直接提升20%。没什么黑科技，就是死磕细节。 所以啊，下次精炼工段再出问题，别急着换设备，先去查查渣样、看看电极消耗、摸摸钢包底部的透气砖是不是堵了。答案往往在现场，不在操作手册里。
