拉拔这玩意儿，说穿了就是强迫金属瘦身。可别小瞧这强行过模的傻力气活——里头的门道，够你琢磨半辈子。 上周去一家线材厂，看到老师傅正对着拉丝机骂娘。细问才知，新换的模具，才跑了三个班次就啃出了沟槽。润滑液？换了。速度？调了。可拉出来的钢丝表面毛刺就是下不去，像青春期男生的胡子茬，扎手。 模具材质和涂层，根本不是一回事。 很多采购单上只写“YG8硬质合金”，但钴含量波动2%、晶粒度差个半级，寿命就能差出一倍。更别说那层纳米金刚石涂层——镀得不好，比不镀还糟心，脱落的颗粒直接变成研磨膏，模具死得更快。 说实话，拉拔这行当，经验比理论值钱。但光靠经验，迟早掉沟里。咱们今天不列公式，就聊聊那些老师傅不愿外传的门道。 拉拔模具硬质合金磨损对比特写

润滑：不是浇点油就完事儿

润滑：不是浇点油就完事儿 有次参加展会，一家润滑剂厂商的销售拍胸脯：“我们这油，极压性能一流！”我问：用在湿拉还是干拉？线速多少？他愣住了。 拉拔润滑，油和粉是两个世界。湿拉用乳液，讲究皂化值、颗粒度、pH缓冲能力；干拉用钙基、钠基润滑剂，看的是熔点、附着力、高温下的成膜性。有一次，客户拉不锈钢管，用了某大牌的锂基脂，结果管子表面析出碳，酸洗后全是麻坑。查了三天才发现，润滑脂的高温残碳量超标。就这一个指标，毁了一整批货。教训啊！ 还有个细节：润滑盒里那团“棉花”——不是普通棉花，是特制的导油棉。 密度不对，油就渗得忽多忽少，拉出来的丝一会儿亮一会儿暗。可有些操作工压根不知道这玩意儿有规格，堵了掏、松了塞，全凭手感。不出问题才怪。 问：我们厂拉拔磷化钢丝，偶尔出现“竹节纹”，间隔挺规律，怎么回事？ 答：八成是卷筒牵引力波动。别先查模具，去摸一下卷筒底部的锥度——如果磨损成阶梯状，钢丝每卷到那个位置就跳一下，竹节纹自然规律。磨平或者镶套，立竿见影。我遇过最犟的客户，调模具调了一个月，最后才发现卷筒问题，气得直摇头。

材料：原以为是青铜，结果是王者……或者废铁

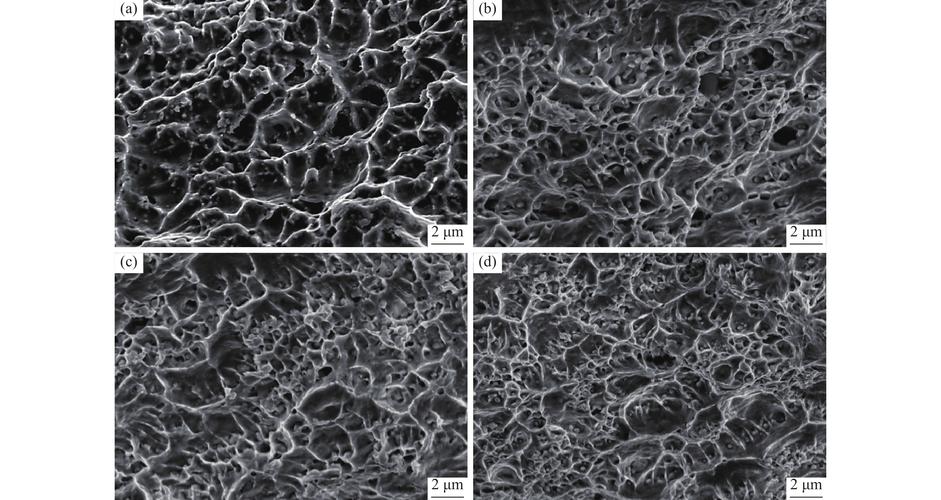

都说拉拔是冷加工，材料退火状态不一样，拉拔性天差地别。拿高碳钢丝来说，索氏体化处理的好坏，直接决定能拉多细。好的索氏体组织，拉伸到0.12mm不断头；差的，拉到0.5mm就劈裂。可有些供应商提供的盘条，表面脱碳能深到0.3mm，拉出来表面硬度不够，客户退货才想起去化验。 还有一次，帮朋友诊断拉拔铝焊丝的问题——表面拉伤，发黑。我让他把铝杆切一段，用显微镜看心部。金相出来，β相析出物沿着晶界连成链状。这不是拉拔的错，是连铸连轧时冷却强度不够，成分偏析。换了原料厂，问题立马消失。所以，拉拔出问题，根源常在化学成分和热履历里。 金属拉拔微观组织晶粒变形SEM照片

变形量：贪多嚼不烂，贪少成本高

道次压缩比该怎么定？很多人抱着设计手册查表，却不看自己的设备状态。举个例子：拉制黄铜管，理论单道次延伸系数可以到1.3，但如果你那个拉拔机对中不好，1.2都不敢拉——稍有偏心，管壁薄厚不均，后续弯管直接开裂。 我见过最离谱的，是为了赶工期，把原本五道次的工艺改成三道次，每道次强迫减径40%。结果管子内部残余应力大到惊人，不用切，轻轻一敲就自己崩开成螺旋状。应力腐蚀？不存在的，那就是纯机械应力过大。 所以，小变形量，多道次，加上充足的中间退火，才是稳妥之道。 当然，成本会上去，但总比赔客户损失强。 问：为什么我们拉的铜管，退火后表面起泡？是润滑剂没清干净吗？ 答：不一定。铜管起泡常见两个原因：一是退火前表面有残留的拉拔润滑剂，高温分解产气；二是材料本身含氧量过高，氢病造成的。区别办法是：切开气泡，如果内壁光亮，是润滑剂问题；如果内壁有暗色粉末，是氢病。后者得从熔炼源头控制，加磷脱氧。我见过有人拼命洗管子，结果氢病照样鼓泡，方向都搞错了。

模具精度：失之毫厘，差之千里

模具的工作锥角度，定径带长度，听着简单，实则微妙。有一次调试不锈钢微丝拉拔，断丝率居高不下。换上进口模具，好了。测了角度，国产的58°，进口的56°30′，就差1.5°，断头率差一个数量级。原来，那点角度变化影响了润滑剂的带入和流体动压膜的形成。 更别提椭圆度。有些模具所谓的“镜面抛光”，放大后沟槽纵横，定向带不圆，拉出来的丝材截面形状就失圆，后续绞合时应力集中，寿命大打折扣。所以模具入口，必须定期用轮廓仪抽检，光靠目测是找死。 这行干久了，总觉得设备才稳定。人嘛，总会疲劳、松懈。可设备也会累——链条松了、轴承间隙大了、模座水冷堵了……拉拔车间那些嗡嗡声里，藏着无数变量。 最后说个冷知识：拉拔其实也是“矫直”的一种方式。细长件通过拉拔，不仅可以调整尺寸，还能改善直线度。但千万别迷信——拉拔后的矫直工序不是可有可无，尤其对后续自动车床上料的棒材。 没有结语。因为拉拔这玩意儿，永远在折腾。你今天解决了断头，明天就可能冒出面粗糙，后天润滑液又臭了……但也就是这些坑，让有兴趣的人越陷越深。
