一、配料：算得再精，不如炉前看一眼

上个月在山东一家铸造厂，遇到件哭笑不得的事。技术员拍胸脯说配好的炉料绝对没问题，成分算得死死的。结果熔清取样，碳低了0.2%。查了半天——废钢里混了几块镀锌板，光谱打出来硅也偏高。老炉长叼着烟说：“年轻人，熔炼的第一课，就是别信书上的回收料成分表。”这行干久了就知道，理论计算是个底，剩下的得靠眼力和经验。特别是现在废钢来源杂，什么钢筋头、冲压边角料、甚至拆船板，表面看都一个样，熔出来天差地别。

铸造熔炼车间配料区多种废钢原料堆放

说实话，很多厂为了省钱，用统料废钢。但杂质元素（铜、铬、镍）一高，铸件废品率就上去了。尤其做球铁，反球化元素控制不住，到浇注了才发现球化不良，整炉报废。那种感觉，头皮发麻。✅ 所以现在但凡像样点的厂，都用直读光谱仪炉前快速分析，但取样时机、白口化程度都会影响结果。有个小窍门：取样勺提前烘到暗红，倒出的样片要白口化完全，否则碳硅测不准。

问：那配料时增碳剂加多了会怎样？怎么控制？
答：增碳剂过量，首先是吸收率的问题。低温加、分批加，别指望一次全进去。石墨化增碳剂吸收率85%左右，石油焦的只有60%。加多了如果没熔好，石墨漂浮，铸件上全是黑斑。控制手段除了定量计算，还得看铁液表面，出现“镜面”状态时取样最准。另外，碳当量高了，缩松倾向大，尤其厚大件，一定得盯紧。

二、温度：多十度少十度，是两个世界

熔炼温度对铸件质量的影响，怎么强调都不过分。过热度不够，流动性差，浇不足、冷隔；但温度太高，氧化烧损严重，合金元素损耗大，晶粒粗大。有次做高铬铸铁，出炉温度1520℃，浇注时磨盘衬板出现网状裂纹。后来降到1480℃，裂纹消失。就这40度的差别。❗

中频炉现在都配红外测温，但很多老师傅还是习惯看“试样结膜时间”。那真是手艺活儿——铁水表面氧化膜的形成速度，直接反映温度和成分。现在的年轻工人，有几个会看？说实话，数字化是好事，但基础手艺不能丢。遇到测温枪坏了怎么办？全靠经验吊着。

铸造工人使用红外测温仪测量熔炼铁水温度

问：熔炼灰铸铁时，高温静置有什么作用？
答：这个问题好。灰铸铁熔炼到1520-1550℃然后降到浇注温度，这个过程叫“过热静置”，能改善石墨形态，减少过冷石墨，提高强度。但时间不能长，否则核心衰退，反而产生D型石墨。一般静置5-10分钟，具体看炉子容量。另外，高温静置还能让一些非金属夹杂物上浮，纯净度提升。很多厂为了省电跳过这一步，结果铸件加工后出现硬点，得不偿失。

三、脱氧与除气：看不见的微观战争

铝脱氧、硅钙钡脱氧、稀土脱氧... 这些玩意讲起来能上一天课。但现场操作往往简单粗暴：铝饼往包里一扔，完事。然后铸件出现针孔，就开始扯皮。其实，脱氧剂的加入时机和方式比牌号重要。出钢前炉内预脱氧，包内终脱氧，顺序错了，效果打折。

还有除气。铝合金熔炼要除氢，没商量。用旋转除气机通氮气或氩气，精炼15分钟，密度当量能降到1%以下。可有些小厂还在用六氯乙烷压入法，乌烟瘴气不说，效果还差。那天在朋友圈看到有人晒“无毒精炼剂”，说实话，能信？💡 老老实实上设备吧。

问：怎么简单判断铝液除气效果？
答：取一小勺铝液，浇到预热过的钢模里，看凝固后的表面。如果中心鼓起，那是气体逸出，说明除气不彻底；如果表面平整或轻微下凹，就OK。这叫“减压凝固试样法”，便宜好用。另外，测氢仪最准，但贵。现场快速判断，老师傅看冒泡也八九不离十——除气好的铝液，静置时几乎没气泡。

四、炉衬寿命：省钱还是费钱？

中频炉炉衬寿命直接影响熔炼成本和效率。有的厂炉衬能用300炉，有的100炉就穿孔。差在哪？首先是打结料，石英砂还是镁砂？酸性炉衬便宜但不耐碱性渣；碱性炉衬反之。更重要的是捣打密度和烧结工艺。见过最夸张的——炉衬打完直接加料开炉，没烘炉没烧结，结果一炉铁水就穿炉，差点伤人。😱

炉衬维护，其实就是“补”和“检”两个字。每炉扒渣后检查侵蚀情况，发现局部凹坑及时用修补料热补。但说实话，现在很多厂为了赶产量，不停炉连续熔炼，炉衬检测形同虚设。等感觉到炉壳烫手，往往已经晚了。

问：如何延长炉衬寿命？有什么实用技巧？
答：1）科学烘炉：低温慢烘，让水分彻底排出，然后逐步升温到烧结温度，别心急。2）加料要轻，别吨袋直接砸下去，铺垫小块料。3）控制渣线，碱性渣用碱性炉衬，别混。4）停炉时慢冷，别急冷，否则裂纹炸开。5）定期用“炉衬测厚仪”检测，数据说话，别等漏炉。说到底，炉衬就像人的胃，你善待它，它才不给你找麻烦。

熔炼这个事，说技术也技术，说手艺也手艺。炉前站久了，每炉铁水的颜色、流动性、结膜时间都在说话。现在的智能化熔炼系统，比如加料自动配比、光谱闭环控制，确实能稳定质量。但遇到异常料况，还是得靠人。去年有个厂上了全套自动，结果有一天突然球化不良连出三炉，查了半天——是球化剂仓库受潮，工人没发现，机器更不知道。所以，自动化省力，但省不了责任心。

最后唠叨一句：熔炼安全，永远是第一位。潮湿料入炉、炉坑积水、不穿阻燃服... 这些低级错误年年都有血的教训。别觉得麻烦，规程都是用事故换来的。

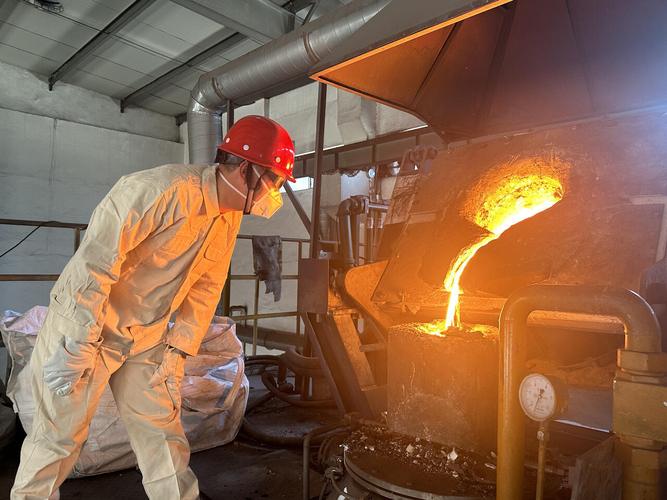

铸造厂熔炼安全操作佩戴防护装备工人
