去年冬天，凌晨三点被电话叫醒——新模具第一冲，滑块卡死，模具裂了。赶到车间一看，冷却油漏了一地。设计说仿真没问题，操作工说按规程来的，可它就是坏了。能怎么办？拆呗。干冲压二十年，这种破事儿，遇到过不下五十次。

很多人以为冲压就是哐当一压，简单粗暴。其实，模具间隙偏0.1毫米，材料批次稍微波动，甚至润滑喷头堵塞，都可能让百万级的生产线趴窝。不想踩坑？往下看。

模具寿命：你以为买的是钢，实际买的是“概率”

冲压最核心的是模具。一套连续模，报价从三十万到三百万都有。但关键不是价格，是它到底能撑多少冲次。厂家承诺50万次，到了30万次就开始毛刺、拉伤，你有脾气？说实话，国内很多模具厂的热处理工艺就是玄学。真空淬火少保点温，回火曲线偷点懒，硬度均匀性就差远了。用起来，刃口崩得比饼干还快。

去年我们给新能源车企做电池壳拉伸，材料是0.8mm的DC06。模具供应商信誓旦旦，结果第一批量产，凹模拉毛拉得一塌糊涂。后来我们自己用PVD涂层，又调整了压边力曲线，才勉强稳到20万冲次——比预期少了一半多。气得想砸杯子！

冲压模具拉毛缺陷特写照片

模具这玩意儿，真不能只看牌号。Cr12MoV、SKD11、甚至粉末高速钢ASP23，不同批次性能能差出一截。建议直接去模具厂看台账，查他们淬火炉的温度记录。别嫌麻烦，毕竟换一次模具的停机损失，可能就够买半套新模了。

材料波动：你永远不知道下一卷钢会带来什么惊喜

说个真事。某次冲压车门内板，突然出现批量开裂。查工艺参数，没变；查模具，没坏。最后调来材料质保书，发现屈服强度比正常高了30MPa，延伸率低了5%。就这点差异，让原本安全的成形裕度直接归零。钢厂轻飘飘一句“符合标准”，可你的冲压产线已经停了八小时。想骂街，但还得先解决问题。

现在的高强钢，比如DP980、QP1180，对回弹极其敏感。同一卷材料，头尾性能都可能不同。怎么搞？在线测量系统必须上，光学扫描或者接触式测厚，实时调整压边力和滑块轨迹。没有反馈的开环冲压，那是给质检部挖坑。

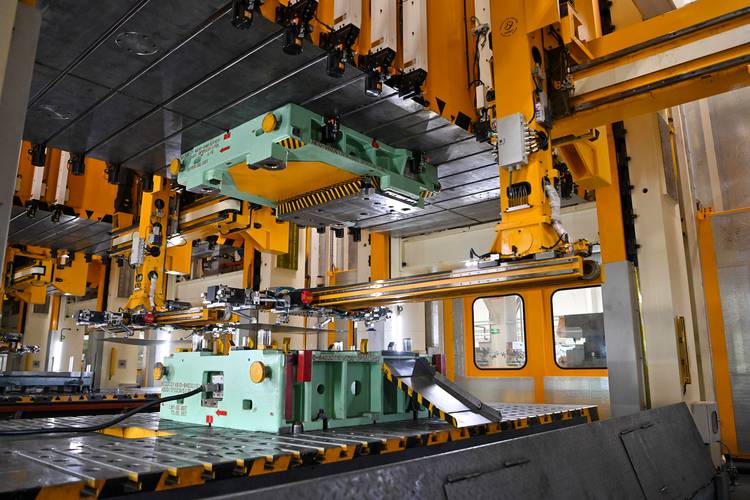

汽车冲压车间高强钢开卷线全景

对了，润滑也不容小觑。有人觉得拉延油随便用，结果导致零件粘连、模具烧结，最后板料撕裂。尤其是铝板冲压，润滑膜稍微不均匀，就给你“焊”在模具上。我们吃过亏后，现在每批次铝板都测摩擦系数，油温控制±2℃。变态吗？不，是交够了学费。

伺服冲压：好是好，但你的团队准备好了吗？

这几年伺服压力机火得一塌糊涂。自由运动曲线、低速成形、保压功能，确实能解决很多传统机械压力机的痛点。但是——注意这个“但是”——很多厂买回来，当普通冲床用，始终用一个曲线打天下。那花这钱干嘛？

伺服冲压最厉害的地方在于工艺开发。比如，拉伸深度大的零件，可以在行程中段降速，避免起皱；冲裁时可以通过变速控制降低振动和噪音。但这些都要靠调试，靠对材料流动的深刻理解。我见过一条产线，买了两台高端伺服，结果只会用“曲轴模拟”模式，问操作工，他说“培训就教了开机、按急停”。❌ 暴殄天物。

💡 建议：上伺服设备前，先培养工艺团队。让他们玩透位移-速度曲线，理解滑块在任何位置能干什么。否则，不如买台二手机械冲床，还省几百万。

问：我们厂准备上自动化冲压线，最该注意什么，才能避免变成“自动化垃圾线”？

答：这个问题血淋淋。见过太多自动化线，机械手抓取不良、模具卡料、送料机对不齐，最后人工干预比原来还多。重点三个：第一，端拾器的通用性和自适应能力，别只能吸一种形状的板料，换模后调半天；第二，线尾的视觉检测要闭环，发现零件开裂或叠料，得能自动停线、报警，别让废品流到下一道；第三，也是最重要的——MES系统要和冲床、送料机、机器人真正打通，从排产到模具寿命监控全链数据化，否则就是一堆孤立机器。很多人忽视数据流，结果自动化效率还不如熟练工。不信？你试试看。

问：冲压件出现拉伤，除了修模和换油，还有什么偏方吗？

答：偏方谈不上，但有几个冷门点。一是检查模具的排气设计，拉伸时模具内气体排不出，会局部高压，使材料贴合异常，导致拉伤。开个合适的排气槽，可能药到病除。二是检查压边圈的热平衡，连续生产后压边圈温度升高，油的粘度下降，润滑失效。我们之前用红外热像仪看，温差能到40℃，后来加了个循环冷却水道，拉伤率降了七成。还有，别总怪模具，有时是冲裁毛刺面装反了，拉伸时毛刺刮伤模具。这种低级错误，发生过不止一次。

未来已来：那些正在改变冲压的技术

未来已来：那些正在改变冲压的技术

最后聊聊趋势。热冲压（热成形）在车身安全件上已经普及了，但你知道吗？现在有多工位热冲压，加热、冲压、淬火、激光切割在一套线内完成，节拍能到4秒/件。还有无模冲压，利用多点调形装置，一块板料通过离散的液压缸成形，适合小批量、样车试制。甚至，开始有人把AI视觉用在模具状态预测上，通过分析模具表面纹理变化，提前预判寿命。听起来科幻，但我们已经做了两年测试，准确率超过85%。❗

冲压这行，看起来传统，实则暗流涌动。材料、设备、传感器、数据，正在重塑这个百年工艺。能不能抓住机会，不看你买多贵的机器，而看你是否愿意蹲在车间地面，用手电筒照模具的每道划痕，思考为什么。

因为答案，往往藏在铁屑与油污里。
