上个月去一个做非标零件的厂里，看到他们正在为一批失效的轴开质量分析会。挺有意思的——图纸上写着40Cr，热处理硬度也检了，没问题，可就是三班倒跑不满一周就出现微裂纹。几个工程师争论了半天，有个小伙子弱弱地说了一句：“会不会是微量元素那栏，硫含量卡在上限了？” 你看，问题往往就藏在那张材质证明书最不起眼的角落里。

你以为的“合格”可能正在坑你

说实话，我见过太多人把合金选材等同于查牌号。GB/T 3077里列得明明白白——20CrMnTi、42CrMo、38CrMoAl……按化学成分卡一下，机械性能达标，下单！真这么简单？ 去年长三角一家齿轮厂差点被一批出口订单搞破产。箱体开裂，老外索赔。追溯下来，材料商提供的20CrMnTi明明成分合格，淬透性带宽却超乎寻常地大。同一炉号、同一热处理工艺下，心部硬度能差出8个HRC。你猜怎么着？那家钢材厂的废钢比例偷偷调高了，残余元素铜、锡根本没在报告里体现。合金不是纯物质，是微元体系。S、P越低越好？在某些易切削钢里，硫恰恰是刻意保留的——但没人会主动告诉你这批货里硫不是以MnS形态存在，而是沿晶界析出了FeS薄膜。 合金材料微观晶界裂纹扫描电镜图 所以现在我看材质证明，至少盯三个点： - 残余钛含量（尤其对渗碳钢，微钛处理能钉扎晶界，但过量立马脆化） - 氧氮含量（真空脱气的水平直接决定疲劳寿命） - 淬透性带宽（Jominy曲线你拿到的是典型值还是实测值？）

别把“性能”焊死了

别把“性能”焊死了 说起合金选材，固溶强化、沉淀硬化这些词谁都能聊几句。但现实是——图纸右下角的热处理要求经常被当成装饰。我就见过一次：部件设计者标注“调质处理28-32HRC”，结果加工方为了省事，直接拿正火态冒充。反正硬度计打上去也差不多。结果装到设备上三个月，冲击韧性不足，断了。 这里有个反直觉的事：强度越高并不总越好。高温合金里，γ'相强化带来的强度峰值附近，塑性往往跌到谷底。GH4169在650℃用的时候，你要是只追求室温拉伸数据漂亮，可能忘了持久蠕变性能才是设计基准。

QA：现场问题现场答

问：我们做铝合金机架，图纸上写6061-T6，但供应商老是给T5状态的，说差异不大。真的吗？ 答：差异大了去了。T5是高温成型后人工时效，T6是固溶处理+人工时效。后者强度高15%以上，但内应力也大。如果你后续还要大量机加工，T5反而变形小。问题在于——你的设计是按T6算的安全系数还是T5？如果图纸没改却默认用了低强度状态，那就是在赌博。我建议：要么改图纸，要么让供应商提供每一批的力学性能实测数据，尤其屈服强度。别听口头承诺。 问：不锈钢焊接后经常出现晶间腐蚀，除了用低碳牌号或加钛铌的，还有什么招？ 答：焊后热处理，固溶或稳定化处理，但很多结构件没法整体热处理。另辟蹊径的话——最近有团队在用激光表面重熔，把焊缝区的贫铬层重新熔化并快冷，恢复耐蚀性。不过成本高，适合关键部件。还有一个容易被忽视的点：焊接工艺本身。热输入控制住，小规、快速焊，配合背面氩气保护，能显著降低敏化程度。现实中，焊工的手比理论更管用。

熔炼方式决定寿命——信不信由你

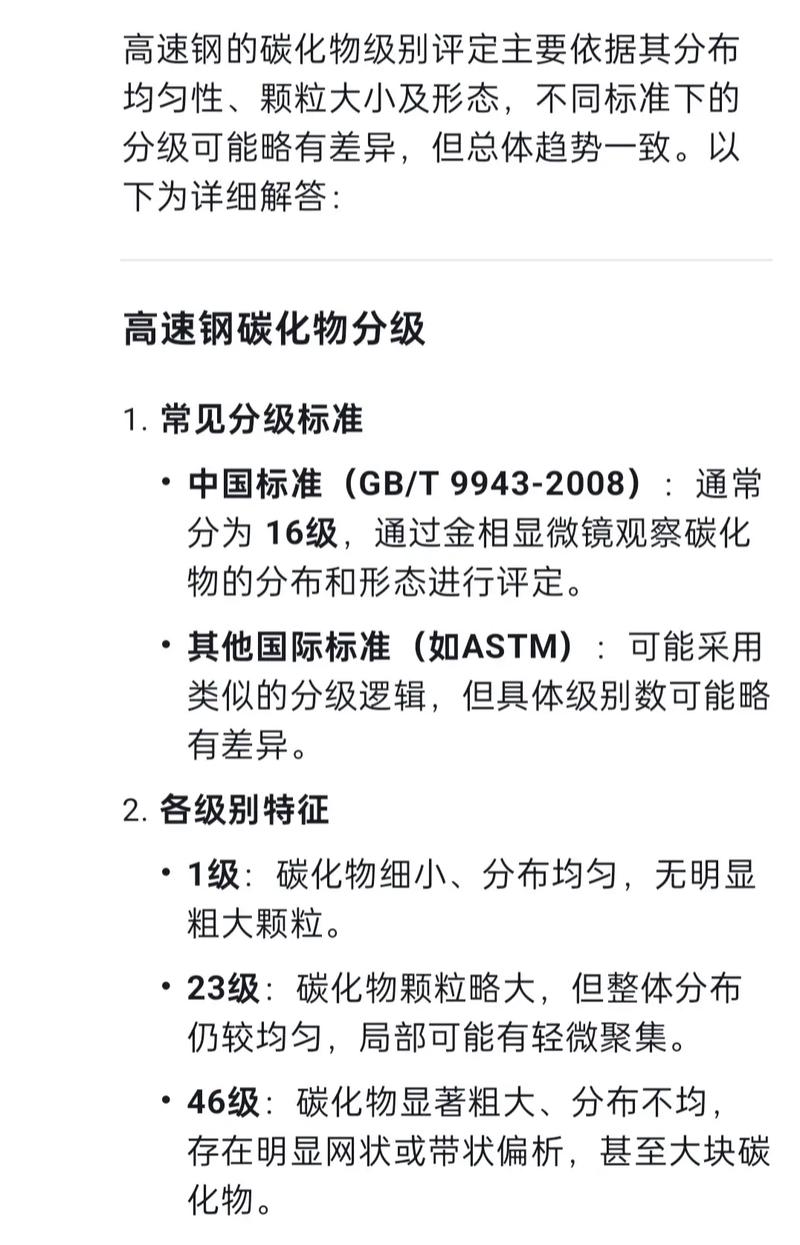

工具钢、模具钢圈子里，“电渣重熔”四个字就是溢价的核心。大气熔炼的H13跟电渣的比，疲劳寿命能差三倍。不是成分的差别，是洁净度。非金属夹杂物的尺寸分布、类型——铝酸钙类夹杂是最致命的裂纹源。 去年有个粉末冶金高速钢的案例。客户用传统M2做冲头，寿命2万次；换粉末冶金M2，同样的硬度，冲了8万次。为什么？碳化物尺寸从一个丝降到了两个微米，分布均匀了。这意味着什么？意味着你买的不再是“那个牌号的钢”，而是特定工艺实现的微观结构。 粉末冶金高速钢与普通熔炼高速钢碳化物分布对比 现在有实力的钢厂开始推“全透明质保”——给你看整个熔炼过程的氧含量曲线、渣系控制、真空度记录。这才是真正值钱的东西。

别以为标准涵盖一切

别以为标准涵盖一切 国标、美标、欧标……甚至同一个牌号，不同标准体系的解读南辕北辙。45钢在中国是优质碳素结构钢，在德国DIN标准里C45不仅要求成分，还严控末端淬透性。你拿中国45钢按德国人给的工艺调质，硬度散差能让你怀疑人生。 所以我现在看合同，凡是涉及出口零件的，必须加一条：按XX标准补充协议执行，淬透性带按H级限定。多写一行字，省下可能几百万的索赔。 最近3D打印用的合金粉末也是个坑。名义上Inconel 718粉末成分完全符合标准，可打印出来的件，持久寿命只有锻件的一半。原因？粉末内部的气体裹入、卫星球、空心粉……这些不在化学成分表里。所以航空航天领域已经要求粉末不但要测Hall流速、松装密度，还要做CT扫描和热等静压工艺验证。跳出那张成分表，才能看见真实世界。 你觉得我在危言耸听？去翻翻失效分析报告吧。过去五年我经手的案例里，纯粹因为人员操作失误的占比不到30%，更多的，是系统性的无知：以为材料合格就高枕无忧。 用合金不是挑白菜，要像侦探一样去追问它的身世：原料哪里来？怎么熔的？怎么锻的？怎么冷的？ 这些问题，供应商不爱回答，但你得问。 哦对了，如果下次再有人拿“满足国标”来搪塞，直接把这篇东西甩给他。
