说出来你可能不信——上周我在一个半导体论坛上，听到某位老工程师嘀咕：“现在的芯片设计，简直是在针尖上雕花，还得让针尖自己会思考。” 当时就觉得，这句话用来形容集成电路的演进，再贴切不过了。

我们这行，整天和硅片、光刻胶、蚀刻气体打交道。但真正让我着迷的，不是那些枯燥的参数，而是集成电路如何在微观世界里重构了整个工业逻辑。对吧？你看，一台数控机床的精度，十年前靠的是机械刚性，现在呢？靠的是芯片对伺服电机的微妙控制。这种颠覆，悄无声息，却雷霆万钧。

纳米赛跑：物理极限与工程执念的拉锯战

3nm、2nm、甚至1.8nm…… 这些数字听着魔幻。但说实话，进入5nm节点后，每一代的突破都像是在“赌博”。EUV光刻的光源功率要到500W以上，每小时烧掉几万美金的电费，良率却还是飘忽不定。❗ 我亲眼见过某代工厂的良率曲线，那简直是心电图——忽上忽下，考验人的心脏。

不过话说回来，工程师们还真找到了歪路子。比如用背面供电、环绕栅极（GAA）晶体管，硬是把硅的物理极限又撑开了一点。记得2024年台积电的3nm工艺就大规模导入了GAA架构，漏电流控制提升了一个数量级。这种“螺蛳壳里做道场”的本事，我只能说——服。

3nm GAA晶体管晶圆截面电镜图

但问题来了：这么尖端的工艺，工业场景真的用得起吗？一颗车规级MCU，可能还在用28nm、甚至55nm的“老旧”制程。成本、可靠性、供应链安全，这些才是工厂老板们真正焦虑的东西。我就碰到过一家注塑机厂商，因为换了一颗国产电源管理IC，结果整机EMC测试翻车，折腾了三个月！教训啊，集成电路的选型，绝不是看规格书那么简单。

工业芯痛：当“坚如磐石”遇上“缺芯风暴”

2021年的芯片荒，至今让很多企业心有余悸。一颗原本5块钱的意法半导体STM32，被炒到600块，还买不到。💡 这背后暴露了一个残酷现实：工业领域对集成电路的依赖已经深入骨髓，但供应链却像一根细弦。PLC、IO模块、传感器接口芯片…… 换一颗，整个控制柜的认证得重做一遍。于是，很多中小企业被迫“囤积恐慌”，而头部厂商则加速了多芯种设计。

不过，危机倒逼出了有意思的变化。我注意到，从2023年开始，本土的工规级MCU、隔离器件、ADC/DAC如雨后春笋。像某些国产品牌，虽然在高精度模拟上还有差距，但在通用控制领域已经非常有杀伤力。只是软件开发工具链还是个硬伤——工程师抱怨调试器经常掉线，哈哈，熟悉的剧情。

问：在工业自动化里，集成电路的可靠性究竟有多重要？
答：打个比方，一条汽车焊装线，如果控制器芯片因为过热复位了0.1秒，机械臂就可能焊偏，整个白车身报废。所以我们要求工业级芯片的失效率必须在10 FIT以下，还得扛住静电、浪涌、宽温。这就是为什么车规认证AEC-Q100那么难拿——它要求芯片在-40到150℃跑1000小时不出错。有些芯片看着参数漂亮，一上老化试验，内部键合线就断了。你说，这能忍？

问：那现在热门的多芯片封装（Chiplet）技术，在工业场景有机会吗？
答：这个有意思。Chiplet本质是把不同功能的小芯片拼装在一起。比如把耐压的功率IC和高性能CPU die集成在一个封装里，这样工业机器人驱动器的体积能缩小一半。国内长电科技、通富微电已经在搞这方面的封装了。但挑战在于，基板级的散热和应力匹配——毕竟工厂环境不仅有高温，还有震动。我曾拆解过一款西门子的伺服驱动器，发现它用的英飞凌IGBT模块就是用了某种烧结银连接，抗热循环能力一流。所以，封装技术的演进，可能是工业集成电路突破的一个隐秘命门。

从制造到“智造”：一块芯片如何重新定义生产效率

现在去参观智能工厂，你会看到AGV小车满场跑，每个工位都挂着基于视觉的质检相机。而这背后，是边缘AI芯片的大爆发。过去，我们做缺陷检测靠PLC+工控机，一张图得传回服务器处理，延迟几百毫秒。现在？一顆带有NPU的SoC，直接在本地完成推理，把“好/坏”信号给PLC。比如瑞萨的RZ/V系列、国科微的AI视觉芯片，已经大量落地在纺织、3C电子组装线上。

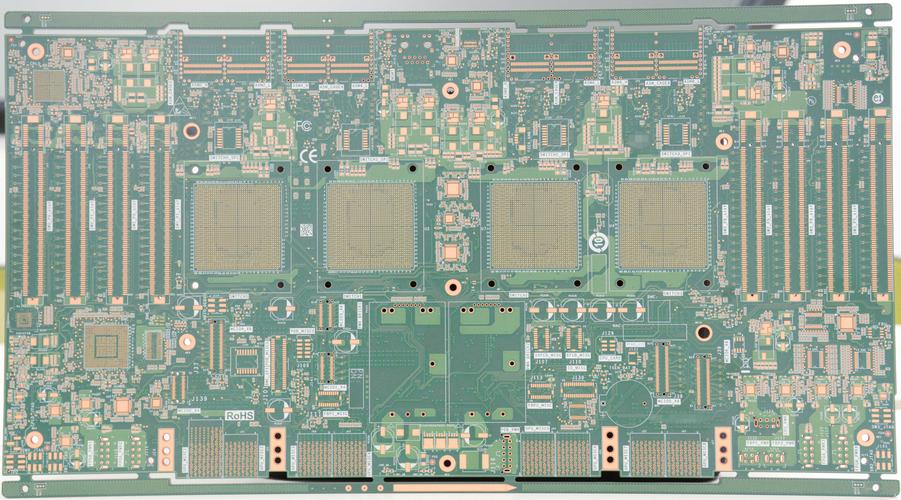

智能工厂边缘AI推理主控板集成电路特写

但最让我惊喜的，是集成电路对于能源效率的潜在冲击。你知道一条工业电机消耗的电力占全球总用电量近半吗？如果用上基于SiC或GaN的功率IC，变频器效率能提升5%-10%。这什么概念？一个中型化工厂，一年能省下上千万电费。可惜啊，很多老板只盯着电机价格，却忽略了驱动IC带来的长期回报。真是捡了芝麻丢了西瓜。

另外，传感器接口的标准化也在悄悄进行。IO-Link、单对以太网这些协议，催生了大量紧凑型收发器芯片，让底层数据能够透明传输。这一切的根源，还是集成电路在模拟混合信号领域的突破。没有它们，工业4.0就是空中楼阁。

问：作为设备制造商，我该如何评估一款工业级芯片的真实可靠性？
答：别只看数据手册！第一，查它的失效分析报告（如果有），看失效模式是短路、开路还是参数漂移。第二，做加速寿命测试，比如高温运行1000小时后，监测关键参数变化。第三，关注ESD等级和LU免疫能力——很多故障是现场布线不当引入的。我强烈建议，至少在早期批量试产阶段，把芯片送到第三方实验室做个秒级的脉冲干扰（类似IEC 61000-4-4），这比什么理论都管用。

未来已来，但路还长

站在2025年这个节点，集成电路的技术演化已经不再是单一的制程微缩。异构集成、近存计算、硅光子互连…… 这些新概念正在敲打工业世界的大门。但理想很丰满，现实很骨感：很多工厂的网络带宽连100M都跑不满，何必谈硅光子？还有，工业软件生态的碎片化，让顶级芯片的算力优势无从发挥。

说到底，集成电路的下一波浪潮，可能要等材料学的一次真正革命。比如二维半导体、自旋电子学…… 这些听起来像科幻，但如果哪天真的商用，那么今天的SoC设计范式将被彻底颠覆。不过，作为一个常年在一线摸爬滚打的人，我更在乎的是：让每一颗芯片都能在恶劣的工业环境中稳定工作十年。这个朴素的愿望，或许比追逐纳米数字更有价值。

——哎，聊了这么多，其实就一个感受：集成电路这东西，微观到肉眼看不见，却宏大得足以重塑整个工业文明。下一次当你走进一家黑暗的、仅有几盏提示灯闪烁的自动化车间时，不妨想想，那里面跳动着的，是多少个纳米尺度下的电子军团。
