干了十几年涂装，我还是会被一些常识问题气到跳脚。比如上周，一个项目上居然还在用早已淘汰的红丹底漆——那玩意儿铅含量高得离谱，而且配套性极差。我问采购怎么回事，对方一脸无辜：“以前都用这个啊，便宜。”

便宜？后期维护成本怕是贵到哭。这种故事，几乎每个防腐工程师都能讲出一箩筐。所以今天，不写那种端着的技术手册，就聊聊这些年实际工作中踩过的坑，顺便给正在选型的朋友泼几盆冷水——但接着会递上毛巾，别怕。

工业防腐涂料盐雾试验对比实物照片

盲目追高固含？先想想你的涂装环境

我特别烦一种论调：固含量越高，涂层越牛逼。真的吗？上次在南方某个船厂，业主非要上98%固含的无溶剂环氧，结果雨季湿度95%，施工队硬着头皮刷，固化后涂层表面全是针孔，跟月球表面似的。后来全部打掉重做，浪费了四十多万。

高固含涂料的粘度通常偏高，对喷涂设备和操作工技能要求严苛。更要命的是，它对温湿度太敏感了。温度低于5℃，固化几乎停滞；湿度超过85%，很可能出现胺析出、发白。很多人不看施工窗口，只看数据表上那个“体积固含量≥95%”就高潮了——💡这里插一句，体积固含量和重量固含量是俩概念，有些厂家偷换概念，用重量固含量标榜高固含，实际体积固含才60%多。

我的习惯是先查TDS（技术数据表）上的“推荐施工条件”，然后拿温湿度记录仪在现场测三天。如果条件边界，要么改涂料体系，要么老老实实搭棚除湿。别心存侥幸，涂层一旦出问题，返工成本是涂料本身的十倍不止。

钢结构涂装施工湿度对涂层缺陷的影响示意图

看似万能的环氧涂料，怎么一晒就黄了

环氧树脂的附着力、耐化学品性确实牛逼，这点没得黑。但你知道它最怕什么？紫外线。很多人把环氧用在户外暴露环境，不到半年就粉化、失光，然后跑来骂我们推荐的涂料不好。能怪谁？环氧的分子结构决定了它不耐UV，羰基在光照下发生Norrish反应，链断裂，导致降解。

所以室内环境，比如储罐内壁、车间地坪，环氧绝对首选。但户外钢结构，一定要搭配脂肪族聚氨酯面漆或者聚硅氧烷面漆。脂肪族聚氨酯的耐候性远超芳香族，而且保色性好——那个网红“迈阿密蓝”钢桥，就是用的这种体系。说到这儿，忍不住吐槽：有些设计院至今还在图纸上标注“环氧云铁中间漆+环氧面漆”，露天使用！简直害死人。

❗还有一点：不要被“改性环氧”忽悠。某些厂家声称环氧经过丙烯酸改性就能户外使用，实测QUV加速老化1500小时后光泽只剩30%，完全不行。认准标准，ISO 12944对大气腐蚀环境有明确配套指南，C4以上环境务必用含耐候面漆的复合涂层。

问：我们厂房有些区域要做防腐，但预算有限，怎么平衡性能和成本？
答：这个问题太现实了。核心思路是“该省省，该花花”。对于腐蚀环境相对温和的室内钢结构，比如C2等级，其实醇酸漆+磷酸锌底漆就够，每平方成本能控制在20元以内，寿命也能有5-8年。但连接节点、焊缝这些薄弱部位，一定要局部加强，比如刷一道富锌底漆。千万别学某些项目，为了省钱用铁红底漆，结果半年后铁红与面漆皂化脱落，修都修不完。

如果预算确实紧张到离谱，那我建议干脆考虑热浸镀锌——一次性成本稍高，但全生命周期算下来可能比反复涂装维护还便宜。关键是，别再死磕“买最便宜的涂料”了，施工费、停产的损失才是大头。

水性涂料真的更环保？——揭开政策推动背后的真相

这两年环保风暴，水性涂料快被捧成神话了。没错，水性涂料VOC（挥发性有机化合物）确实低，对大气污染小，对施工人员健康友好。但！是！它的碳排放呢？水性涂料施工时需要恒温恒湿，冬天得加热干燥，能耗可能是溶剂型的几倍。而且水性涂料的耐腐蚀性，尤其是耐盐雾性能，目前普遍逊于同档溶剂型，尤其在重防腐领域，比如海上平台、石化装置，敢全线用水性体系的还是少数。

说实话，我觉得盲目“禁油”是另一种浪费。有些场景，比如维修工程，底材处理无法达到Sa2.5级，溶剂型带锈涂料（渗透型环氧）能容忍一定锈蚀，水性反而容易闪锈。闪锈这玩意儿——刷上去半小时，表面冒出密密麻麻的锈点，整块板报废，绝望不绝望？

所以我的观点很明确：环保是趋势，但涂料的选用必须基于风险分析。ISO 12944-5大幅更新了水性涂料的规格，这是好事，说明技术进步了。但别一棒子打死溶剂型产品，高固体分、无溶剂涂料同样是环保方案，甚至在某些工况下更可持续。

问：听说石墨烯涂料很神，真的能替代传统涂层吗？
答：哈哈，每次展会都能看到石墨烯涂料展商，宣传片里涂层刀枪不入。冷静一下！石墨烯的片层结构确实能增强屏蔽性，在实验室里，添加0.5%的石墨烯就能将环氧富锌底漆的耐盐雾提升到4000小时以上。但实际应用中，分散和添加量控制极其关键——一旦团聚，反而引发点蚀。而且成本，目前每公斤石墨烯浆料几百到上千元，大面积应用根本扛不住。

我的建议是，关注头部企业的实际应用案例。比如某桥梁项目用了石墨烯改性涂料做局部加强，效果不错，但全桥涂装还是传统体系。所以，别被概念收割，它目前更适合作为“技术储备”或特定维修场景的补充，而非万能替代。💡任何脱离成本谈性能都是耍流氓，对吧？

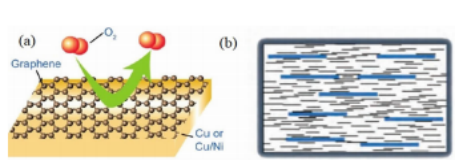

石墨烯防腐涂料微观片层阻隔机理示意图

表面处理：老生常谈，却永远是重灾区

这行当待久了，发现最影响涂层寿命的不是涂料品牌，而是表面处理。我曾在一个化工厂检修亲眼看见：喷砂后钢板表面清洁度勉强到Sa2级，还有浮灰，工人就直接喷底漆了。三个月后，整片涂层像鸡蛋壳一样剥下来！

喷砂等级、粗糙度、可溶性盐含量，这三项是防腐涂装的生命线。特别是可溶性盐，沿海工业区如果不做盐分测试，水分一渗透，渗透压起泡，那叫一个壮观。标准要求≤50mg/m²，但很多现场连盐分测试仪都没有，随便拿压缩空气吹吹就开干。

我现在越来越推崇湿喷砂或高压水射流，尤其对有旧涂层的基材，不用高压力破坏底材，而且减少粉尘。虽然配套涂料需要更宽容，比如湿固化环氧，但整体长效性反而更好。真的，别省喷砂那点钱，涂层60%以上的早期失效都源于表面处理马虎。写到这儿有点激动——因为这道理年年讲，年年有人栽跟头！
