干精密制造二十多年，最烦听到外行说“这零件不就车一刀嘛”。车一刀？你车个镜面光洁度试试？——得，今儿不吐槽，聊点实在的。 说实话，我这行当，天天跟微米较劲，头发丝直径的百分之一。可真正让人抓狂的不是机床，不是刀具，是温度。你没看错，温度。

💡 精度不只在导轨上，更在温度计里

去年夏天，车间空调坏了一台，室温从20℃升到23℃，三小时。结果呢？一批主轴轴承座的圆度超差，0.005毫米变成0.012毫米——废了。 0.005毫米，肉眼根本看不见，但装配后振动超标，客户直接退货。所以精密制造的第一堂课：热机是仪式，不是形式。早上开机，必须低速跑30分钟，等丝杠、导轨、主轴全热透，尺寸才稳。德国人叫“Warmlauf”，日本人说“暖机運転”，一个意思。 精密制造恒温车间机床热机 材料更任性。铝合金热膨胀系数23.6，钢12左右，同一室温下，一块300毫米的铝件，温度每升1度，长度涨7微米。所以精密检测室标准温度20±0.5℃，不是矫情，是物理定律。 问：热变形影响真那么大吗？怎么连恒温车间都保不住精度？ 答：这么跟你说吧。精密磨床主轴，液压静压轴承间隙5~10微米，如果床身铸铁和主轴钢件热膨胀不同步，间隙一变，精度全崩。恒温车间只能控空气，机床自身发热、切削热、冷却液热，怎么办？靠补偿。高端机床里密密麻麻的位移传感器，实时反馈，数控系统算补偿值。但补偿有滞后，有误差，所以最高精度的加工，还得——让活慢慢干，甚至夜里干，因为电网更稳，温度波动小。 有些老法师，下午两点就停工，怕“午后热漂移”。这不是玄学，体感确实有影响。

✅ 从微米到纳米，这活不是“车一刀”那么简单

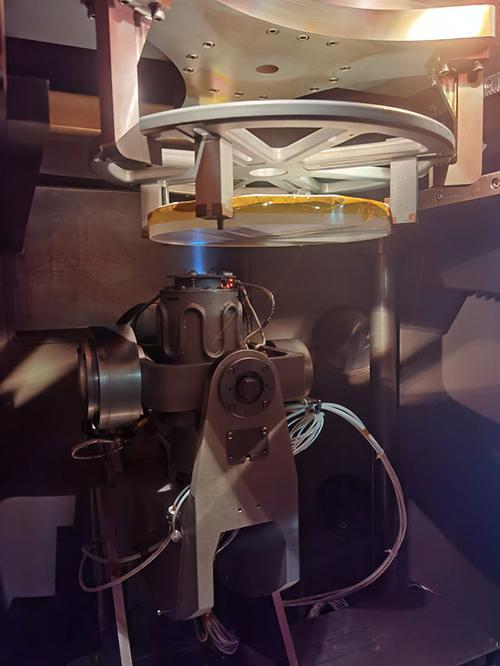

你知道光刻机物镜镀膜，要求表面粗糙度0.1纳米吗？就是这个数。 0.1纳米，一层原子的尺寸。怎么弄？ 不是用车刀，是用离子束抛光，磁流变抛光。而这背后，光检测就花了十年。没有检测手段，谈何制造？像极紫外光斑精度检测，得用特殊的干涉成像，环境振动速度必须控制在微米每秒以下——你旁边公路上过辆重卡，数据就跳。 离子束抛光超精密镜面加工 有一次，帮一家模具厂调五轴高速铣，他们抱怨精雕钢件刀纹重。我一看，切削参数没问题，但机床基础地基……根本没做实。打地坪的时候偷懒，混凝土厚度只有150毫米，周边还有冲床。我跟老板说，“把这基础重做，一米厚的钢筋混凝土，带减振沟，要不别玩了。”他不信，后来勉强加了三层减振垫，效果有一点，但依旧不理想。这——就是精密制造的现场，烂地基毁所有。 问：国产机床到底能不能干纳米级活？ 答：能，但有条件。不用说纳米，就说亚微米级面型精度的非球面透镜，国产超精密单点金刚石车床，配上好环境、好刀具、好装夹，可以车出PV值0.3微米。但稳定性呢？进口机床干100件，尺寸一致性漂移不到1微米，国产的可能第50件开始跑了。差距在系统热平衡、伺服控制算法、关键部件（主轴、导轨）寿命上。不过话说回来，近年国产进步飞快，尤其在控制补偿方面，有些功能比进口的还实用。比如自动对刀、断点续切，接地气。

❗ 检测才是最后的生死判官

加工完不算完，检测说了算。 最怕一些厂，拿游标卡尺量精密孔距，还号称“一丝不差”。一丝是0.01毫米，而精密孔距公差往往0.005毫米以下。 正规检测室，三坐标测量机，海克斯康或蔡司，花岗岩台面，气浮导轨，测头红宝石球径3毫米，精度1.5微米起步。光这台子，对环境要求就够你喝一壶：温度梯度不大于0.5℃/米，湿度40%-60%，洁净度十万级。 蔡司三坐标测量机检测精密零部件 还有激光干涉仪，测机床定位精度和重复定位精度，补偿螺距误差。好多厂家，出厂报告漂亮，到客户那复测，差得离谱。为什么？运输移动后没重新调试。 问：为什么一些精密零件检测合格，装机后就不行了？ 答：零件检测是在计量室20℃恒温、理想支撑状态下进行的。装到机器上，受力、受热、配合应力全变了。比如一个精密轴，被轴承径向力一压，圆度从0.5微米变2微米。所以精密装配讲究“无应力装配”，甚至用液氮冷缩压装，但很多厂就当普通压装搞，能不出事？ 检测里最容易被忽视的是形位公差——圆柱度、同轴度、垂直度。一个精密主轴，两端轴承孔同轴度要求2微米，加工时得一次装夹镗出，换个方向就完蛋。可不少工艺员，图纸上看数字，车间里靠手感。 说实话，精密制造拼到最后，拼的是人的意识。再好的机器，人没那根弦，一样废。比如抹布擦导轨，棉絮掉进油孔，研伤——低级错误，偏偏常犯。 行了，车间来电话了，八成是油冷机又报警了……回聊。
