模具钢选不对，百万投入全白费——从业二十年见过的坑和经验 干了快二十年机械加工，见过最可惜的项目，不是设计错了，也不是机床精度不够，是一块几万块的模具钢没选对，几十万的开模费直接打了水漂。

为什么模具钢从来不是越贵越好

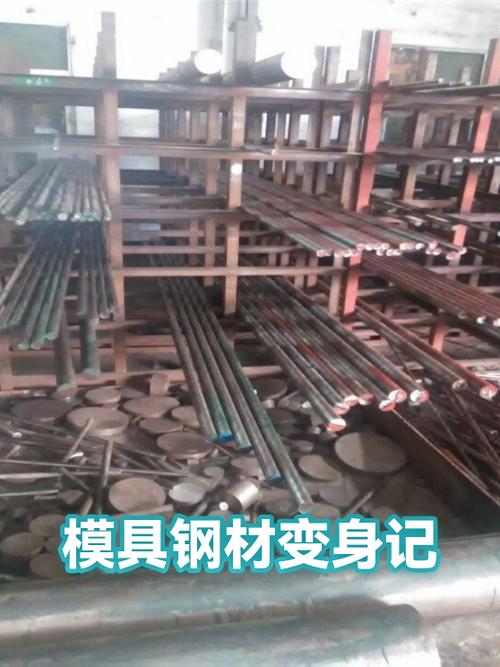

很多工厂老板一开口，就要最好的进口料，完全不问自己做的是什么产品，要做多少产量。 说白了，模具钢的型号上百种，每种对应不同的工况，贵的不一定适合你。 不同型号工业模具钢实物对比图 就拿注塑模具来说，你做普通的玩具外壳，用P20足够，寿命打到几十万次没问题，非要上S136耐腐模具钢，成本直接翻三倍，你的产品售价又不会涨，这钱纯纯是浪费。 你做医用透明注塑件，那必须上S136，不然容易生锈，产品出不了质检，亏的更多。 问：我做小批量五金冲压，总订单量才几千件，选便宜的碳素模具钢行不行？ 答：完全没问题啊！小批量总共赚的钱可能才几万，你花几万块买高端模具钢，赚的全砸进去了。就算模具提前磨坏，重开一块也才几千，怎么算都划算。反过来，你一年要打几百万上千万件，那必须选对应工况的高端模具钢，磨一天模耽误的产能都比买料的钱贵，这个账不难算对吧。 问：同样材质的模具钢，为什么圆棒比板材贵？ 答：因为圆棒的锻造工艺更复杂，后续还要做校直，提纯要求也更高，同材质同重量的情况下，圆棒成本本来就比板材高，不是供应商宰你，别砍价砍错了地方。

2024年模具钢选用的新逻辑，别拿十年前的老经验干活

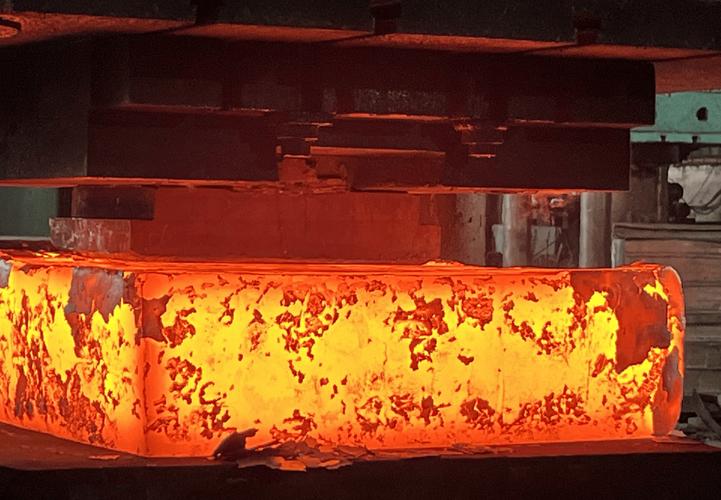

说实话，最近五年国内特钢的进步真的太大了。 十年前，高端模具钢全靠进口，进口DC53、进口H13就是品质的保证，国产的确实容易出问题，杂质多，寿命短。 现在不一样了，国内头部特钢厂做的电渣重熔模具钢，改性H13、国产DC53，成分精度、杂质含量已经接近进口水平，价格直接比进口便宜一半还多。 工厂模具钢淬火加工生产现场图 我上个月给一家做汽车零配件的工厂做成本优化，把原来常年用的进口H13换成了国内某特钢的改性H13，测下来寿命只降了4%不到，单块大型模具的成本直接降了四十多万，一年开十套模就是四百多万的纯利润，香不香？ 不过话说回来，也不是说所有国产料都能打，你得找正规大厂拿货，别图便宜拿那种小厂的回收翻炼钢。 我去年遇到一个客户，贪便宜拿了DC53，比市场价便宜快一半，结果加工完硬度不均匀，同一个型腔，有的地方HRC58，有的地方只有HRC42，最后整个模具报废，重新开模花了十几万，省的那点钱连零头都不够填坑。 模具钢的性能一半在材料本身，一半在热处理，很多人花大价钱买好料，热处理找小厂做，省了几千块，结果模具寿命掉一半，怪材料不好，纯纯是自己搞错了。

新手选模具钢必踩的几个坑，记下来能省几十万

新手选模具钢必踩的几个坑，记下来能省几十万 ❗ 第一个坑：把硬度当成唯一评判标准 很多人觉得模具钢硬度越高越好，其实完全错了。不同的模具要求不一样，你做冷挤压模具，硬度太高太脆，冲个几千件就崩口，反而要适当调低硬度，兼顾韧性，寿命才能上去。 💡 第二个坑：毛坯不做预变形处理就开工 特别是大尺寸的模具钢，锻造出来的内应力没消，你拿回来直接铣削加工，做完放三个月，模腔变形歪了好几个丝，整个模具直接废了。这个坑我见过至少十家中型厂踩过，别不信邪。正规流程是毛坯买回来先放一段时间，或者做一次预热回火消应力，再开粗加工，花不了几个钱，能帮你避大灾。 ✅ 第三个坑：迷信进口，看不起国产 除了极少数超高精度的光学模具、航天用模具，大部分民用、工业领域的模具钢，国产头部大厂的产品完全够用，性能差不到10%，价格差一倍多，为什么要给老外交智商税？ 现在还有个新方向，就是粉末冶金模具钢，用来做复杂型腔的高端注塑模，冷却均匀，寿命比传统锻造模具钢高30%以上，很多做新能源汽车零部件模具的厂已经开始用了，要是你做高端订单，可以多关注这块。 干制造这行，抠细节就是抠利润。一块模具钢，差一个型号，差一个品级，一年下来可能差出几十万上百万的利润，真的不能瞎对付。 对不对？
