最近跑了长三角三家半导体工厂，最大的感受颠覆了我之前的认知。 大部分人提起半导体，第一反应就是光刻机、就是7nm工艺、就是卡脖子。 真不是这么回事。

别被单一叙事带偏，半导体产业链的隐形战场在封装

国内先进半导体封装工厂自动化生产线 大家总说设计难、制造难，却很少有人聊，先进封装已经成为决定半导体成品性能的核心环节了。 十年前，芯片就是一颗做好了套个壳，插在电路板上就行。现在不一样了，AI服务器要更小体积更高带宽，新能源车要更高耐压更强散热，甚至你手上的智能手表，要把电池做大就得压缩芯片体积——这些需求，最后都要落到封装头上。 问：为什么半导体封装突然变成了核心瓶颈？ 答：原来拼芯片性能，拼的是晶体管密度，谁做的更小谁赢。现在拼的是系统集成，一颗芯片不够，要把计算、存储、射频好几颗不同功能的芯片叠封在一起，体积能缩小一半，传输速度能提三成，散热还能优化。没有对应的封装技术，设计再强的芯片也没法落地到新场景。 问：先进封装和传统封装到底差在哪？ 答：差的可不是一点半点。传统封装就是打线、塑封，技术门槛不算高，利润也薄。先进封装要做微米级的对位，要做多层叠片，还要解决不同材料热胀冷缩不匹配的问题，对设备、材料、工艺的要求都高了好几个档次，利润空间也大很多。

国内半导体封装的换道优势：我们没在跟跑，已经在改规则

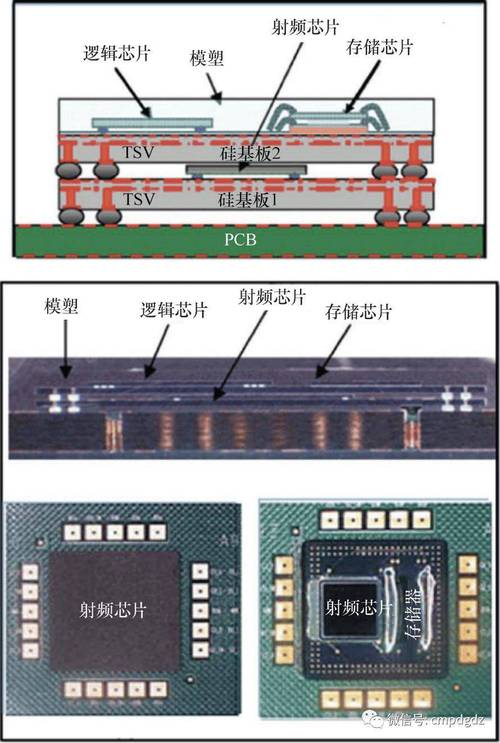

半导体先进封装芯片叠层结构实物图 说实话，原来先进封装的核心专利基本都握在海外大厂手里，不管是倒装还是扇出型封装，我们想追确实要绕很多坑。 不过话说回来，新需求出来了，规则自然要变。 现在爆发式增长的车规功率半导体，原来海外大厂成熟的封装方案，其实并不适配国内新能源车的需求。比如原来用焊线连接的IGBT模块，车开个五六年，高温高震动环境下就容易出可靠性问题，国内很多封装厂现在换了银烧结工艺，可靠性直接翻两倍，成本还降了15%，这不就是换道超车吗？ 我上个月在昆山见一家本土封装厂的技术总工，他说现在给国内新势力车企做车规IGBT封装，订单已经排到明年下半年了。海外大厂接定制化订单，开个模就要半年，出样要十二个月，他们这边六个月就能给你交合格的样片，就凭这个响应速度，客户就愿意留下来。 当然也有卡脖子的地方，比如高端封装用的导电银浆、低应力环氧树脂，现在还是进口占多数，不过国内新材料厂已经在跟着封测厂一起改配方了，进度比大家想的快得多。

对传统制造来说，半导体的机会不在造芯，在配套

对传统制造来说，半导体的机会不在造芯，在配套 现在很多地方一提发展半导体，就砸钱搞设计、建晶圆厂，门槛高不说，没点积累根本玩不转。 反而很多传统中小制造企业，盯着半导体产业链的配套需求转，活得不要太好。 我认识东莞一个做精密模具的老板，原来做消费电子外壳模具，利润越来越薄，三年前转做半导体封装引线框架模具，要求精度控制在2微米以内，他靠着原来做高端模具攒下的经验，很快就做出来了，现在利润比原来做消费电子高三倍，订单还稳定，根本不愁没活干。 还有苏州一家做洁净室通风系统的厂子，原来给药厂做洁净工程，现在跟着国内新建的半导体工厂扩产，给封装厂做高效过滤通风配件，每年营收增长都稳定在30%以上，根本不用愁行业周期。 别总想着上来就要造芯片，要搞多少纳米的制程。半导体是万亿级的产业链，上万个细分环节，哪怕你只做好封装用的一个模具，一个密封圈，一根特种导线，都是足够吃一辈子的好生意。对吧？ 跑了这么多工厂，我最大的感触就是，我们搞半导体，不用总跟在别人屁股后面比谁先做出来3nm，把我们自己制造业配套的优势发挥出来，把新场景需要的环节做好，一点点啃，慢慢就攒出来自己的优势了。 这条路走得稳，比走得快重要多了。
