半导体制造：光刻机之外，国产精密零部件的突围之路
为什么半导体制造的卡根子，卡在小零部件上
就说晶圆制造环节，每天要不停把晶圆从一个工艺腔搬到另一个工艺腔，托着晶圆的就是一个巴掌大的真空吸盘。听起来没什么技术含量对不对？
实话讲，这个小东西的要求，能难倒99%的精密加工厂。整个吸盘的平面度误差不能超过100纳米——相当于一根头发丝直径的八千分之一。还要能耐住刻蚀工艺的强酸腐蚀，一万次搬运不能有哪怕一丝划痕，静电释放速率还要严格控制在范围内，快一点慢一点，整片晶圆就废了。
半导体晶圆搬运用纳米级真空吸盘
之前跑东莞的精密加工厂，老板跟我吐槽，早年国内没有厂商做这个，全靠日本进口，一个小吸盘卖几万块，坏了还要等三个月发货，厂子里停线一天损失几十万，只能忍。不是我们做不出来，是没人愿意给你试错，一片12寸晶圆大几千，试一次废十片就是几万块，对吧？
问：不就是个小零件，成本还没光刻机镜头一个零头，为什么造不出来？ 答：半导体制造对零部件的要求，是整个工业制造的天花板。就拿静电吸盘来说，要在绝缘陶瓷基材上刻出微米级的隐藏电极，还要控制整体电阻率波动在千分之一以内，原料纯度差万分之一，成品就废了。而且不同工艺用的吸盘参数完全不一样，刻蚀用的和沉积用的根本不能互换，不是开个模就能批量产的，相当于每一批都要单独调试，门槛比很多人想象的高太多。国产半导体零部件的突围，现在走到哪一步了
不过话说回来，最近三年的变化真的超出我预期。去年去2024上海半导体设备展，我真的惊着了。三四年前，展台上九成都是欧美日本的厂商，国产零部件厂商连个特装展位都没几个。现在一半展位都是国内企业，从真空阀门、静电吸盘到陶瓷加热器、精密导轨，都能拿出量产成品了。

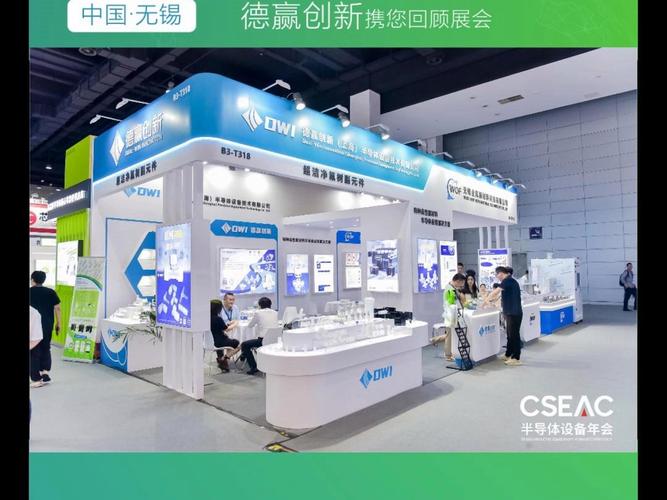

2024上海半导体设备展国产零部件展台
不少产品已经通过了国内一线晶圆厂的验证，开始小批量甚至大批量供货了。苏州有家做静电吸盘的企业，之前一直给航天领域做精密陶瓷件，前年转做半导体领域，现在已经给国内头部刻蚀机厂商配套供货，良率和日本进口货差不到0.2%，价格便宜三分之一，交货期从三个月缩到两周。
问：现在国内晶圆厂愿意给国产零部件试错吗？替换会不会影响芯片良率？ 答：早几年确实难。工厂的良率KPI卡得死，生产线厂长谁敢随便换供应商？现在不一样了，大基金投了很多零部件项目，产学研联合搭了公共验证平台，不用晶圆厂自己承担所有试错成本。很多国内厂商也愿意自己买单，废的晶圆算我的，出了问题我赔，就是要拿到量产验证数据。 目前28nm以上成熟制程，核心零部件的国产验证通过率已经超过40%，头部厂商的量产产品，良率和进口货几乎没差，完全满足量产要求，成本反而能降10%-30%，对整个产业链都是好事。国产半导体的突围，要沉下心把小事做到极致
国产半导体的突围，要沉下心把小事做到极致
前几年半导体风口的时候，我见过太多炒概念圈钱的项目，上来就喊弯道超车，喊造7nm芯片，转头连个符合公差要求的密封环都做不好。这两年资本退潮了，反而能看到真正做事的人沉下来啃硬骨头。
还是东莞那个做真空吸盘的老板，我去年再去他厂子，已经拿到了国内某半导体设备厂商的年供1万件的订单，厂子扩了一倍，工人都是做了十年以上精密磨床的老手艺，对着纳米级的公差一点点磨，一天也就出十几件。他跟我说，我不懂什么先进制程的大概念，我就知道，日本人能做出来的精度，我们也能做出来，还能比他们便宜，让客户用得放心，这就够了！
半导体产业从来不是靠一两个「国之重器」打天下，是靠几十万上百万个零件，一个个堆出来的精度，一个个攒出来的可靠性。一个零件差1纳米，一万个零件攒起来误差就是一微米，整个芯片就废了。
我们总盯着光刻机什么时候能突破，总盼着一下子造出最先进的芯片，却常常忽略这些蹲在车间里，一点点磨零件的人。他们走的每一步，才是国产半导体最扎实的底气。
