销连接：被低估的机械定位核心，你选对了吗？
很多机械设计师画装配图的时候，螺栓螺母焊道都标得清清楚楚，转头就把销连接随便标个型号应付，甚至干脆直接删掉省步骤。
你猜怎么着？批量生产出问题，十个有八个栽在这种不起眼的小零件上。我之前接触过一家做新能源减速器的工厂，一开始为了省成本，用了普通的标准圆柱销做定位，结果批量装配的时候，超过三成的箱体同轴度超差，不得不返工重新钻孔打销，光人工和材料费就亏了小几十万。
谁说小零件不重要？

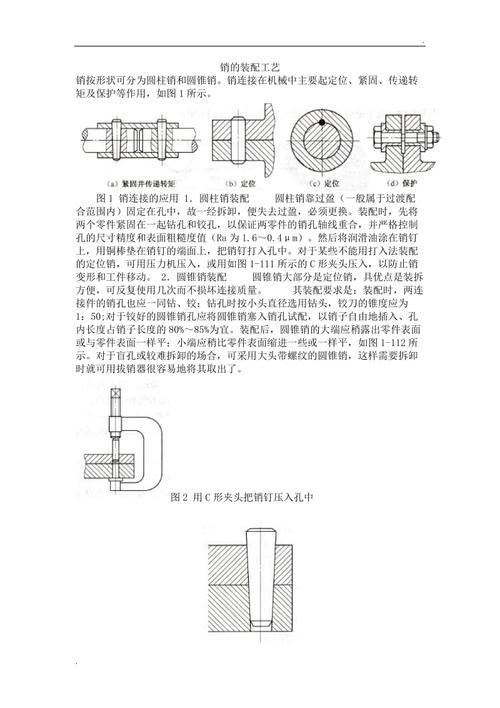

减速器箱体定位销连接装配图
为什么说销连接是机械装配的隐形基石
为什么说销连接是机械装配的隐形基石
很多人对销连接的认知还停留在“固定两个零件”，其实它的作用远不止这点。现在工业装配里，销连接主要干三件事：定位、传力、过载保护。
定位就不用说了，两个箱体装配，靠螺栓只能固定位置，要保证几十丝甚至几微米的同轴度、平行度，全靠销连接卡出来。传力更不用提，矿山破碎机、混凝土搅拌机这些重载设备，传动轴和齿轮的连接，很多都用销，比键连接装拆快多了。过载保护更是销连接的绝活，安全销设计好剪切面，过载的时候直接断掉，保住整台设备的核心零件，换个销才几块钱。
问：销连接和过盈配合的轴连接比，优势在哪？ 答：过盈配合确实能定位传力，但装拆一次基本就废了，维修的时候要拆轴，搞不好直接弄坏几万块的主轴。销连接不一样，尤其是可拆卸的销，定位精度稳，坏了换个新的就行，成本不到过盈返修的十分之一，对吧？尤其是需要经常拆开维护的设备，比如农业机械的换辊结构，全靠销连接省维护时间和钱。
问：所有销连接都需要过盈配合吗？ 答：当然不是！定位用的圆柱销一般是过盈配合保证精度，但比如开口销就是间隙配合，核心作用就是锁止螺母防松，太紧反而装不进去。还有刚才说的安全销，本身就是设计成过载剪断的，要是过盈太紧，过载了断不了，把整个齿轮轴给毁了，那才叫闯大祸。
2024年工业场景里销连接的新选型逻辑
别觉得销连接是几十年的老技术就没变化，现在不同工业新场景的要求，早就刷新了原来的选型规则。
就说新能源光伏的跟踪支架，户外风吹雨淋要扛二十年，原来用普通碳钢销，三年就锈死了，支架转不动，发电量直接掉十几个百分点。现在行业里主流都换渗锌处理的圆柱定位销，再加防水橡胶垫圈，防腐蚀寿命直接拉到二十五年以上，成本只涨了不到两成。
还有小批量非标自动化设备，现在直接用3D打印高强度尼龙销做临时定位，成本比机加工钢制销低一半，交货快一两天，轻量化还能降低设备整体重量，试装完全够用，不合适直接打印新的，太方便了。

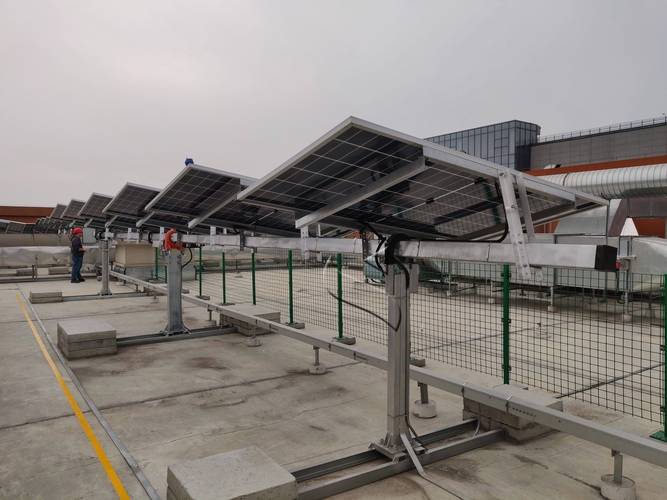

新能源光伏跟踪支架销连接实物图
💡 给大家整理几个现在实用的选型要点： ✅ 定位精度要求高的场景，优先选圆锥销，配合精度比圆柱销高，哪怕孔有点误差也能自动补偿 ❗ 重载传力用选实心圆柱销，极端重载场景别图轻量用空心销，疲劳断了哭都来不及 ✅ 安全销一定要严格按设计选对应强度的材料，别随便换高强钢凑数，不然起不到过载保护作用
说实话，我见过不少工厂图便宜，随便找个普通螺栓切了当安全销用，结果过载的时候断不了，十几万的齿轮直接打烂，得不偿失啊。不过话说回来，也不是越贵越好，很多普通的机架定位，用最便宜的标准圆柱销就够，没必要搞什么进口定制销，纯浪费钱。

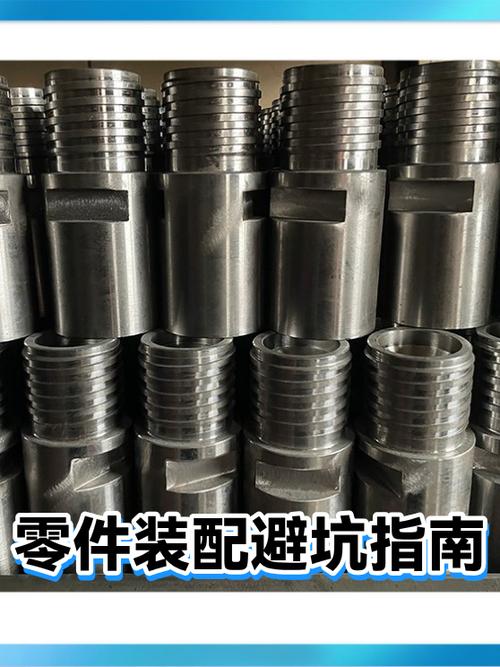

销连接装配最容易踩的几个坑
销连接装配最容易踩的几个坑
选型对了，装配错了照样出问题。干这么多年机械，见过的低级错误真不少。
第一个坑，销孔不做倒角。打销的时候直接硬砸，要么把销头砸变形拿不出来，要么把软材质的箱体孔壁给撑劈了，铝箱体、塑料箱体尤其容易出这个问题，倒角也就多花十几秒钟的事，能省多少事。
第二个坑，两个零件的销孔分开加工不做合钻。很多工厂为了赶加工进度，两个箱体分开钻孔，结果孔的位置度差个十几丝，销硬打进去，销本身自带内应力，用不了半年就断了，最后还怪材料不好，其实就是装配流程错了。
第三个坑，开口销装完不掰开。这事儿说起来可笑，但天天有人犯。装配工人赶进度，开口销塞进去就完事，不掰开锁死，设备跑个三五天，螺母松了，销掉出来，整个连接结构直接散架，小问题搞成大事故。
现在自动化装配普及了，销连接的过盈量控制比原来严多了，原来人工敲，过盈量大点小点都无所谓，现在用压力机压装，过盈量大0.01mm都可能压不进去，小0.01mm又容易松，一定要按工况查最新的过盈量标准，别拍脑袋改尺寸。
干机械这么多年，越干越觉得，越是小零件越不能大意。一个几毛钱的销，出问题能毁几百万的设备。
别拿销连接不当回事。
