说实话，这半年我跑了十几个氢能项目的现场，最大的感受就是——别听宣传稿瞎吹。氢能赛道热是真热，乱也是真乱。很多老板掏钱上设备，结果被供应商坑得死死的。今天我不整虚的，就聊聊电解槽、储氢瓶、加氢站这些装备到底该怎么选、怎么用。

制氢装备：别被宣传单骗了

先讲制氢。现在最火的是电解水制氢，尤其是绿氢。但你知道现场最常见的问题是什么吗？不是能耗高，而是电解槽的“跑冒滴漏”。碱式电解槽的大修周期，很多厂子连一年都撑不到。那些宣传里说的“二十年寿命”，前提是维护到牙齿。你品品。

再一个槽材问题。隔膜材料现在主流还是PPS布，但国产PPS布的抗拉强度和孔隙率一致性，跟进口比还是有差距。别小看这一点点差距，气密性不好，氢气纯度直接掉，后端的燃料电池就遭殃。💡 建议：选电解槽时，把厂家给的氢气纯度测试报告留好，最好第三方抽检。

还有电极。镍网镀镍是主流，但有些厂家偷工减料，镀层厚度不均，结果就是电极腐蚀快，杂质离子跑到电解液里，最后膜也堵了。你说这锅谁来背？所以啊，采购电解槽，别光看报价。报价低了20%，可能后面维修费用高出一倍，这都是真金白银的教训。

再说装配。双极板翘曲变形是最大的隐形杀手。国标允许公差是正负0.3毫米，可很多设备用半年就变形超差。叠装时压紧力不均匀，局部电流密度过大，反过来加速腐蚀。有经验的老师傅会用激光对中仪逐级校准，但不少新厂压根没这道工序。自动化的产线，最后还是要靠人。

问：那到底选碱式电解槽还是PEM电解槽？答：如果你那边电力便宜、绿电稳定，而且要求快速启停、跟随波动，PEM更适合；如果就是买来当基荷设备，开着就不想停，碱式完全够用。但注意，PEM的质子交换膜价格这几年降是降了，但依然不便宜，维修也不是随便找个人就能干的。别一听到“高效”就上头，算清楚度电成本再说。

储运环节：卡脖子的不只是碳纤维

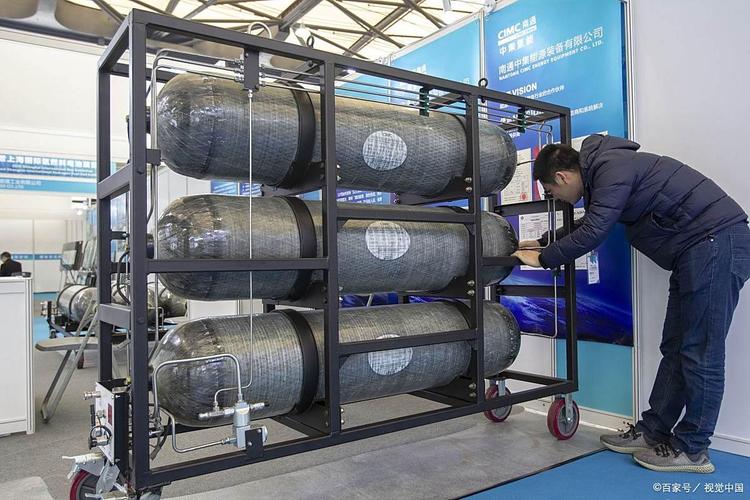

储运环节，更是让人头大。氢的密度小，体积能量密度低，想多装气，就得加压。长管拖车现在普遍20MPa，一车拉不了500公斤，跑个两百公里，运费比氢贵。有人提出用液氢，技术上可行，但能耗太高——液化每公斤氢要消耗约12度电。而且液氢罐的绝热再好，日蒸发率也压不下来。我见过一个液氢储罐，静态蒸发率做到0.8%每天，已经算不错了，但那也是一天漏掉几十公斤。💡所以现在行业把宝押在IV型瓶上，就是塑料内胆全缠绕碳纤维的气瓶。

这个方向没错，但国产碳纤维的缠绕工艺，说实话还在爬坡。张力控制不稳定，导致瓶壁应力分布不均，有的地方厚有的地方薄。你听着好像不严重，但高压氢气渗透性强，一旦发生“鼓包”，那就等于给安全埋雷。去年某厂做水压爆破试验，同批次瓶子爆破压力差异超过15%，这你敢用？反正我不敢。买IV型瓶，一定要求厂家提供缠绕层的孔隙率检测报告，一条一条看。

另外，管道输氢也是条路。但国内纯氢管道里程少得可怜，而且氢气对钢材有氢脆风险，材质选择、焊接工艺都有讲究。现在很多项目搞掺氢天然气，比例控制在10%-20%，但这只算过渡方案。

加氢站真相：压缩机是魂

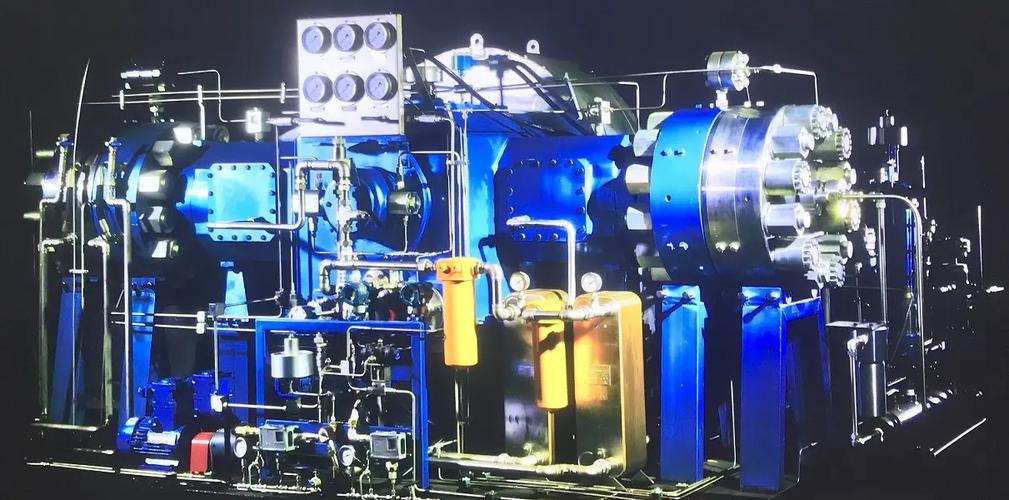

最后说加氢站。很多地方建了加氢站，但运营效益感人。核心设备就是氢气压缩机。现在常用的隔膜压缩机，膜片是易损件，45MPa排气压力下，膜片寿命能做到1000小时已经不错了。每次换膜片，少说几万块，加上停机损失，这成本恨不得加到加氢枪上。更气人的是，有些压缩机在低温环境下启动就罢工，你说北方的加氢站怎么能不亏。

问：加氢站到底该选哪种压缩机？答：如果规模小、日加注量低于500公斤，液驱式压缩机更皮实，维修方便；如果是大站，日加注量一吨以上，隔膜式效率高，但一定做好备件预算和维保计划。别迷信什么进口品牌，现在国产隔膜机的密封件寿命已经接近进口了，但售后服务差得远。选能24小时到场的供应商，比参数表上那零点几个兆帕更实在。

再说加氢枪。这个看似不起眼的东西，技术含量也不低。加注时温升控制不好，容易导致车载瓶超温报警，加一半就跳枪。现在国产加氢枪的密封寿命，跟国际品牌还有差距，但这个领域更新迭代快，说不定明年就有大突破。

最后说两句。氢能是个好赛道，但装备制造的坑，多到你怀疑人生。别被那些漂亮的产线视频忽悠，多去现场蹲两天，看看设备满负荷跑起来是什么德性。选设备，安全性永远第一，再是稳定性和全生命周期成本。真心希望中国氢能装备能脚踏实地，把每一个密封圈、每一根碳纤维都搞扎实。
