焊接这活儿，干久了你就知道，最气人的不是刺眼的光，也不是飞溅的渣。是明明焊得漂亮，第二天一看，工件弯了。🌚

变形这玩意儿，跟手艺好不好真没绝对关系。有时候你越小心，它越给你闹脾气。为什么？因为热输入在那儿摆着。局部受热、膨胀收缩，金属自己也有脾气。

咱们先搞清楚它怎么来的。

变形到底是哪来的？

学过物理的都知道热胀冷缩，但焊接里那叫不均匀热胀冷缩。焊缝区被电弧加热到几千度，周围的金属还凉着呢。高温区膨胀，但被低温区死死按住，于是产生塑性压缩。等冷却收缩的时候，它又拉不回来了——这就是残余应力，也是变形的根源。

说人话就是，你在工件上划了一根火柴，然后它自己拧巴了。

常见的变形有几种：收缩变形、角变形、弯曲变形，还有扭曲。其中角变形最阴魂不散，尤其厚板对接的时候，焊缝正面收缩大，背面小，直接给你翘个边。

焊接角变形原理示意图

别急着找什么高级设备。很多时候，你只需要改变一下焊接顺序。

反变形法：老祖宗留下的土办法

说白了就是“预变形”。焊之前先把工件往相反方向掰一点，让焊接收缩正好把它拉回来。比如薄板对接，先在焊缝位置垫高几毫米，或者用夹具预先掰个角度。

这个方法最实用，也最省钱。但问题是你得知道该预变形多少。这靠经验？不，靠计算和试验。小件你可以试，大件试一次成本太高。所以很多人干脆用刚性固定法——把工件死死夹住，硬扛。但记住，夹具一松，残余应力还在，变形会反弹，搞不好还会开裂。

✅ 反变形法适合薄板、小件，成本低效果好。
✅ 刚性固定法适合要求不高的构件，但小心应力集中。
💡 小贴士：预变形量先估小一点，焊完用直尺量，不够再补一点，比一次到位容易操作。

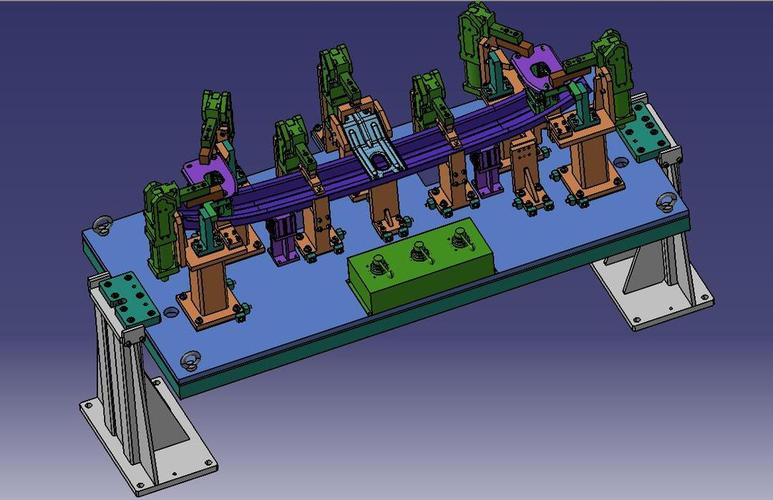

焊接反变形法夹具应用实例

不过话说回来，现在谁还全靠经验啊？环境变了。

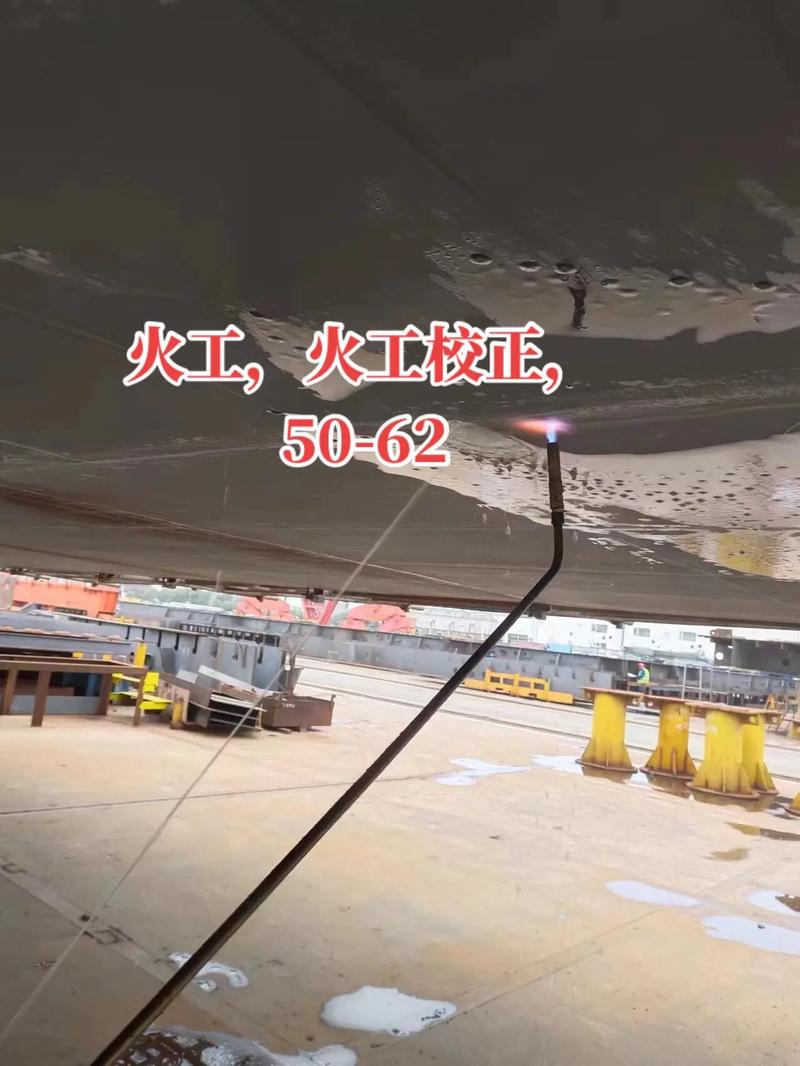

焊后再校正：火工校正与机械校正

焊后再校正：火工校正与机械校正

如果工件还是弯了，别急，有救。火焰校正，就是拿氧乙炔火焰在变形区域快速加热，然后让它自然冷却，收缩应力会重新分布。这活儿需要经验，火候大了直接把材料烧坏，火候小了没反应。老师傅常说：“看颜色行事。”加热到暗红色就得停。

机械校正，就是压机、千斤顶之类硬顶回来。但注意，如果材料韧性不好，直接压裂。

❗ 切记：校正手段只是补救，二次应力往往比原变形更麻烦，能源头控制就别留到后面。

这两种方法都是补救措施，费时费力，而且会改变材料性能。所以更聪明的办法，是把变形控制在源头。

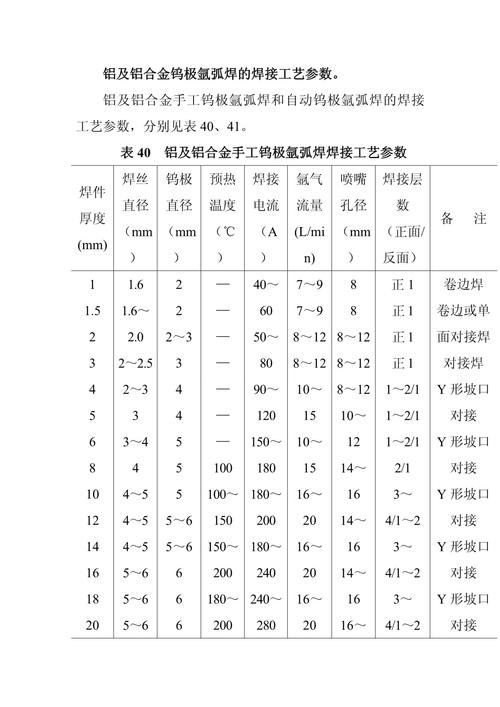

焊接工艺参数的隐形影响力

焊接工艺参数的隐形影响力

你以为电流大一点焊得快？实际上电流越大，热输入越高，变形越厉害。同样的道理，焊接速度越慢，变形越大。这就是为什么MIG/MAG焊比手工电弧焊容易控制变形，因为热输入密度低。

还有层间温度。厚板多层多道焊，如果层间温度太高，热积累严重，变形加剧。标准要求层间温度不超过某个值，但实际车间里谁盯着测温枪？这里建议你用红外测温枪，几十秒的事。

另外，焊接顺序也很关键。长焊缝不要连续焊，要分段退焊或者跳焊。比如一条一米的焊缝，分成五段，每段焊完等温度降下来再焊下一段。这个技巧能有效减小热积累。

问：我焊接薄板（2mm）时总是翘曲，有没有什么推荐工艺？
答：薄板焊接首选脉冲MIG焊，热输入小，熔深可控，变形明显比手工焊小。还要注意背面加通冷却水铜垫板，能快速带走热量。再配合反变形法，基本能控制住。

高级玩法：数值模拟与机器人自动补偿

现在的焊接已经不是光靠老师傅的感觉了。用有限元软件（比如SYSWELD）可以提前模拟焊接过程，预测变形量。你只需要输入材料参数、接头形式、工艺参数，就能看到变形云图。我以前也不信，直到亲眼看到模拟结果跟实测差不到5%。这就能在焊接前调整工艺，或者设计焊接夹具时的预变形量。这才是真正的前瞻性。

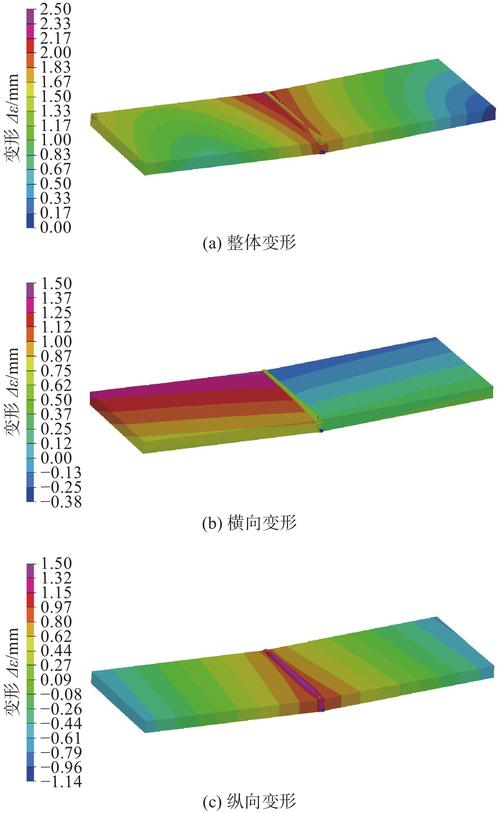

焊接变形有限元模拟云图

机器人焊接这边，还能通过在线监测系统实时调整焊枪位置和姿态。因为变形发生在过程中，机器人用激光传感器扫描焊缝实际位置，然后对轨迹进行补偿。这套系统现在不少汽车零部件厂在用，效率提升明显。

问：我们厂想上机器人焊接，但产品多品种小批量，值不值得上？
答：如果工件标准化程度高，哪怕批量不大，也值得考虑。机器人配合工装快换和离线编程，切换品种的成本很低。但前提是焊接变形可控，因为机器人不像人一样能随机应变。如果变形太随机，就要先解决工艺稳定性，否则机器人也会焊歪。

日常实战中的几个土办法，保命用的

最后分享几个我在车间里踩坑总结的经验。

• 焊前预热能减少温差，反而减小变形，尤其厚板。
• 焊后立即用锤子轻敲焊缝表面，能释放一部分应力，但别太猛。
• 把焊缝放在中性轴附近设计，可以减小弯曲变形。
• 多道焊时，每道焊缝用小摆幅，别宽幅摆动。
• 有条件就用焊接变位机，让焊缝尽量处于平焊位置，热分布均匀。

记住：焊接变形是必然的，只是程度问题。你的目标是让它在一个允许范围内。别追求完美，追求可控。

说实话，写了这么多，就是希望大家别被变形折磨到怀疑人生。我这十年光处理变形问题就数不清多少个通宵了。工位旁边备着把直尺，每道焊缝量一量，心里有数。

好了，以上。欢迎评论区留言交流你的变形经验，或者吐槽什么更难搞的焊接问题。咱们下回分解。
