说实话，干了这么多年机械制造，每次看到锻造车间里那块烧得发白的钢坯，我还是会愣一下。你想想，一块冰冷的金属，被扔进炉子里，然后被巨大压力硬生生怼成型，这过程有多暴力、多原始，却又多精确？简直了。

不扯远了。今天就想聊聊锻造——这个看起来土的掉渣、实际上每年支撑着几万亿产业的工艺。对，就是那种你看着觉得“这不就是打铁吗”，但真做起来连个螺栓都让你头疼的工艺。

锻造到底在干嘛？不就是打铁吗？

对，打铁，但打的是几十吨甚至上百吨的铁。从自由锻到模锻，从高温到温锻，这里面水很深。你看到的那个烧红的钢坯，它的内部晶粒正在经历一次“重生”。如果不锻造，钢锭的那些铸态组织里，你根本不知道它有多脆弱。

锻造的本质，说白了就是用机械力让金属发生塑性变形。这过程中，晶粒被打碎、重新排列，形成连续的流线。一颗齿轮，如果它的齿根部有流线切断，那寿命直接大打折扣。反之，好的锻造流线能让零件扛住几百万次疲劳载荷。

💡 所以别小看那重重的“砰”一声，那是在给金属注入灵魂。

自由锻和模锻：一个像厨师做菜，一个像模具倒浆糊？

这么比喻不太贴切，但凑合理解吧。自由锻，就是直接拿平砧和大锤，把坯料砸成大概形状。适合单件小批量，或者是超大件。比如汽轮机转子，几十吨重，你不可能做个模具去压吧？只能用自由锻慢慢捋。

而模锻呢，就是让金属在模具型腔里流动，把形状固定下来。比如汽车连杆，每分钟生产十几件，模锻效率是自由锻没法比的。但模锻的痛点是模具贼贵，一套模具几十万甚至上百万，还要设计飞边槽、预锻型腔……那可是个细活。

锻造生产线自动化机械手作业场景图

别的不说，就说飞边槽的设计。你以为就是个槽？错了。飞边槽的尺寸直接决定金属怎么流动，容易充不满，难了又浪费料。很多老技师靠摸飞边就能判断锻件有没有问题，这功夫没个二十年练不出来。

我当年刚入行的时候，跟着师傅在模锻锤边上调整模具，那震感，感觉自己脑浆都要被摇匀了。但师傅站在旁边，歪着头听听声音就知道锻件是热了还是冷了。你说这是技术还是玄学？都有吧。

锻造温度：不是越热越好，你得跟金属讲道理

这里有个常见误区。好多人以为锻造温度越高，金属越软越好打。可实际上，温度太高会导致过热甚至过烧。过烧的晶界直接氧化，报废是小事，万一没检测出来，装配后断轴，那就是事故。

每种材料都有自己的锻造温度范围。低合金钢通常在850℃到1200℃之间，铝合金只有450℃左右。而且必须严格控制终锻温度——低于这个温度，金属的塑性快速下降，你硬打，就会裂。

❗ 我见过一个车间，为了赶进度，温度降了20度还在硬撑着打。结果呢？出来一批表面龟裂的锻件，全废。老板的脸跟那炉灰一个色。

从锻锤到螺旋压力机：设备这东西，更新换代比想象快

传统锻锤，靠什么？靠重力落下的冲击能。那声音大得整个村子都听得见。而且对地基要求极高——因为振幅大，搞不好楼都会被震塌（夸张了，但真有人把车间地基震裂过）。

现代很多企业都在用伺服压力机，数控驱动，打击能量精确控制。一次打多少行程，误差不超过0.1毫米。这带来的好处是锻件尺寸一致性好了很多，模具寿命也上去了。还有液压机，适合大件和拉深，但它速度慢，不太适合高节拍。

有趣的是，现在很多工厂把锻造和数值模拟结合起来。用一个软件先模拟金属流动，看看会不会折叠、会不会充不满。这比开模再试错省钱多了。你想想，一套模具好几万，你用模拟软件跑一遍，几分钟就知道结果，不香吗？

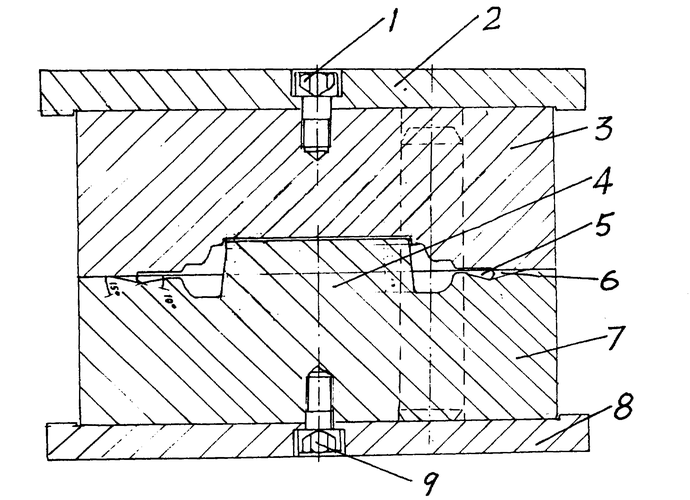

模锻模具飞边槽结构示意图

不过话说回来，模拟终究只是参考。实际生产中的润滑、模具温度、氧化皮厚度，这些变量软件没法完全考虑。所以老师傅的经验依然值钱——他们的判断能让你少走无数弯路。

问：锻造件比铸造件好，这话对吗？

问：锻造件比铸造件好，这话对吗？

答：这话不对，至少不全面。锻造件的机械性能一般优于铸造件，因为锻造消除了内部疏松和缩孔，且晶粒流线连续。但锻造很难制造形状复杂的内部空腔。比如一个复杂的阀体，铸造反而更合适。实际选型要看受力状态、批量和成本。高强度、安全关键的零件优先选锻造，比如连杆、曲轴、齿轮。
顺便提一句，现在还有一种“铸造+锻造”组合工艺，先铸成近形坯，再局部锻打，既保留复杂形状又获得锻造性能，挺聪明的。

锻造缺陷：烧过、折叠、裂纹……全都是要命的

锻造最怕什么？怕你以为做好了，结果一探伤，内部有裂纹。有些裂纹肉眼根本看不见，只能靠磁粉或者超声波。常见缺陷包括：

• 过热过烧——晶粒粗大或晶界氧化，废品。
• 折叠——金属流动时把表面氧化皮压进去，形成穿透性缺陷。
• 凹坑和压坑——多半是模具清理不及时。
• 残余应力过大——导致后续加工变形。

这些缺陷，很多时候靠工艺参数的严格控制来预防。比如我们给铝合金锻造时，模具必须预热到一定温度，否则表面温度骤降，金属压根不流动，瞬间开裂。

问：小批量锻造件怎么控制成本？模具费太吓人了。

答：小批量确实尴尬。一套模锻模具十几万，你只做几百件，摊上去每件几百块。有几个路数：1）用无模单点增量成形，或者用数控加工直接出锻件（但那是减材，性质不同）。2）找共用模具，标准模架，只换型腔镶块。3）如果形状简单，直接用自由锻+加工余量，虽然浪费料但省模具费。4）考虑用3D打印制造模具，快速迭代，适合试制。

锻造的未来：用数据喂出来的“老师傅”

这几年，AI开始进入锻造车间。不是取代老师傅，而是把老师的经验量化。比如用机器学习预测最佳打击力和温度区间。有些公司搞出“数字孪生”系统，把整个锻造过程在虚拟空间跑一遍，然后调整参数。

还有一个趋势就是自动化。上料、加热、输送、锻压、切边……环环相扣。工人不再需要站在那忍受噪音和热浪，而是坐在控制室里盯着屏幕。说实话，环境好太多了，干这行也能留住年轻人了。

但话又说回来，锻造这个行业依然是个体力活下的技术活。你去车间里待一天，感受一下那热气蒸腾和油烟的味儿，你会重新评价手里那台机械臂。

所以呢，别再说“不就是打铁”了。打铁打出花来，那也是一种极致。
