拧紧的螺栓为什么会松？——这问题困扰了工业界一百年。说实话，我见过太多装配线上小伙儿拧得满头大汗，设备一开起来，没多久螺母就自己转跑了。尤其振动大的场合，简直是噩梦。很多人第一反应：上弹垫！再不行就双螺母！结果呢？该松还是松。💡

最近翻了些德国人的实验数据，有点颠覆认知——弹垫在剧烈振动下几乎没用，甚至会加速松动。这让我想起十年前入行时师傅说的话：“螺纹连接是最不可靠的可靠连接。”当时觉得是玩笑，现在才懂其中深意。所以今天不聊虚的，直接拆解几个关键技术和血泪教训。

螺纹连接的“癌症”：振动与微动磨损

多数人以为螺栓松动就是“转松了”。其实没那么简单。松动分两个阶段：先是非旋转松动，再是旋转松动。非旋转松动哪来的？接触面微动磨损。哎，微动磨损这词听着高级，说白了——就是两个金属面在高频小幅摩擦下，表面那层氧化皮掉了，凸起点被磨平，预紧力就掉了。然后，没有了摩擦力，螺杆才开始转。

有个数据挺震撼：普通螺纹副在横向振动下，预紧力衰减80%只要几百个循环。几百个！也就几秒钟的事。这哪是连接，这简直是定时炸弹。🚫 所以我在选型时最恨那些只看静强度的——那是在赌命。

螺纹连接微动磨损表面SEM图像

防松技术盘点：从弹垫到永久锁定

弹垫真的防松吗？ 别急着用。DIN25201标准里弹垫只是“用于降低夹紧力损失”，不是防松件。NASA早把弹垫列为不可靠防松元件。为什么？弹垫的斜口在横向振动时会嵌入接触面，产生额外的切向力……反而可能帮助螺母旋转。明白了吧，那点变形量根本补偿不了沉降。所以，别迷信弹垫了。

尼龙嵌件螺母：靠尼龙圈的摩擦力制动。简单，但温度超过120°C就失效了，而且重复拆卸几次就废。修车佬喜欢用——便宜嘛。但高端设备慎选。

楔形防松螺母：良心推荐。它是靠螺母底部的楔形斜面，与螺栓牙底产生过盈，形成强大的制锁力。即便预紧力掉成零，它也不会自己转开。缺点是贵，而且对螺栓公差要求高。我们做过振动台对比，15°楔角款在DIN65151横向振动测试中，剩余夹紧力保持在90%以上，而普通螺母……早飞了。😎

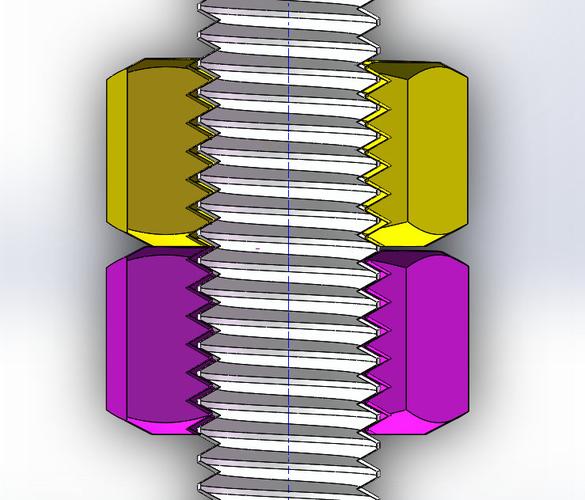

楔形防松螺母剖面结构图

螺纹胶：厌氧胶填充螺纹间隙，固化后100%接触，防松效果极好。但有两个大坑：一是涂抹量控制不好，污染精密件；二是拆卸时需要加热到250°C以上，紧急维修时想骂娘。不过话说回来，对一次性装配、高可靠性要求的场景（比如风电基座），螺纹胶仍是首选。

预置扭矩式螺栓：就是自带“倒刺”的螺栓，头部下面有齿纹或滚花，拧紧后嵌入工件，防松一流。缺点：伤工件表面，不能用于薄板。

实战QA：那些年我踩过的坑

实战QA：那些年我踩过的坑

问：为什么高强螺栓用扭矩法拧紧，还是会松？

答：扭矩法的预紧力离散度高达±25%！因为摩擦系数的微小变化就会导致巨大的预紧力波动。你设定的扭矩值是300Nm，实际预紧力可能在70kN到130kN之间跳。预紧力不足的螺栓，等于先给你挖了个坑。怎么办？改用扭矩+转角法，或者直接上液压拉伸器。后者虽然慢，但预紧力能控制在±5%以内。贵有贵的道理，对吧。

问：不锈钢螺栓为什么特别容易咬死？

答：不锈钢导热差，摩擦热一聚集，螺纹表面发生金属粘连，就咬死了。尤其是粗牙、高速拧紧时，简直灾难。解决方法：降速、涂抗咬合剂（含铜或二硫化钼），或者干脆用涂层螺栓。有一次我拆一个咬死的不锈钢螺母，最后只能上角磨机……别提多狼狈。💦

问：振动环境中，多螺栓连接的顺序有讲究吗？

答：太有了。必须按对角线顺序分步拧紧，否则法兰面会因为不平而产生不均匀沉降，最后怎么锁都锁不住。对于关键设备，甚至要测量每个螺栓的伸长量，确保一致的预紧力。这才是真正的“防止螺纹连接失效”。

重新思考：连接即设计

重新思考：连接即设计

很多人把螺纹连接当成标准件选购，这是最大的误区。螺纹连接本质上是一种摩擦锁紧系统，设计时要考虑表面粗糙度、润滑、被夹件刚度、载荷类型……它是一个系统活。如果只看螺栓强度，你可能会配出一个“强螺栓弱工件”的怪异组合——工件先被压溃，预紧力瞬间消失。所以，下次有人拿着样本册翻两下就选了螺栓，你得提醒他：螺纹连接的安全，是靠设计，不是靠感觉。

所以，别再问我“什么防松方式最好”这种问题了。没有万能药。针对具体工况组合技术，加上正确的安装工艺，才是王道。而这一切的前提是——尊重那些看不见的微观力学。毕竟，螺栓虽然小，松一个可能赔掉整条产线。

（文中数据基于VDI 2230及实际试验，图片建议选用实际现场或原理图）
