说实话，搞了十几年机械，最让我头疼的不是公差配合，不是材料强度——是粘接。对，就是那个看似简单的工艺。一旦失败，后果往往比螺栓松了还严重。因为螺栓松了还能拧，粘接失效？直接零件报废，你哭都来不及。

今天不聊虚的。就把我亲身经历的、车间里血淋淋的教训，摊开来给你看。

你以为是胶水不行？九成是表面处理在作怪

记得有一次，一个变速箱壳体泄漏，我们选了款贵得离谱的进口厌氧胶。结果，压装完没几天，又漏了。车间主任脸都绿了。拆开一看，结合面油乎乎的——装配工图省事，没做脱脂处理。就这一步，几千块的胶水打水漂。

表面处理。老生常谈，但永远有人栽在这上面。别迷信粘接强度数据表上那个MPa值，那是实验室抛光、丙酮擦拭出来的。你实际工况呢？切削液残留、氧化皮、脱模剂……随便一样都能让强度腰斩。所以，别再问“什么胶最牢”这种新手问题了。先问问自己：表面处理做到位了吗？

工业零件粘接前喷砂表面处理

金属件，有条件上喷砂或磷化，其次是砂纸打磨加溶剂擦拭。塑料件更麻烦，PP、PE这类惰性材料，不经过火焰或等离子处理，粘接就是扯淡。我吃过亏：一个尼龙零件粘接，选了环氧胶，粘完手一掰就开。后来老老实实做了等离子活化，剪切强度直接上去十几倍。教训啊。

选胶水不是看广告，是读“天书”一样的TDS

你有没有盯着胶水技术参数表（TDS）发呆过？那些拉伸强度、硬度、断裂伸长率……到底几个意思？很多工程师只看一个指标：强度。越高越好？错大了。

有个项目，铝板粘接，用了一款高强度的丙烯酸结构胶。固化后硬邦邦，一测强度确实高。结果呢？设备在北方冬天一启动，温差冲击，胶层脆裂。因为忽略了韧性和热膨胀系数的匹配。铝和胶水一个伸缩大一个伸缩小，温度一变，就像两个人拉扯一根绳子，断的肯定是脆的那一方。

所以，选胶必须看三点：粘接基材、受力类型、环境条件。是持续剪切还是剥离？是常温还是高低温循环？有没有接触油液？比如发动机里的密封，要耐机油、耐150℃高温，这时候用普通硅酮胶？等着拖车吧。必须用专用的厌氧型密封粘接胶。

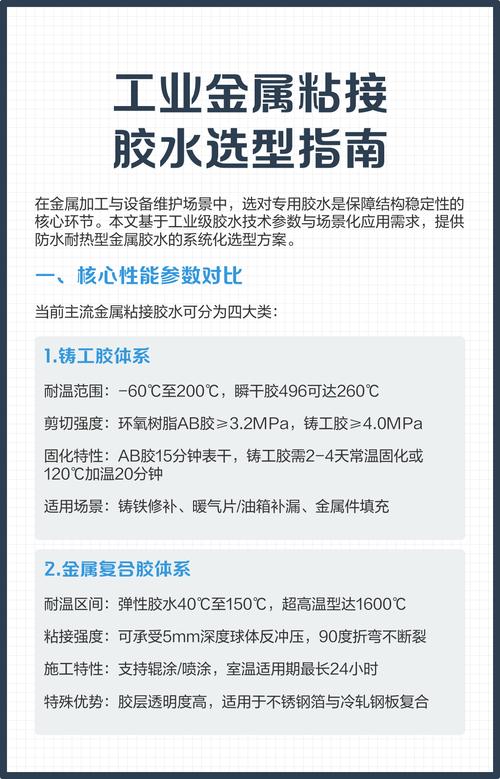

工业结构粘接胶水选型对比表

还有一个坑：混合比例。双组份胶，很多工人觉得“差不多就行”，A多B少随便搅搅。我告诉你，固化不完全、性能离散，全是从这儿来的。现在我们都强制用混胶管，虽然浪费点，但至少比例精准。

现场操作的细节，书本不会告诉你

理论都懂，一到车间就变味儿。说几个痛心的案例：

一次，大型风机叶片粘接，用的是环氧结构胶。操作流程写得明明白白：涂胶后30分钟内合拢。可是那天刮大风，粉尘大，工人怕脏，提前把胶涂好放那儿，过了一个小时才合——胶已经表干了，贴合后内部全是气孔和分层。运行时离心力一甩，叶片飞了！所幸没伤人。

还有一次，用瞬干胶粘小磁铁。工人一滴一大堆，结果溢出的胶水流到装配面，把不该粘的地方粘死了。拆？根本拆不下来，只能报废。瞬干胶流动性极强，你真的得手稳、心细。

我最受不了的就是“差不多先生”——固化时间不遵守。低温下胶水固化慢，他急着发货，加热器一烘。行吧，外面干了，里面还是软的。后果？承载后蠕变、位移，最后失效。

粘接不是拧螺丝，没法用扭力扳手检验。它的成败，全藏在细节里。涂胶厚度、排气、定位、固化……每一步都不能跳。我给团队的铁律：胶水瓶上写的操作时间，在30℃的车间里要打七折。夏天就别磨叽了，混合好赶紧糊上去。

问：我们经常粘接塑料零件，脱脂了，也打磨了，还是粘不牢，怎么回事？

答：首先确认塑料类型。如果是POM（赛钢）、PTFE（特氟龙）这类低表面能的，光打磨没用，必须做电晕或等离子活化，或者用专用处理剂。还有，你用的什么胶？很多通用瞬干胶对塑料是不行的，得找专用的塑料粘接剂，比如含溶剂的丙烯酸结构胶，能轻微溶胀基材，咬得更牢。

问：我们做户外设备，粘接铝合金和橡胶，用了一年胶层就开裂了，怎么改善？

答：户外就是魔鬼测试场。温差、紫外线、雨水。铝合金的热膨胀系数比橡胶低得多，温度变化时界面应力大。建议：一，选用韧性更好的改性硅烷密封胶（MS胶），它能适应位移且耐候；二，增加底涂剂，提高对金属的附着力；三，如果可能，在接头设计上留出伸缩余地，别硬碰硬。另外，检查一下橡胶会不会喷出增塑剂？那东西是脱模剂级别的杀手。

趋势：再不看智能化，就要被拍在沙滩上了

吐槽归吐槽，这几年粘接技术发展太快了。从汽车轻量化，全铝车身用结构胶替代部分点焊，到风电叶片用聚氨酯树脂灌注，再到消费电子中纳米级精确点胶。我们这行，不跟进真不行。

去年参观了一家新能源电池PACK厂，人家涂导热结构胶已经是全自动视觉引导+流量闭环控制，胶线宽度、高度在线检测，不合格直接报警。而我还在用手动胶枪……落差感，你懂吧？

还有UV固化胶，现在能把固化时间压缩到秒级，而且深层固化问题也解决了，适合流水线。医疗级瞬间胶那种无白化、生物相容的，也慢慢下沉到精密工业领域。说实话，粘接的未来根本不是一管胶水，而是一个系统工程：从设计、选型到自动化施胶、固化、在线监测，缺一环就掉链子。

我常和年轻工程师说：别光盯着机械设计手册，有空去胶展溜达一圈，和那些技术销售聊聊。他们会告诉你，什么材料刚出了免处理方案，什么工艺把涂胶和检测结合了。这些信息，是你坐在办公室永远得不到的。

最后，送你一句我的血泪总结：尊重粘接，就是尊重细节。它不给你第二次机会。
