说实话，刚入行那会儿，我也没把钎焊当回事儿。

不就是拿火焰枪烤一烤，让钎料流进去吗？看着师傅叼着烟，随手补一段空调铜管，三分钟搞定。简单。粗暴。有效。直到后来我被一个巴掌大的不锈钢真空钎焊件上了一课——泄漏率死活过不了氦检，废了一整炉，才晓得这玩意儿有多娇气。坑啊！❗

绕不开的痛点：好端端的钎缝怎么就成了薄弱点？

入行久的都明白，钎焊接头失效往往不是强度不够，而是致密性掉链子。气孔、夹渣、未钎透……随便一个缺陷都能让价值几万的组件报废。特别是那些要承压、要真空密封的工件，一根头发丝十分之一的漏孔，就够你喝一壶。

问：是不是温度越高，钎料流动性越好，质量就越高？
答：呸！完全不是。很多新手栽在这个坑里，包括当年的我。温度过高，母材晶粒粗大不说，钎料里的低沸点元素（比如锌）会蒸发，结果反倒形成针状气孔。而且过烧会让接头界面脆化，一振动就裂。实际上，钎焊温度通常只比钎料液相线高30-50℃，精准控温比一味猛火重要得多。所以别再死盯着“烧红”了，多用热电偶测测实际温度吧。💡

真空钎焊炉内不锈钢工件装配间隙示意图

真空钎焊，香的不仅是外观

这几年，新能源汽车直接把真空钎焊带飞了。电池包里的液冷板、IGBT模块的DBC陶瓷覆铜基板与散热底板……这些东西对洁净度和可靠性要求变态高，传统火焰钎焊根本别想碰。真空炉里，不加钎剂，靠的是高温下氧化膜分解或元素扩散来破除润湿障碍，出来工件银白发亮，不用费劲清洗，直接氦检漏率轻松到10-9 Pa·m3/s级别。

不过话说回来，真空钎焊也不是万能药。工件装配间隙不对，或者升温速率没控制好，钎料照样会乱溢甚至产生空洞。尤其碰到铜铝异种金属，热膨胀系数差出一截，冷却时应力能自己把接头扯裂。这时候得靠钎料层设计，比如用多层箔片或柔性补偿结构。

问：真空钎焊啥都好，就是太贵了，有没有折中方案？
答：当然有，看你产量和工件。大批量小件，像汽车EGR冷却器，常见连续式保护气氛钎焊炉，通氮气或氮氢混合气，成本比真空低一截。但气氛露点控制稍有不慎，不锈钢立马发黑给你看。我经手过一个案例，氢气比例偏高0.5%，结果炉内轻微积碳，钎着率从98%掉到70%以下，查原因查到掉头发。所以设备配套的在线监测别省，不然废品率上来，更心疼。💸

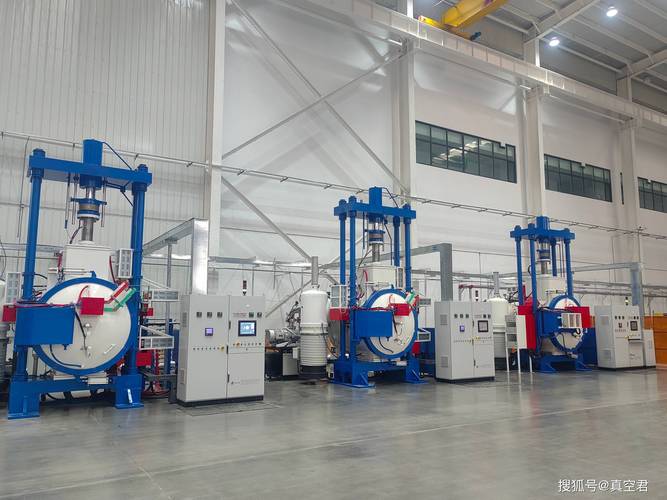

新能源汽车电池液冷板真空钎焊生产线实地拍摄

无铅化浪潮下的钎料选择，头都大了

搞电子制造的都知道，RoHS指令把传统锡铅钎料赶尽杀绝。现在主流的SAC305（锡银铜）熔点比老锡铅高了十几度，润湿性也差，焊点不光亮，搞不好还出现锡须短路。更头疼的是，功率半导体要求高导热、耐高温，SAC不够用了，逼得大家去试金锡、金锗，甚至纳米银膏——价格直接翻几十倍，采购脸都绿了。

但最让我兴奋的，还是活性钎焊技术。陶瓷不用预先金属化，直接在钎料里掺钛、锆等活性元素，高温下与氧化铝或氮化硅反应，实现化学键合。前年我参与过一个项目，用银铜钛钎料一次搞定了蓝宝石窗口与可伐合金的封接，漏率稳如狗。就是工艺窗口窄得离谱，升温稍微慢点，钛提前氧化就白干了。

问：小批量、多品种的产品，怎么快速选钎料和工艺？
答：别自己闷头试。先查三元相图和润湿性数据，锁定液相线温度和母材相容性。然后弄点差热分析(DSC)测测实际熔点。有条件就上个润湿角测量仪，一眼看出铺展能力。最后打样时，保险起见做工艺参数DOE试验，别凭感觉调。记住，钎焊是门实验科学，理论替不了实践，但能少走弯路。

干钎焊这行，越干越觉得水深。从老祖宗用金银钎焊首饰，到现在给航天器连接陶瓷隔热瓦，本质上还是那团“火”，可里头的物理化学，够琢磨一辈子。也正因为有挑战，每次攻克一个难焊的异种金属组合，那份爽感，够回味好几天，对吧？
