干压铸这行这么多年，最烦听见一句话——'这模具怎么又裂了？' 裂了就换呗，但换了照样裂，那就有意思了。我见过一个厂，三个月裂了五套模，最后查下来，不是模材不行，是冷却水孔设计得跟迷宫似的。说实话，很多问题，出在设计端和工艺端，但大家总习惯让模具背锅。

压铸模具复杂冷却水路设计图

模具材料选择的血泪教训

模具材料选择的血泪教训

选材啊，真不是越贵越好。H13钢，国内用得最广，性价比高，但碰到做镁合金或者高温铝合金，寿命直线下降。我推荐8418或者DIEVAR，尤其8418，耐热疲劳性能甩H13几条街。❗但很多老板一听报价就摇头。不过算笔账：H13模可能打5万模就出现龟裂，8418能撑到15万模，修模和停机损失算进去，便宜吗？一点也不便宜。💡一个小经验：别只看材料牌号，热处理工艺才是灵魂。真空淬火加三次回火，硬度控制在46-48HRC，扭曲变形能少一大半。

问：压铸模常用材料到底有哪些？H13真的够用吗？
答：常用就是H13、SKD61、8407、8418、DIEVAR等。H13对于中小批量、低熔点合金够用，但你若追求长寿命或做结构复杂件，强烈建议升级。选材还得看模具具体部位——型芯、滑块这些热集中区，更要用好料。另外表面处理别忽视，氮化、PVD涂层能让寿命再延长30%以上。

工艺参数调优：不是越快越好

见过太多人调参数，上来就把快压射速度拉到4m/s以上，结果气孔一点没少，飞边倒是严重了。🧐快压射速度，得跟内浇口速度匹配。内浇口速度太快，金属液雾化，卷气更凶；太慢，填充不满。铝液在型腔里的流动，用模流软件一仿，什么都清楚了。✅我习惯用MAGMA或者FLOW-3D先跑一遍，看填充时间、温度场、气压分布。别偷懒省这个钱，开模前仿真一次，能少试错3-5次。

问：快压射速度怎么设？是不是越高越好？
答：绝对不是越高越好。得根据铸件壁厚、浇口面积、合金类型来定。一般铝合金压铸，内浇口速度30-60m/s比较常见，对应的快压射速度需要换算。另外，压射比压也要控制，薄壁件可以高点，厚壁件太高压射反而产生紊流。实际调试时，看填充时间和铸件表面质量，用高速摄影也行，但没模流准。

压铸机压射参数实时监控屏幕

还有增压建压时间……哎，这个经常被忽略。增压上不去，缩松就跟着来。增压起始位置调后那么一点点，效果天差地别。我遇到过，一个变速箱壳体，缩松率从8%降到1%，就是动了这个参数。

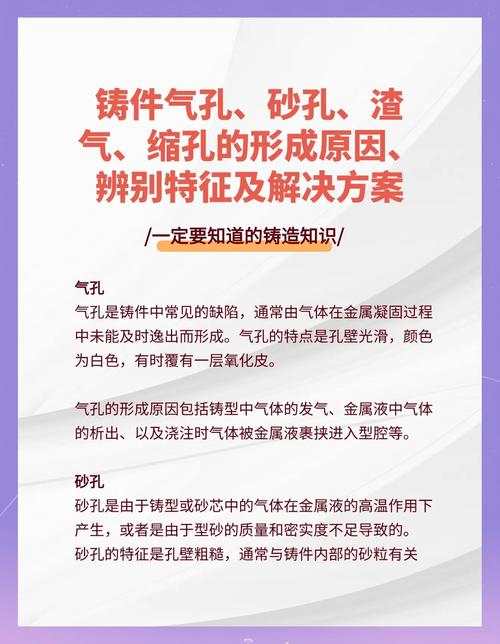

气孔与缩松，到底怎么治？

气孔与缩松，到底怎么治？

气孔分两种：析出性气孔和卷入性气孔。前者靠除气，后者靠工艺和排气。真空压铸对卷入性气孔有奇效，但不是万能的。我见过客户以为上了真空就能高枕无忧，结果漏气率没降，因为真空阀通道被铝渣堵了，压根没起作用……😅 所以维护是关键，每班清理真空阀和排气道。另外，模具上开排气槽也是一门手艺，排气槽深度0.08-0.12mm，宽度10-20mm，合理布局，能让气体顺利排出，又不跑铝。

问：真空压铸能彻底消除气孔吗？
答：不能彻底消除，但可以大幅减少。它主要降低型腔内气压，减少卷入气体。如果铝液本身含气量高，熔炼时精炼除气不到位，还是会有析出性气孔。所以熔炼工序同样重要，旋转除气机用氩气或氮气，时间别短于15分钟，含氢量控制在0.15ml/100g以下。

最近大型一体化压铸火得不行，特斯拉带起来的，后底板一体成型。用的基本是免热处理铝合金，比如Rheinfelden的AlSi10MnMg或国内的研发材料。但一体化模具巨大，热平衡控制更难，模温机分区控制要更精细。国内几家公司都上了6000吨以上的压铸机，说实话，风险挺大，模具投入都是天价。

说到这，想起昨天还有个同行问，半固态压铸值不值得搞。我的回答：看产品，如果要求高致密性、能做T6热处理，那半固态有优势，但成本高、效率低。普通结构件就别凑热闹了。

反正就是，压铸这行，细节是魔鬼。从模材、热处理、流道设计、参数调试到真空维护，每个环节抠细一点，良率就能提几个点。别指望一招制胜，慢慢磨吧。
