上个月去一家食品厂，看到他们的输送链条，我差点当场骂人。锈得跟什么似的，链节都卡死了，工人还在那硬拽。问厂长，多久没保养了？他说，啥？这玩意儿还要保养？——你听听，这是人话吗？

但说实话，这种事儿见得太多了。链条嘛，在一些外行眼里，就是一条铁链子，断了换一根，简单。可实际上？呵呵。

设计选型：链条不是通用件

很多设备刚上线就出问题，根子在选型。链条型号，不是随便抓一个就能用。见过用A系列链条硬上重载工况的，没俩月，销轴断裂，整个生产线瘫了。选择节距、滚子直径、内链板高度，得严格匹配链轮齿形和载荷。更别提多排链条还要考虑均载——真以为把两根链条并排就行？跑偏、过载、啃齿，分分钟教你做人。

工业滚子链条与链轮啮合示意图

有个误区特别烦人：按电机功率选链条。很多时候，链条失效是因为冲击、频率、环境腐蚀，这些在样本册上根本体现不出来。你得算疲劳强度，得看小链轮的转速。转速一高，离心力能把链条拉长，润滑也成问题。💡 记住：链条的许用功率曲线不能直接套用，得修正。温度、润滑方式、寿命要求，每一项都是变量。

伸长不是小事

伸长不是小事

链条用久了会变长，为什么？磨损。销轴和套筒之间，滚子和套筒之间，一旦润滑不到位，那磨损速度，比你想的快得多。有个判断标准：链条伸长率达到3%就必须报废。✅ 但我说，3%都晚了！到那个程度，链轮齿形早被磨损了，新链条上去也跳齿。所以得提前监测，用链条伸长仪，或者卡尺测量一定节数的长度，别凭感觉。

问：为什么链条会在链轮上跳齿？
答：跳齿的直接原因是链条节距被拉长，与链轮齿距不匹配。当链条啮入链轮时，原本应该落在齿槽里的滚子，因为节距大了，爬到了齿顶，然后一受力就突然滑进去，产生冲击。这冲击力极大，能把链条销轴打断，甚至崩飞链轮齿。所以，有时链条没断，但跳齿一下就废了。

润滑：别舍不得那点油

润滑油是链条的命。干磨？寿命直接砍掉90%不夸张。关键是要用对。普通工况，40号机械油没问题。但高温？比如烘箱里的链条，得用合成油，闪点要高，残碳要低。食品行业，必须NSF H1食品级润滑剂，被查到不用，整批货都可能报废。还有粉尘环境，润滑油沾了灰变成研磨膏，还不如不润滑！这时候得用干膜润滑或油雾润滑。

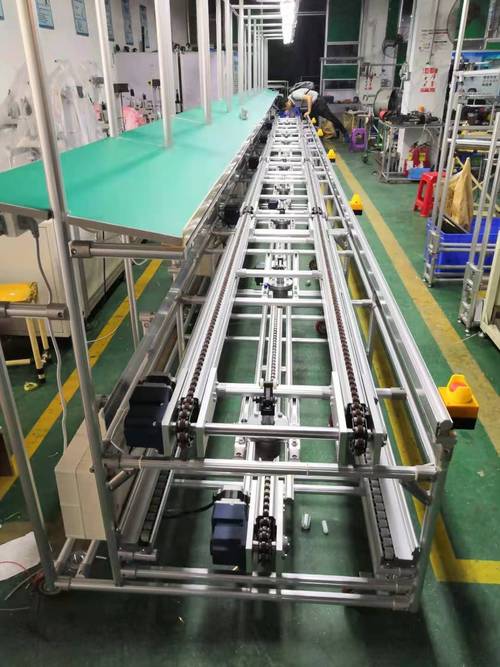

链条自动润滑系统在输送线上应用

问：能不能通过听声音判断链条状态？
答：可以，但得练。正常运行的链条，声音是均匀的“刷刷”声。如果听到“咔哒咔哒”的周期性敲击，八成是某个链节卡滞或者滚子碎了。如果是尖锐的摩擦声，润滑已经完蛋了。如果有沉闷的撞击声，链轮偏心或者链条太松。但听诊只是辅助，还得上仪器，振动频谱分析更准。

失效分析：不是断了才叫问题

失效分析：不是断了才叫问题

链条失效，五种常见形式：疲劳断裂、胶合、磨损、腐蚀、塑性变形。疲劳断裂最危险，没预兆，突然就断。断口能看出玄机：裂纹源、海滩纹、瞬断区。所以，定期检查内链板和套筒的裂纹很关键，尤其高周疲劳工况。🔍 磁粉探伤或渗透检测，能救命。腐蚀就更好玩了，有些化工厂，半年换一次链条，为什么？不是磨坏的，是锈烂的。材质升级，表面处理搞起来。

说个真事儿——某汽车装配线悬挂链，连续半年没故障，突然一天晚上链条断了，导致全线停产8小时。拆下来一看，销轴表面有麻点状剥落，典型的微动磨损疲劳。原因？润滑脂固化，销轴与套筒之间高频微动，产生裂纹。后来改用二硫化钼润滑脂，加装了自动注油器，再没出过事。所以，细节呀！

智能监测？不再是摆设

智能监测？不再是摆设

现在都敢用传感器了。链条张力在线监测，配合张力调节器，自动补偿伸长。振动传感器加边缘计算，能预警早期故障。更狠的，在链板上贴应变片，实时测应力。数据传上云，手机就能看。虽然前期投入贵点，但跟停产损失比，九牛一毛。我们厂去年给一条老线加了监测，半年就抓出两次异常，避免了两次非停。老板一高兴，全厂推广了。哎，早干嘛去了？

说到底，链条这东西，看着傻大黑粗，其实娇贵得很。你得懂它，伺候好它，它才不给你掉链子。别等断了再后悔——那时候，哭都来不及。
