上个月，车间一台用了五年的减速机，输出轴齿轮突然崩了。现场一片狼藉，齿被打成数块，油里全是金属碎末。领导脸都绿了。可我看了眼断口，心里大概有数——这事，原本可以避免。齿面疲劳，典型的“慢性病”。

✅ 为什么齿轮总在你“不注意”的时候坏？

很多同行觉得，齿轮嘛，只要不断齿、不烧轴承，就能一直转。大错特错。齿轮失效模式里，点蚀、剥落、胶合比断齿更常见，而且毫无征兆。有一次我检查一台风机减速箱，齿面有轻微麻点，车间主任还说“再用半年没问题”。结果？两周后直接打了齿圈，整条线停了三天。

说实话，齿轮这东西，娇贵得很。载荷、润滑、对中、材料、热处理……一个环节没盯住，它就给你颜色看。尤其是现在很多企业降本，用铸钢替代锻钢，调质硬度做得不上不下，你说不出问题才怪！

说到润滑，也是血泪的坑。曾经有一台减速机，用错粘度，低速重载下油膜形成不足，齿面直接干磨，两天就报废。检查油品时，发现还混进了水，粘度指数骤降——这就是典型的润滑失效。很多人以为油只要没干就没事，错了！必须定期做油品分析，清洁度、含水量、酸值一个不能少。特别是开式齿轮，那种黑乎乎的半流体润滑脂，得算好喷射量和频率，不然很快磨损。

齿轮齿面点蚀剥落实拍照片

你看上面这张图，典型的齿面点蚀，那些小坑就是由于循环接触应力超过材料疲劳极限产生的。一开始只是几个针尖大的点，噪音稍微大点儿，振动值略高，很容易被忽略。等坑连成片，齿形被破坏，那就是灾难。

💡 “差不多”主义害死人，精度才是命

我见过最离谱的事：某厂加工齿轮，公法线长度公差按十级精度走，装上去侧隙大得像框量。他们觉得“齿轮能动就行”。结果呢？冲击载荷导致偏心磨损，半年轴就断了。齿轮这行，精度等级（GB/T 10095）不是摆设。7级和9级，寿命差三倍不止。

不过话说回来，精度高了成本也高。怎么平衡？关键看工况。重载低速的，比如矿山球磨机，可以放低到8级；但高速精密传动，比如风电偏航减速器，必须6级以上。还有一点，齿形修形别忽视，鼓形齿、齿端倒坡能缓解偏载，很多小厂压根没这个概念。

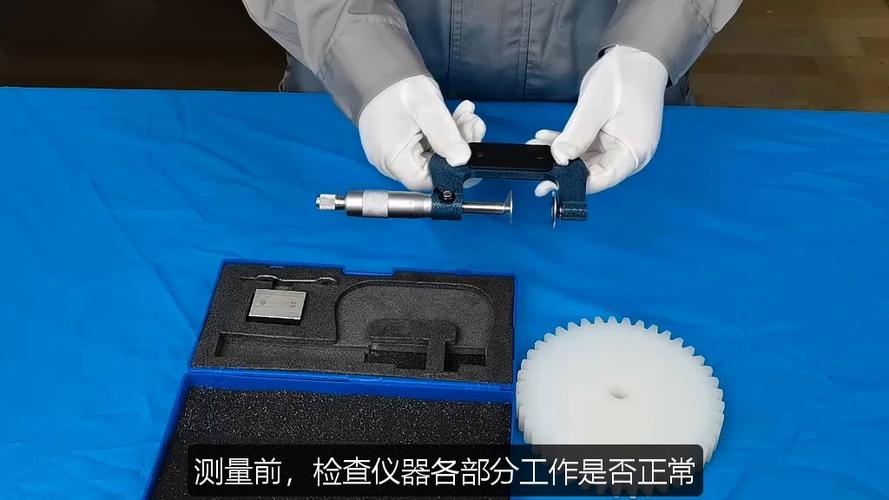

齿轮精度检测公法线千分尺测量场景

图里测公法线的老师傅，眯着眼一遍遍地校量具——这种精神现在不多了。数字化测量设备是好，但人的经验还是值钱。比如听声音，有经验的能听出齿距累积误差引起的周期性异响，仪器都不一定抓得住。

❗ 热处理与材料：玄学还是科学？

❗ 热处理与材料：玄学还是科学？

再讲个教训。有一次给一台起重机的回转齿轮做失效分析，齿面硬度HRC 58，芯部32，都合规，但就是严重磨损。后来去查工艺记录，发现渗碳层深不足，只0.8mm，要求是1.2mm。淬火时冷速不够，表面出现非马氏体组织。这就是“金玉其外，败絮其中”。

现在国内很多热处理厂，为省电费，保温时间打折扣。你一较真，他就说“经验参数”。狗屁！齿轮材料，比如20CrMnTi、17CrNiMo6，对温度梯度和时间敏感得很。好的渗碳淬火工艺，需要精确控制碳势、炉压，甚至要用到仿真模拟。不是扔进炉子烧红了就淬。

❓ 你问我答：齿轮日常槽点

❓ 你问我答：齿轮日常槽点

问：厂里减速机噪音突然变大，但振动值正常，是齿轮有问题吗？

答：很可能。噪音优先检查齿侧间隙。如果间隙变大，可能是齿面磨损或轴承游隙增加。建议停机盘动齿圈，用塞尺测测侧隙，再检查润滑油里有没有金属粉末。另外，齿轮的啮合频率和它的倍频出现边带，也预示局部缺陷。别等到振动飙升才反应。

问：我们要做一种轻载传动齿轮，想用塑料代替金属，靠谱吗？

答：看工况。MC尼龙或POM齿轮，自润滑、吸振，噪音低，适合食品机械、办公设备。但强度低，温升后尺寸易变，不能用在有冲击或温度超过80°C的地方。我看到过用PEEK材质的，不错但贵。如果负载不大、速度一般，可以试试，记得加大模数以补偿塑料的弹性变形，齿根强度校核时安全系数取大一些。

🚫 最后说点戳心窝的话

🚫 最后说点戳心窝的话

做了这么多年齿轮，最烦那些“大概齐”的维修。换油不看清洁度，换轴承用二流杂牌，齿轮磨损了只换一个，不调整配对……齿轮是成套的精密偶件，你糊弄它，它就敢让你停产。现在工业4.0了，传感器监测、大数据预测维修，技术是好，可如果基础工艺、基础认知跟不上，都是白搭。

有时候半夜想，一个齿轮看起来不起眼，却能逼停整条产线。值得吗？太值得了。下次检修，您不妨亲自去看看那些齿轮的齿面，也许能省下几十万的停机损失呢。
