烧结实战：那些书本不会告诉你的温度、气氛与变形控制秘诀
自从在厂里盯了第一炉烧结，我就知道这活儿远不是“升温保温降温”那么简单。上个月那批硬质合金，明明曲线跑得挺漂亮，出炉一看——尺寸全飘了，报废了近半吨。老板脸都绿了，我蹲在炉子前头，一根接一根抽烟。
这就是烧结，它像极了中年生活：你以为一切尽在掌控，其实变量多到你发抖。
炉膛里的温度均匀性是很多新手会踩的大坑。你看着热电偶读数稳稳当当 1450°C，心里美滋滋。可实际上呢？
我做过一次窑炉测绘：用多支校验过的 B 型热电偶布点，上中下、前中后，结果温差能达到 30°C 以上。这还是静态空烧——放了产品之后，阴影效应一上来，局部热点和冷点更离谱。小零件还好说，大尺寸或异形件，收缩率能差出好几个百分点，直接导致开裂或变形。
高温烧结炉内部温区分布热成像图
说实话，解决这个没捷径。要么改炉膛设计，要么老老实实地跑 **“DOE”（实验设计）**。我们后来把支撑板从实心氧化铝换了镂空结构，气流扰动好一些，温差降到了 15°C 内。但仍不敢大意——每换一种粉料，还得重新标定。
问：到底要不要追求极限高温？听说提高温度能加快致密化。
答：千万别被理论牵着鼻子走！是，温度一高，扩散快，可你考虑过晶粒长大吗？尤其纳米粉，多保温半小时，晶粒就从 50nm 蹿到微米级，性能直接垮掉。我吃过亏——做氧化锆陶瓷，硬是听信文献把温度拉到 1550°C，结果透光度没上去，反而出现异常长大，满地碎渣。
问：那用快速烧结来解决晶粒长大，靠谱吗？
答：理论上行，实践里门槛高。比如 **SPS**（放电等离子烧结），升温几百 K/min，确实能保住细晶。可模具损耗吓人，石墨模具压头十几次就得换，成本划不来。而且大尺寸件电流密度不均，中心发黑，边缘发白——出来的东西像夹生饭。
讲到这，得吐吐 碳势控制的苦水。做硬质合金的兄弟都懂，脱碳或渗碳出点偏差，η相、石墨夹杂就该找上门了。我们之前供一家汽车零部件客户，因为炉子真空泵漏油没发现，真空度波动，碳势一会高一会低。结果——整批次产品金相不合格，被罚了违约金不说，差点丢客户。
后来学乖了，每周测一次 露点，氢气的纯度也不敢马虎，在线监测 氧探头 两年就换。可有时气氛流量调得好好的，产品还是出阴阳面。为啥？气氛流动死区！

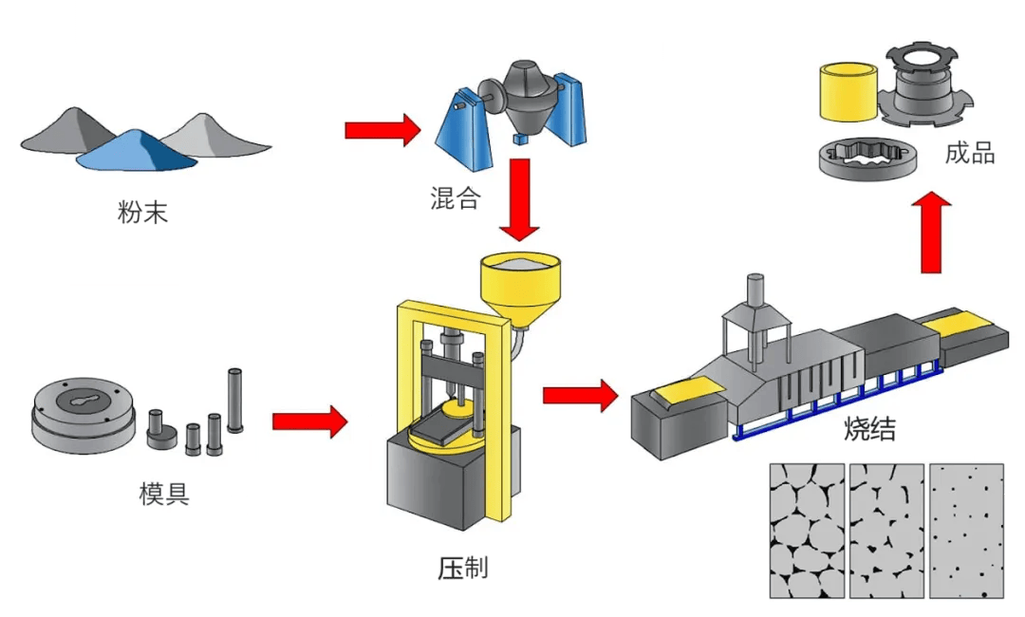

粉末冶金连续烧结炉气氛循环示意图
压力也一样。热等静压（HIP）号称能消灭内部缺陷，可我试过给注塑成形的不锈钢件做HIP，1750°C、150MPa压下去，收缩确实均匀了，但表皮出现微裂纹。分析下来，是包裹气体在加压时渗出去慢了，表面先闭合堵住通道……唉，每一个参数背后都是血泪史。
问：小批量试产时气氛正常，放大到大批量就出问题，原因在哪？
答：很多时候是料舟和承载量的改变。实验室用的小坩埚，气固接触好，粘结剂裂解产物也容易逸出。大批量装炉，摆得密密麻麻，内部有机残留物排不出去，局部碳浓度飙高，就会出现“内渗外脱”的怪相。解决方法：要么改排胶曲线，在低温区拉长时间、加大流量；要么重新设计装舟方式，留出气道。
眼花缭乱的新技术：到底是曙光，还是噱头？
这几年展会看多了，什么**冷烧结、闪烧、微波烧结**……听着激动，回来一落地就想哭。
冷烧结（CSP）用在陶瓷上，靠瞬态液相在 300°C 以下就能达到高致密，确实颠覆认知。可它也挑料啊——不是随便什么陶瓷都能找到合适的溶剂和压力窗口。我们试过拿它搞钛酸钡介质，介电常数是上去了，可耐压强度离散度大，根本没法用。小样惊艳，放大就翻车，这大概是所有新技术的宿命。
微波烧结也是。加热快、节能，可热点和热失控问题至今没彻底解决。你调模式搅拌器，弄模式转换，烧个不规则形状，还是容易出现局部熔融的坑。我实验室有台微波炉现在基本在吃灰——除了给学生做做演示，真量产谁用谁傻。
反而是老办法在某些时候更牢靠。我们把传统电阻炉做了改造，加了 **脉冲气流** 装置，周期性地正反吹气，竟然把大型氧化铝陶瓷的烧结变形量从 1.2mm 降到了 0.3mm 以内。没什么高大上的理论，就是让气氛流动起来，温度更匀，应力释放更充分。有时候解决问题，靠的是工艺现场的“笨功夫”，不是论文里的新词儿。
问：那SPS到底值不值得上？看到很多高校都在买。
答：看你目的。搞研发，快速出数据发文章，那是利器。但搞生产，除非你有高附加值产品（比如军工、医疗植入物），不然回本周期会折磨到你怀疑人生。而且 SPS 模具寿命、均匀性放大问题，目前还是行业痛点。别被销售画的大饼骗了！
收尾的话：和不确定性共存
干了这么些年，如果说对烧结有什么感悟，那就是**永远别信“设定好就万事大吉”**。每批粉料不同、环境湿度不同、甚至新换的耐火炉管都会带来微妙变化。你得盯着，摸清你那一台设备独有的脾气。
最近我们车间养成了个习惯：每炉都在关键位置放上 参照烧结砖，出炉先测它们的收缩、密度、硬度，比对历史数据。一有异常波动，马上排查，不让缺陷流到下游。这不是什么高科技，却实实在在降低了客诉率。
烧结这门手艺，说到底，是大火慢炖，也得小火看锅。少一分浮躁，多一分敬畏，那些看起来枯燥的反复测试，才是良品率90%升到97%的关键。
毕竟，谁也不想半夜被电话吵醒，说炉子又出幺蛾子了——对吧？
这就是烧结，它像极了中年生活：你以为一切尽在掌控，其实变量多到你发抖。
温度：你以为测准了就万事大吉？
炉膛里的温度均匀性是很多新手会踩的大坑。你看着热电偶读数稳稳当当 1450°C，心里美滋滋。可实际上呢？
我做过一次窑炉测绘：用多支校验过的 B 型热电偶布点，上中下、前中后，结果温差能达到 30°C 以上。这还是静态空烧——放了产品之后，阴影效应一上来，局部热点和冷点更离谱。小零件还好说，大尺寸或异形件，收缩率能差出好几个百分点，直接导致开裂或变形。
高温烧结炉内部温区分布热成像图
说实话，解决这个没捷径。要么改炉膛设计，要么老老实实地跑 **“DOE”（实验设计）**。我们后来把支撑板从实心氧化铝换了镂空结构，气流扰动好一些，温差降到了 15°C 内。但仍不敢大意——每换一种粉料，还得重新标定。
问：到底要不要追求极限高温？听说提高温度能加快致密化。
答：千万别被理论牵着鼻子走！是，温度一高，扩散快，可你考虑过晶粒长大吗？尤其纳米粉，多保温半小时，晶粒就从 50nm 蹿到微米级，性能直接垮掉。我吃过亏——做氧化锆陶瓷，硬是听信文献把温度拉到 1550°C，结果透光度没上去，反而出现异常长大，满地碎渣。
问：那用快速烧结来解决晶粒长大，靠谱吗？
答：理论上行，实践里门槛高。比如 **SPS**（放电等离子烧结），升温几百 K/min，确实能保住细晶。可模具损耗吓人，石墨模具压头十几次就得换，成本划不来。而且大尺寸件电流密度不均，中心发黑，边缘发白——出来的东西像夹生饭。
气氛与压力：看不见的手，捏得你生疼
讲到这，得吐吐 碳势控制的苦水。做硬质合金的兄弟都懂，脱碳或渗碳出点偏差，η相、石墨夹杂就该找上门了。我们之前供一家汽车零部件客户，因为炉子真空泵漏油没发现，真空度波动，碳势一会高一会低。结果——整批次产品金相不合格，被罚了违约金不说，差点丢客户。
后来学乖了，每周测一次 露点，氢气的纯度也不敢马虎，在线监测 氧探头 两年就换。可有时气氛流量调得好好的，产品还是出阴阳面。为啥？气氛流动死区！
粉末冶金连续烧结炉气氛循环示意图
压力也一样。热等静压（HIP）号称能消灭内部缺陷，可我试过给注塑成形的不锈钢件做HIP，1750°C、150MPa压下去，收缩确实均匀了，但表皮出现微裂纹。分析下来，是包裹气体在加压时渗出去慢了，表面先闭合堵住通道……唉，每一个参数背后都是血泪史。
问：小批量试产时气氛正常，放大到大批量就出问题，原因在哪？
答：很多时候是料舟和承载量的改变。实验室用的小坩埚，气固接触好，粘结剂裂解产物也容易逸出。大批量装炉，摆得密密麻麻，内部有机残留物排不出去，局部碳浓度飙高，就会出现“内渗外脱”的怪相。解决方法：要么改排胶曲线，在低温区拉长时间、加大流量；要么重新设计装舟方式，留出气道。
眼花缭乱的新技术：到底是曙光，还是噱头？
眼花缭乱的新技术：到底是曙光，还是噱头？
这几年展会看多了，什么**冷烧结、闪烧、微波烧结**……听着激动，回来一落地就想哭。
冷烧结（CSP）用在陶瓷上，靠瞬态液相在 300°C 以下就能达到高致密，确实颠覆认知。可它也挑料啊——不是随便什么陶瓷都能找到合适的溶剂和压力窗口。我们试过拿它搞钛酸钡介质，介电常数是上去了，可耐压强度离散度大，根本没法用。小样惊艳，放大就翻车，这大概是所有新技术的宿命。
微波烧结也是。加热快、节能，可热点和热失控问题至今没彻底解决。你调模式搅拌器，弄模式转换，烧个不规则形状，还是容易出现局部熔融的坑。我实验室有台微波炉现在基本在吃灰——除了给学生做做演示，真量产谁用谁傻。
反而是老办法在某些时候更牢靠。我们把传统电阻炉做了改造，加了 **脉冲气流** 装置，周期性地正反吹气，竟然把大型氧化铝陶瓷的烧结变形量从 1.2mm 降到了 0.3mm 以内。没什么高大上的理论，就是让气氛流动起来，温度更匀，应力释放更充分。有时候解决问题，靠的是工艺现场的“笨功夫”，不是论文里的新词儿。
问：那SPS到底值不值得上？看到很多高校都在买。
答：看你目的。搞研发，快速出数据发文章，那是利器。但搞生产，除非你有高附加值产品（比如军工、医疗植入物），不然回本周期会折磨到你怀疑人生。而且 SPS 模具寿命、均匀性放大问题，目前还是行业痛点。别被销售画的大饼骗了！
收尾的话：和不确定性共存
收尾的话：和不确定性共存
干了这么些年，如果说对烧结有什么感悟，那就是**永远别信“设定好就万事大吉”**。每批粉料不同、环境湿度不同、甚至新换的耐火炉管都会带来微妙变化。你得盯着，摸清你那一台设备独有的脾气。
最近我们车间养成了个习惯：每炉都在关键位置放上 参照烧结砖，出炉先测它们的收缩、密度、硬度，比对历史数据。一有异常波动，马上排查，不让缺陷流到下游。这不是什么高科技，却实实在在降低了客诉率。
烧结这门手艺，说到底，是大火慢炖，也得小火看锅。少一分浮躁，多一分敬畏，那些看起来枯燥的反复测试，才是良品率90%升到97%的关键。
毕竟，谁也不想半夜被电话吵醒，说炉子又出幺蛾子了——对吧？
