拉拔？搞金属加工的都知道，这活儿不简单。一根粗粗的金属棒，硬生生拉成细丝或管子——想想就费劲。但干成了，精度和表面质量能让人跳起来，前提是没拉断。当然，拉断是常有的事，尤其是新手。所以，拉拔永远是在跟材料较劲，跟模具较劲，跟摩擦力较劲。

拉拔的本质——不是“拽”那么简单

很多人第一反应：不就是把金属硬拽过模孔吗？怎么说呢，对，也不对。从力学上讲，拉拔处在三向应力状态：轴向受拉，径向和周向受压。这可不是简单的单向拉伸，而是一种“应力重构”的魔术。因为径向压应力，金属才不会在模孔里被撕裂。要是只有单向拉力，材料早断了。

金属拉拔模具内部应力分布示意图

变形程度靠“减面率”衡量，计算方式简单粗暴： (原始截面积-拉后截面积)/原始截面积 ×100% 。一道次减面率太大？完蛋，要么拉断，要么表面起刺。太小？效率低得骂人。一般来说，钢材单道次减面率控制在20%-30%算是舒服区，铜铝可以更大些，40%也有可能——但别贪，上次我调了35%拉不锈钢丝，断得车间警报都响了。

还有速度。拉拔速度一快，润滑膜就变薄，摩擦热蹭蹭涨，局部温度能把润滑剂烧焦。然后模具粘着了，表面划伤，报废。 ✅ 经验之谈：拉拔硬线材时，宁愿慢一点，生命要紧。 不是说慢工出细活嘛，拉拔这行尤其如此。但有些自动化线疯狂提速，说是为了产量，结果废品率反噬，得不偿失。

问：为什么拉拔时金属会突然断裂？断口有时候是斜的，有时候是平杯状，这些有什么区别？
答：断口形态能告诉你很多信息。平杯状断口，多半是拉伸失稳，颈缩到极致后中间分离——减面率过大或者材料塑性不足。斜断口往往跟剪切带有关，可能是模具角度太陡，或者润滑不均匀导致局部应力集中。还有一种脆性断口，纵向劈裂，注意了，这可能是中心裂纹的征兆，拉拔管材时尤其易发。遇到这种情况，赶紧检查毛坯质量，或者加一道中间退火。听老家伙一句劝：断口分析比猜原因靠谱一万倍。

模具——鬼门关前的看门大爷

拉拔模具的几何设计，说白了就是“让路”的艺术。压缩区角度、定径带长度，这两个参数搞不定，后面全是灾难。角度太小，金属与模壁接触面积大，摩擦力剧增，拉力直接飙上天。角度太大？金属来不及均匀流动，表面产生横向裂纹，甚至“啃模”——模具寿命急转直下。定径带短了，尺寸不稳；长了，额外摩擦，白费能量。

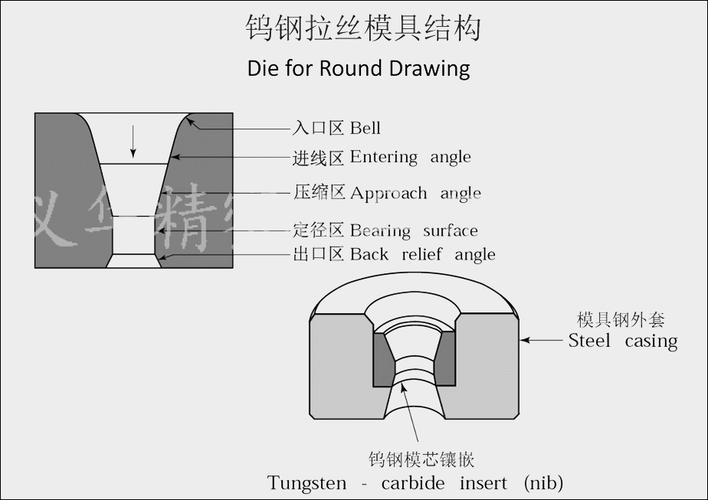

拉丝模具剖面结构与润滑涂层

材料方面，硬质合金是标配，YF06、YG8这类，耐磨且抗冲击。但是，拉超细丝或者高强度合金丝？必须上天然金刚石模具，或者CVD金刚石涂层。成本高得肉疼，一个微孔金刚石模几千块，一不小心碎了，心跳都漏一拍。不过话说回来，模具寿命能顶几十个合金模，算总账可能还划算。 💡 一个小贴士：定期用显微镜检查模孔磨损，别等拉出表面缺陷才着急。环状磨损痕迹一出现，就该考虑修模或淘汰了。

问：拉拔不锈钢或者钛合金这类难加工材料，模具和润滑该怎么选？
答：难加工材料的高温强度高、加工硬化快，对模具和润滑都是噩梦。首先，模具最好用金刚石或者高钴硬质合金，加上物理气相沉积涂层，比如TiAlN，能扛高温。润滑剂得用高粘度的氯化石蜡基或合成酯，配合极压添加剂，形成化学保护膜。有条件的上超声波振动辅助拉拔，能降摩擦、减模压。千万别省钱用普通润滑剂，不然模具报废的速度比你敲键盘还快。

润滑：少一滴不行，多一滴浪费

润滑剂在拉拔界，相当于引擎里的机油。它不光减磨，还承担冷却和带走磨屑的角色。干拉拔？想都别想，除非是铅浴淬火后的表面自带微润滑。大多时候，粉末润滑剂和湿拉润滑剂分庭抗礼。粉末润滑，像钙基、钠基皂粉，靠物理吸附和化学反应形成润滑膜，设备简单，适合粗中丝。湿拉润滑则用于高速细丝，水基乳化液或油基润滑剂，循环冷却，膜厚控制更精细。

说实话，现场最头疼的就是润滑剂残留在丝材表面。后续电镀、涂漆之前还得清洗，增加工序和成本。有些环保法规还限制含磷、含氯添加剂，逼着大家搞绿色润滑。于是乎，生物基润滑剂开始冒头了——蓖麻油衍生物啥的。效果还行，就是价格高，稳定性有待验证。 ❗ 对了，千万别把润滑不当回事。一次我偷懒没过滤循环液，结果杂质拉伤表面，整批货退回，扣了三个月奖金。

还有拉拔管材时的“芯棒润滑”。芯棒和外模的配合间隙极小，润滑稍有不慎，内壁划伤，管子就废了。通常用高粘度的膏状润滑剂，或者预涂固体润滑膜。空心拉拔？那更是高难度杂技。

道次设计：让金属舒舒服服地瘦身

多道次拉拔是一场精心编排的序曲。你不能让金属一口气瘦成闪电，得循序渐进。道次之间往往需要中间退火，消除加工硬化。多久退火一次？经验公式有，但更靠手感和现场工艺卡片。黄铜丝拉拔后硬度达到HV180，就得退了；不锈钢丝拉个两三道，表面就开始起麻点。

道次设计软件现在很流行，输入材料曲线、模具参数，仿真出拉力和温度场。但软件算出来的总得打个折，因为实际工况太复杂：模具磨损、润滑波动、环境温度……我倾向仿真做参考，试拉调参数。 💡 试拉时一定记录拉拔力波动曲线，任何尖峰都是潜在断丝点。

问：拉拔后残余应力怎么消除？对后续工序影响大吗？
答：残余应力是魔鬼。拉拔后表层残留压应力，而心部为拉应力，这会导致尺寸不稳定（随时间释放）甚至应力腐蚀。消除方法：低温去应力退火（温度低于再结晶），或者矫直配合张力退火。必须重视，尤其对弹簧钢丝、精密管材。有一次我没处理到位，客户加工时突然爆裂，差点被告上法庭。

智能拉拔？还在路上

智能拉拔？还在路上

现在满世界喊工业4.0，拉拔设备也跟上智能化步伐。在线检测系统可以实时监视直径、表面缺陷和拉拔力，闭环调整速度。不过，价格嘛——一套激光测径加力传感器系统，够买台不错的车床了。对中小厂来说，真金白银砸进去，回报周期长。但大厂已经开始用AI预测模具寿命，提前换模，减少非计划停机。未来可能真不用老师傅凭经验听声音了，想想有点惆怅。

最后吐个槽：拉拔这行看着粗犷，其实处处是精密活。别以为拽拽就行——数学、力学、材料学、摩擦学，样样得通。下次看到车间里细细的铜丝一闪而过，想想背后那些非线性变形、应力博弈和无数试错，或许能多点敬畏。

拉拔，一根金属的变形记，也是无数工程师的执念。
