那天凌晨三点，我蹲在电弧炉操作台前，盯着屏幕上那条该死的功率曲线，汗顺着安全帽带子往下淌——明明吨钢电耗算下来能拿奖金，结果炉渣发泡就是稳不住，钢水过氧化，一炉钢差点废掉。旁边老张叼着烟，眯着眼说：“小同志，熔炼这事儿，不是你加点矿石、吹点氧就能搞定的。你得听懂炉子的心跳。” 后来我花了十年，才真正悟透这句话。

一、电弧炉的“心跳”——那张功率曲线骗了太多人

说实话，大多数电弧炉操作工都被供电厂商的“最优曲线”忽悠瘸了。他们给的标准功率曲线，是在理想炉况下测出来的——固定配碳、固定废钢堆密度，甚至连渣料都给你配成标准化。可实际生产呢？废钢料型一天变八个样，石灰活性度忽高忽低，你照着那曲线烧，不是断弧就是过流跳闸。 真正有用的，是泡沫渣动态调控。 电弧炉熔炼泡沫渣操作现场照片 长弧操作时，如果渣的泡沫高度不够，电弧辐射直接怼到炉壁，耐材寿命蹭蹭往下掉；可要是渣发得太厚，埋弧过深，传热效率又暴跌。这里头有个关键指标——渣中FeO含量。维持12%~18%？那是教科书数字。我曾经在南方一家钢厂，遇到一批轻薄料废钢，熔化期渣稀得像汤，电弧吱吱尖叫。老炉长二话不说，抓起两包碳粉从炉门扬进去，同时把氧枪流量瞬间调低20%。三分钟后，渣面涨起来，电弧声变得低沉有力，像一头猛兽在呼噜。我后来测了一下，那炉电耗比平时低了30kwh/t。 所以啊，别死守曲线，要看渣况、听弧声、摸炉壳振动。熔炼炉是个活物，你得顺着毛捋。

二、铝合金熔炼：除气除渣的底层逻辑，不是多扒几下渣就能解决的

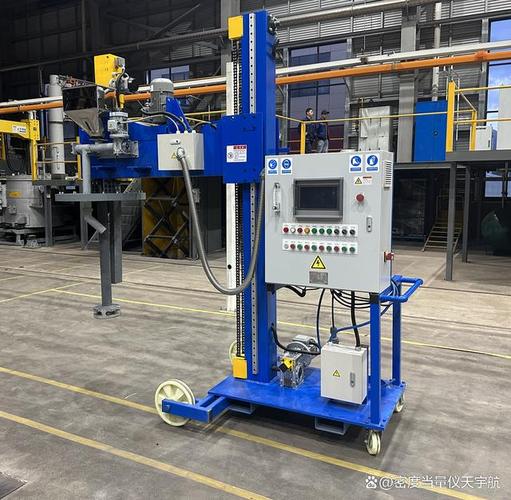

铝合金熔炼最让人头疼的是什么？气孔。针孔。车加工时突然蹦出来的黑点。很多厂子一出现针孔，就开始骂除气机：“是不是转子转速不够？是不是氮气纯度不够？” 很少有人去想，气到底是从哪儿来的。 铝熔体吸氢，根源在水。铝和水反应生成氢，氢在液态铝里溶解度极高，凝固时溶解度骤降，就析出成微孔。所以，控制氢含量，最关键的不是除气那几分钟，而是全过程防水防潮湿——炉料预热要透，工具要彻底烘烤，熔剂存放要干爽，甚至连保温炉的流槽盖板都不能有一点水汽凝聚。 有一次我接手一个缸盖铸造项目，针孔度一直超标，他们用的旋转除气机，参数看着挺漂亮：转速500rpm，氩气流量25L/min，时间15分钟。但我一进车间就闻到一股淡淡的霉味儿——熔炼炉旁边居然堆着几十袋没密封好的覆盖剂，潮得结块了。我让他们把覆盖剂全部更换成袋装干燥款，并在加料斗上方加了红外烘灯，针孔度直接降到了ASTM一级。 问：为什么我们用了除气机，针孔度还是不稳定，时好时坏？ 答：大概率是转运过程二次吸氢。很多人以为在炉内除完气就万事大吉，用浇包转运时，浇包没烘干、流槽裸露、连铸浇注速度偏慢，都会让铝液重新吸收水汽。我建议你们检查一下：浇包预热温度是否真的达到600℃以上？转运时间是否控制在30秒内？如果超过，试试在浇包上方加个简单的氩气保护罩，成本极低，效果显著。 铝合金熔炼炉内旋转喷吹除气装置 还有熔剂的使用，也是门玄学。有些老师傅喜欢用C2Cl6精炼，便宜，一压饼下去白烟滚滚，确实能除气，可那烟毒性太大，现在环保查得严，而且残留Cl-会有腐蚀问题。我更推荐无钠熔剂结合旋转喷吹，尤其对高强铝，能避免钠脆。不过一定要严格测量各元素烧损，特别是Mg，因为无钠熔剂的反应发热会让镁烧损多0.05%左右，需要补加。

三、真空感应熔炼——为什么高端合金离不开它？

如果说电弧炉是熔炼界的悍马，真空感应炉就是实验室级别的精密仪器。它利用电磁感应在炉料内部生热，同时在高真空或保护气氛下进行精炼，杂质脱除效果是大气熔炼根本没法比的。 玩高温合金的都知道，镍基合金里氧、氮、硫含量稍微高一点，高温持久性能就断崖式下降。真空感应熔炼能把氧脱到5ppm以下，氮脱到20ppm以下，而且电磁搅拌让成分极均匀。不过这里面最容易犯的错误，就是精炼期温度控制。 有一次，我们试制一种定向凝固叶片用合金，要求极低的硫含量（ 眼下最潮流的技术，是
