做冲压件十几年了，最怕听到外行一句话：“这不就是压一下铁皮嘛，有啥难的？”——真不难？你来试试半夜三点被电话吵醒，说模具又崩了，产品毛刺超标，客户要退货……那种感觉，酸爽。冲压件这玩意儿，从一块钢板到能装车的零件，中间的道道，三天三夜都聊不完。 今天不扯高大上的理论，就说点扎心的真相。 哪怕你只当个冷笑话听，也值。

材料选错，后面全白费

前年接了个单子，给某新能源车做电池箱冲压件。图纸上标着“DC04冷轧钢”，采购图便宜，换了家小钢厂的料。结果呢？冲出来全是微裂纹，一焊就裂。客户直接把货退了，几十万打水漂。💸 所以选材这事儿，千万别存侥幸心理。汽车冲压件现在主流用高强度钢、铝合金，甚至碳纤维——但每种材料脾气都不一样。比如热成形钢，需要把板料加热到950℃再冲，普通模具根本扛不住，得用带冷却水道的热作模具钢。铝合金冲压件呢？回弹大得离谱，工艺补偿得反复试，三坐标测量数据堆成山。 汽车冲压件铝合金零件回弹测量 ⚡ 一个小诀窍：如果是深拉延件，材料塑性应变比（r值）必须高。有些国产料r值不稳定，同一卷钢头部和尾部都能差出天际，冲出来就给你看“波浪边”、“起皱”，想死的心都有。 问：冲压件开裂和起皱，到底先调哪个参数？ 答：先看板材流动情况——说实话，80%的问题出在压边力不均匀。新手往往猛加压边力，结果把料压死了，拉裂。我的习惯是先检查润滑，模具上刷点拉伸油，再微调顶杆高度，让材料“温柔”地流入模腔。如果还不行，才动拉延筋。要是连筋都调了还没救，直接喷模具师傅——他间隙没给我放对！🤬

模具设计：省钱就是浪费钱

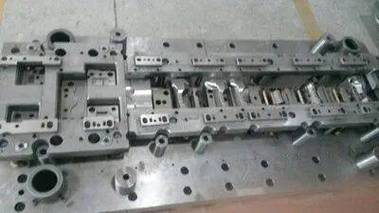

有些老板看模具报价，一听到进口模架+日系氮气弹簧，脸就绿了。非要省那点钱用国产标准件。结果呢？冲个几千件，导柱磨损，刃口崩角，修模时间比生产时间还长。 好模具是养出来的。 比如连续模，步距精度必须控制在0.005mm以内，浮料装置要稳，废料刀要快。去年我们做一款车门防撞梁，用超高强钢，模具材料选了UNIMAX，热处理后氮化，虽然贵，但寿命干了20万件刃口还光亮的。值不值？反正车间主任再也没半夜骂娘。 精密冲压连续模内部结构 问：冲压件毛刺太大，怎么破？ 答：别光磨刃口！先查模具间隙——间隙均匀吗？导柱衬套松了没？冲头有没有偏载？有时候上模座刚性不足，冲裁时微变形，间隙忽大忽小，那个毛刺跟狗啃的一样。另外，冲压速度也会影响，高速冲尤其要选对涂层，AlCrN涂层在高速下表现比TiN好很多。

质量管控，别等出了事再哭

质量管控，别等出了事再哭 汽车冲压件，外观件A面一个划痕就报废，结构件关键尺寸超差可能影响焊装。我们最怕的是“暗伤”——材料内部分层，冲完看不出来，等焊装完，过涂装烘箱，起泡了……那才是真正的灾难片。 现在靠谱的厂都上在线检测了。视觉系统拍照，AI识别缺陷，但说实话，完全代替人眼还早。我现在还是要求质检员戴白手套，每50件摸一遍，手感比机器准。 💡 还有一个必杀技：首件三坐标全尺寸报告，别偷懒只测关键尺寸。特别是多工序冲压件，定位孔的一致性决定了后续焊接精度，失之毫厘，谬以千里。 问：冲压件用久了，出现疲劳断裂怎么办？ 答：汽车冲压件设计阶段就要做CAE疲劳分析，但很多小厂没这个能力。出问题后，先看断裂源——多数在圆角过小或冲压划痕处。临时措施可以喷丸强化，产生压应力层；长期必须改模加大圆角或优化工艺，避免应力集中。要是底盘件，那更危险，直接涉及安全，必须召回。

未来：轻量化逼着我们折腾

未来：轻量化逼着我们折腾 电动车对重量的敏感，让冲压件往死里减重。铝合金、镁合金、热成形钢是目前的三驾马车。不过铝合金冲压件的回弹补偿，至今还是噩梦。我们试过用智能模具，带实时压力监测和调整，成本高得离谱，但复杂零件的成品率能从70%飙到95%——对于主机厂来说，还是划算的。 最近在跟一个铝板供应商赌咒：他们承诺各向异性指数稳定在0.8以上，否则包赔。这种新材料，成型性比传统5系好太多，就是价格……等量上来了或许能降。 总之，这行就是这样，天天跟0.01毫米较劲，跟模具寿命较劲，跟成本较劲。但看见自己做的冲压件完美地装在车上，那种成就感，懂的自然懂。 （最后一句：别以为冲压件就是傻大黑粗，它其实是材料与力学的精密舞蹈。）
