这行干久了，一听到“翘曲”两个字，血压就上来了。明明模具开得锃亮，参数照着教科书来，打出来的件儿还是弯的、扭的。你狠不得把注塑机给拆了。可拆了也没用，对吧？

别光盯着模温，那只是冰山一角

我知道，很多师傅上来就调模温。动模加10度，定模减5度，像做化学实验似的。的确，模温不均能让你一上午白干。但注塑件的翘曲，根源永远在收缩——材料在模具里冷却时，各个方向、各个部位的收缩不一致，内应力一释放，它就扭给你看。问题是，什么导致了这种不一致？模具设计时壁厚突变？浇口位置太偏？还是说，你用的回收料比例悄悄变了？有一次，我们打一个PC透明罩，翘曲度忽好忽坏，最后发现是干燥时间不稳定，材料含水率波动，收缩率就飘了。谁能想得到？

所以，我现在的脾气是：先别急着拧旋钮，把整个流程过一遍。从干燥、料筒温度、注射速度，到保压切换点——对，就是这个点，早半秒晚半秒，制品内部的分子取向就不同，尤其加玻纤的材料，取向导致的收缩差异能把一个平面变成锅盖。

工艺参数是魔鬼，也是天使

说起来全是泪。保压压力和时间，大概是工艺里最玄学的了。教科书说，保压用来补偿收缩。可实际呢？你保压加得太高，浇口附近过保压，密度变大，收缩率反而小了；远端却喂不足，收缩大。这一里一外，不翘才怪。我的经验是，对于容易翘曲的件，保压必须分段：第一段高压快速填充缩水，第二段低压慢慢拧，让压力传递平缓些。但具体分几段、每段多少，只能试。没有公式。💡小窍门：打短射实验，看样条收缩趋势，比仿真还靠谱。

还有一个坑——冷却时间。你以为冷却时间拉长，件儿就硬邦邦不翘了？太天真。冷却太长，模温反而降得过低，下一模塑料一冲进去，温差大，急冷，表层冻结快，芯层还在慢慢缩，最后内应力憋在那里，一脱模，嘣，弯了。❗所以，冷却不是越久越好，而是均匀、平稳。

问：为什么模具温度明明加高了，翘曲反而更严重？
答：这得看材料。如果是结晶性塑料，比如PA，模温高结晶度就大，收缩更猛，不均匀就翘。但无定形料，比如PC，模温高反而能减少内应力，让件儿更平整。所以别死搬参数，要懂材料！我见过有师傅把PA66的模温从80℃提到120℃，想着改善流动性，结果件儿翘得跟月亮似的。他还一脸无辜。唉。

材料——那个你不愿面对的变量

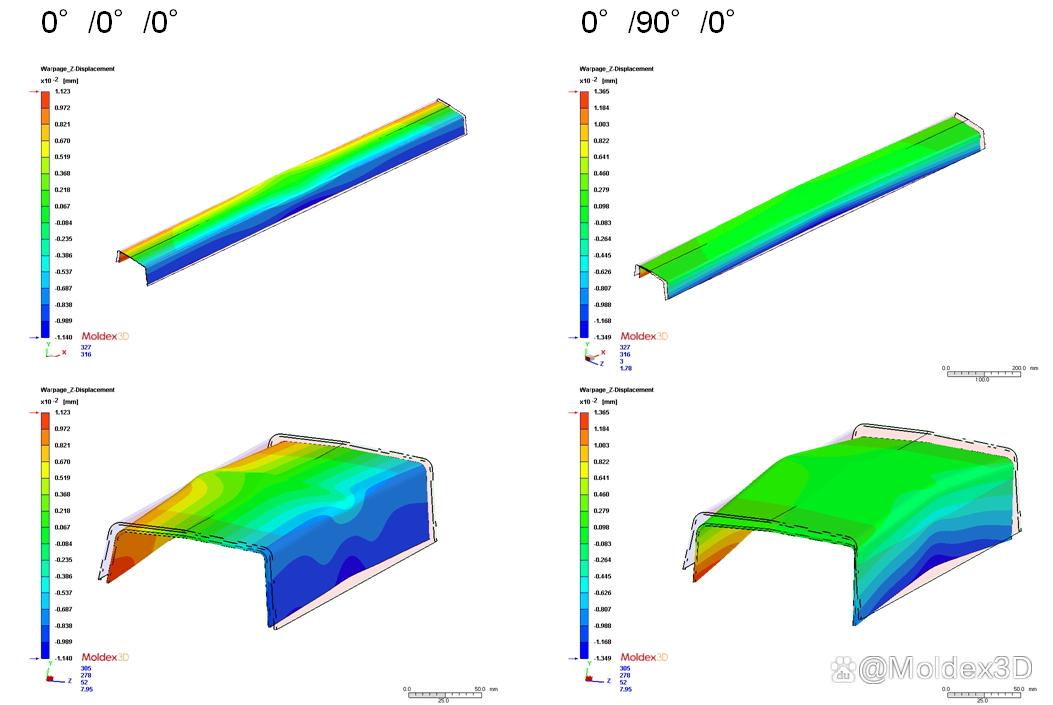

厂家给你报的收缩率，那是实验室数值。你自己加上30%回料试试？收缩率起码变个0.2%。如果用玻纤增强，那更了不得。玻纤取向就像一群小弹簧，顺着流动方向收缩小，垂直方向收缩大，各向异性明显得很。这时浇口位置就太重要了。我曾经把一个电器外壳的浇口从中心改到侧边，翘曲度直接降了70%。简单吧？但模具都开好了，改浇口？老板会杀了你。所以前期模流分析不能省，哪怕花几千块做个Moldflow，值得的。

问：对于玻纤增强PA，除了改浇口，工艺上还能怎么调？
答：可以试试提高料温和注射速度，让玻纤在流动中更紊乱，取向不那么整齐，收缩差异就小了。但会牺牲一点强度。另外，适当降低模具温度，让皮层快速定型，也能抑制翘曲。但得小心，模温太低，外观会有冷料痕。还是取舍问题。

这些年，我越来越觉得，注塑件翘曲这事儿，考验的不是单一技术，而是你对整个系统——材料、模具、机器、环境——的综合把控。书上那些曲线、公式，是给你指个方向，真解决问题，还得靠一次次的试错，和......一点运气。有时候，你什么都没动，换了个天气，件儿又好了。你说气不气？但也因为这样，这行才不无聊。
