上周在车间，一个刚入行的工程师问我：”王工，你说这锻件到底比铸件强在哪？不都是加热到红彤彤然后敲打吗？“——我当时差点把手里的卡尺掉地上。你以为锻造就是打铁？哎，这么想也对，不过现代锻件早就不是铁匠铺里的锤子活儿了。

就说上个月，我们给某风电场赶制一批2MW级的风电主轴。客户要求贼苛刻：探伤零缺陷，晶粒度得五级以上。那根轴坯重19吨，加热到1250℃，在8000吨快锻机上像揉面团一样反复拔长、镦粗。你想想，一锤子下去就是8000吨力——相当于把整个足球场砸进金属里。

大型锻件在液压机下镦粗过程

自由锻？模锻？——没有绝对的好坏，只有合适与否

一说锻件分类，有人立马搬出自由锻、模锻、胎模锻、环轧…说实话，我入行前几年，也觉得自由锻太糙，模锻才精密。直到有一次给一个军工项目做壳体，非要模锻做，结果模具费花了几十万，成品率还低得吓人。后来换成自由锻加数控加工，成本直降40%，交货还提前了。所以啊，别迷信某一种工艺。

自由锻适合单件小批量，特别是动辄十几吨的大玩意，像水轮机主轴、核电转子——你总不能为了它专门开一副几千吨的模具吧。但模锻呢，适合汽车连杆、曲轴这类量大面广的零件。近些年来，电液锤和快锻机越来越智能，自由锻的精度也在提升。我见过一个锻件，毛坯余量能控制在3mm以内，放在十年前根本不敢想。

数字化锻造：不再是纸上谈兵

今年年初，我们上线了一套锻造工艺模拟软件。刚开始老师傅们都很抵触：“电脑能算出来铁疙瘩怎么变形？扯淡！”结果第一套风电主轴试制，模拟显示芯部容易产生疏松——果然，按老工艺干出来的轴，超声波探伤时中心区域反射波超标。全车间都沉默了。后来调整了砧宽比和压下量，疏松彻底消失。

现在不少企业还用经验摸索，一个新产品试制报废一堆，看着心疼。尤其镍基合金、钛合金这些贵得离谱的材料，一块废件可能就是一辆小汽车的钱。所以，数值模拟真是省下真金白银。而且，连模具应力、温度场都能预测，你不觉得这像给锻造装上了透视眼吗？

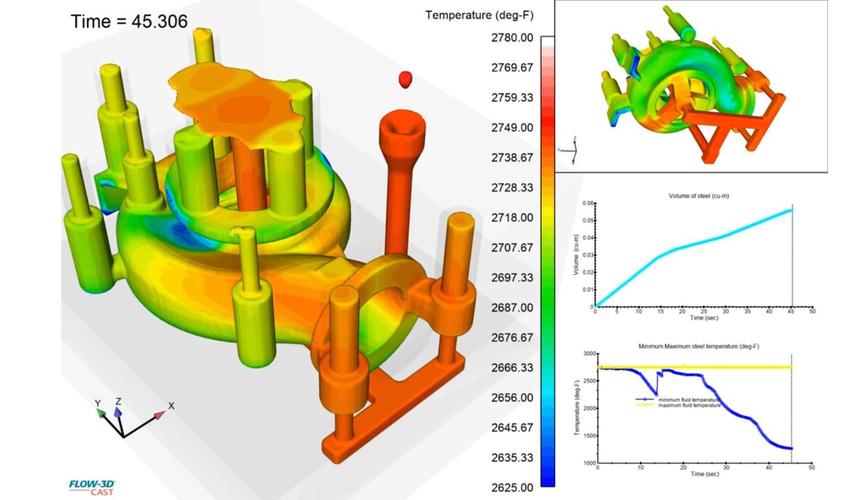

锻造工艺数值模拟软件界面温度场分布

锻件探伤那点事儿：UT和MT可别搞混

说到无损检测，我忍不住吐槽——有些采购经理只认“UT二级合格”，却对锻件的实际工况一无所知。有一回一个用户坚持要对一个直径2米的齿圈做全面RT（射线检测），成本翻了几倍不说，周期拖了一个月。我说你一个风电齿轮箱里的齿圈，主要承受疲劳载荷，关键区域做MT（磁粉检测）和UT（超声波检测）完全够用，他偏不信。最后拿着报告跟我说：“王工，你是对的…就是多花了几十万。” 我能说啥？

问：锻件常见的内部缺陷有哪些？怎么判断要不要报废？

答：常见的就是缩孔残余、疏松、白点、夹杂物，还有锻造裂纹。一般我们用超声波探伤找内部缺陷，有标准图谱对照。如果单个缺陷当量尺寸超过规定，或者密集性缺陷在某个区域扎堆，那就得慎重了。但千万别一看到反射波就判死刑。有时可通过打磨、补焊修复，前提是不影响最终使用性能。关键还是理解零件的受力状态，和客户、规范三方沟通。我见过很多锻件被误判报废，其实稍加处理就能用，浪费了材料和能源。

问：自由锻和模锻出来的锻件，机械性能有差别吗？

答：严格来说，有。模锻因为金属流线更完整，沿外形分布，所以在纤维方向上的强度、韧性会更高。自由锻的流线比较平直，有时被机械加工切断，对性能不利。但这不是绝对的——现在的自由锻通过局部镦粗、拔长，也可以控制流线。另外，锻后热处理对性能的影响可能比锻造方式还大。我遇到过一个案例：同一炉钢水做的模锻连杆和自由锻连杆，模锻的疲劳寿命反而低，因为模锻冷却太快导致晶粒粗大。所以，还得看细节。

新材料带来的挑战——钛合金锻件真太难伺候

这几年航空锻件需求爆增，钛合金Ti-6Al-4V简直成了车间常客。可这材料啊，对温度太敏感。低于900℃变形抗力急剧上升，超过相变点又容易生成魏氏组织，很脆。去年我们试制一个飞机隔框锻件，模具预热到300℃，润滑剂喷了一层又一层，结果还是出现开裂。后来发现是转移时间太长，坯料表面温度降了80度。最后逼得我们改造了一台专用快速转移机器人，全程保温。就这一个小细节，搞了半年。

还有高温合金，比如IN718，锻造窗口窄得像走钢丝。这时候，工艺纪律必须铁一样硬：加热速度、保温时间、终锻温度、变形量……一个参数飘了，整炉报废。说真心话，干锻造这行，经验和科技缺一不可。老一辈靠耳朵听锤声，我们这代靠传感器和模拟，但核心还是对金属流动的感知。

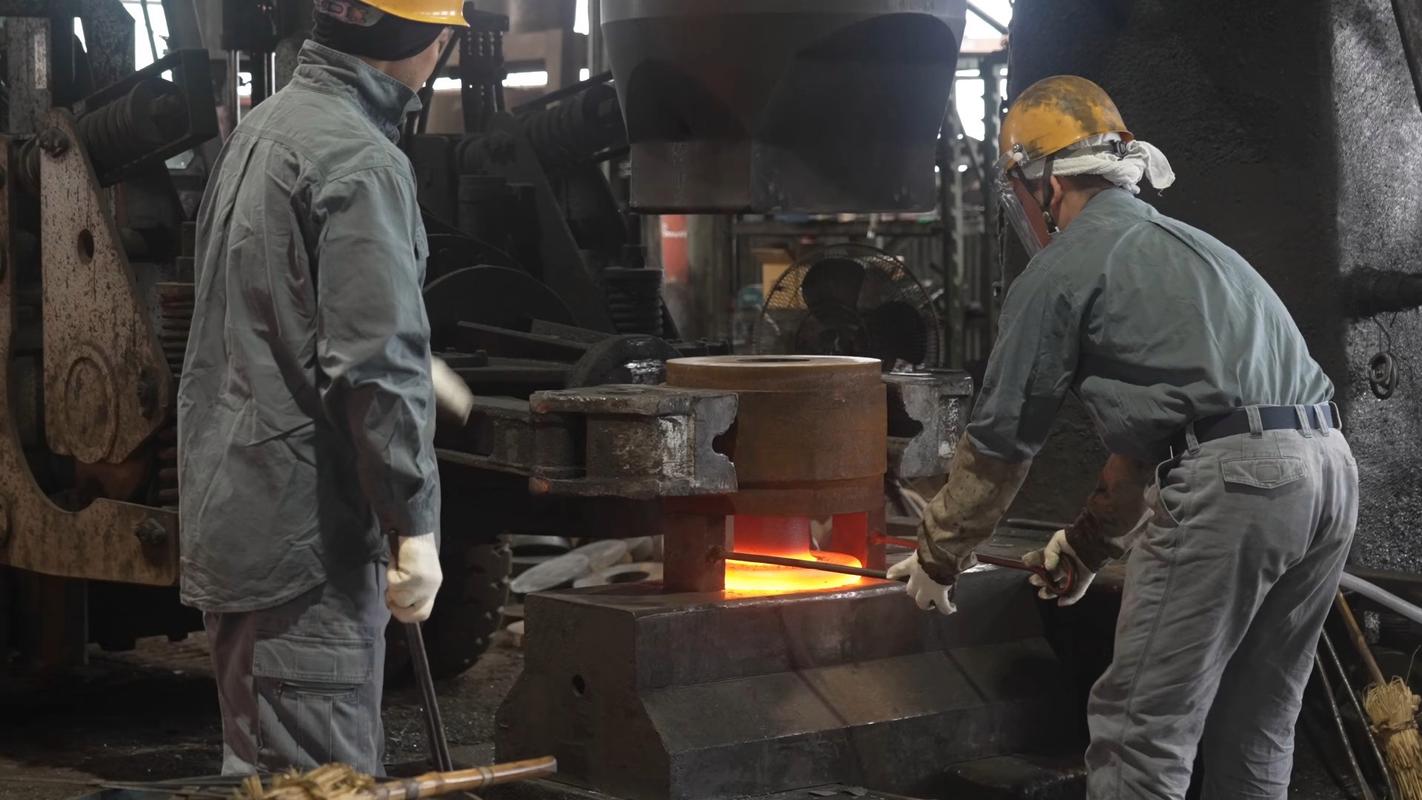

锻造车间工人操作快锻机锻造钛合金锻件

绿色锻造：不是口号，是真省钱

很多人觉得锻造是高能耗行业，确实，加热炉一开半年不停。但你算过吗？用精密模锻生产齿轮，材料利用率能从自由锻的40%提高到80%以上。省下的不仅是材料，还有后续切削的能耗、刀具损耗。像冷锻、温锻，能耗更低，还减少氧化皮。一个做汽车转向节的客户，改成冷锻后，每件成本降了5元，一年产量百万件，啥概念？

另外，锻造余热淬火已经不算新技术，但很多厂还是锻完冷却再加热热处理，白白浪费热。如果我们把锻后余温直接送入淬火槽，电费能省下30%。别小看这些，工业领域降本增效就得从这种地方抠。

说到底，锻件这行业，看着粗犷，实则精细。从青铜时代的冷兵器，到如今单体重200吨的核电转子；从作坊里的锤子，到万吨级的智能装备，锻造一直是把金属”驯服“的艺术。只不过，现在我们手里的锤子，能看得更准、打得更巧。

哪天你要再问锻件的事，最好带上一瓶好酒，咱们边喝边聊，哈哈。
