干了二十年铸造，最怕什么？不是钢水温度不够，也不是砂型强度不足——而是那该死的铸件缺陷，总是悄无声息地冒出来，让你半夜惊醒去车间复检。气孔、缩松、裂纹……每一个都像一颗定时炸弹，指不定什么时候就把订单炸飞了。今天不聊理论，就说我这些年踩过的坑，和一点点琢磨出来的门道。

铸件内部缩松缺陷X光检测图像

气孔，永远绕不过的坎

气孔，永远绕不过的坎

说实话，气孔问题我搞了十年才算真正摸透。你按照教科书上那一套，控制型砂水分、提高透气性、设置出气冒口……结果呢？该出还是出。后来才发现，关键往往在一些不起眼的细节上。

比如浇注速度。快了不行，慢了也不行。有次一批泵体铸件，加工后表面全是针孔状的小黑点，查了三天没找到原因——最后发现是浇包没烘透，那天下雨，潮湿得厉害。一个老师傅说，浇包预热温度至少要到600℃以上，而且要用测温枪确认，不能凭感觉。我们一试，果然好了。

又比如树脂砂造型，固化剂加入量稍微多一点，发气量就上去了，偏偏那段时间车间为了追求生产效率，混砂机速度开得飞快……出了事才知道，过程参数不是摆设。我现在规定：每批型砂必须测发气量，超过 15ml/g 直接报废。别嫌浪费，一个废品铸件成本多少？算算账就清楚了。

缩松，看不见的杀手

比起气孔明晃晃地趴在表面，缩松更阴险。它藏在铸件厚大断面中心，超声波探伤一打一个不吱声。客户装机后出了问题，那损失可不是赔一个铸件的事。

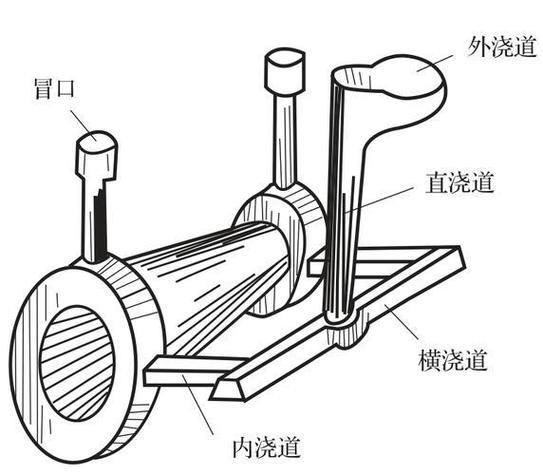

怎么办呢？补缩！道理都懂，但真正做好冒口设计，难。给你看张老图纸——

铸钢件冒口补缩距离设计图

这个齿圈铸件，重三吨多，最初冒口放在法兰外侧，结果内孔处加工后全是缩松。后来我们改用保温冒口套，并且把冒口颈加长，直接伸到热节中心——效果立竿见影！不过保温冒口套也讲究，别买劣质货，有的厂家掺水玻璃太多，根本不保温。我们吃过亏。

还有一个容易忽略的：浇注温度不能太高。很多人觉得温度高流动性好，补缩容易。实际上，温度过高会增大液态收缩，反而更容易产生缩孔缩松。尤其球墨铸铁，控制在 1320-1360℃ 浇注最稳当。

问：我们厂生产的小型薄壁灰铁件，总是出现白口，这是为什么？

答：薄壁小件冷速快，白口倾向本来就大。首先要检查碳硅当量，如果低于共晶点太多，就要提高碳含量。其次，检查孕育处理——很多时候是孕育衰退了。试试用高效复合孕育剂，随流加入，0.1%-0.2% 就够了。还有，湿型砂水分不要低于 3.5%，否则会激冷。最后，落砂时间别太早，让铸件在型内缓冷一段时间。

问：我们做的不锈钢精密铸件，表面经常有麻点，像橘子皮一样，怎么解决？

答：你说的“麻点”大概率是表面气孔，精密铸造通常叫“针孔”。不锈钢液吸气很厉害，根源在脱氧不良。我们过去常遇到，后来强制规定：炉前必须用铝终脱氧，铝丝用量 0.08%-0.12%，然后立即浇注。同时，型壳焙烧温度一定到 1050℃ 以上，彻底烧掉残蜡和水分。还有，面浆和背浆的粘结剂配比要稳定，别为了省成本多加水。

裂纹，压力容器的死穴

裂纹，压力容器的死穴

裂纹分热裂和冷裂。热裂常发生在铸件收缩受阻的部位，拐角、壁厚突变处。我见过最惊险的一次，一个船用泵体，试压时直接炸开一道 20 公分的口子——幸亏旁边没人。原因呢？圆角 R 角太小，应力集中；还加上打箱太早，开箱瞬间温差应力把铸件撕了。

冷裂大多在铸件冷却后期或清理时产生，残余应力是元凶。现在很多厂上三维扫描了，铸件出来先扫一遍，看看变形量，再结合模拟软件做应力分析，提前预判。我们去年买了一台手持式激光扫描仪，虽然不便宜，但比起动辄几十万的产品索赔，值了。数字化手段，该上就得上，不敢再赌运气了。

还有一个反直觉的经验：球铁铸件，如果原材料含硫量偏高，反而容易产生裂纹。因为硫会形成低熔点硫化物，削弱晶界强度。我们吃过国产生铁的亏，后来全部改用进口高纯生铁，问题一下子就没了。

写在最后：几点良心建议

写在最后：几点良心建议

一是别迷信“老师傅手感”。我尊重经验，但数据不会骗人。该上的检测设备——光谱仪、热分析仪、X 光机、三维扫描——咬咬牙也要投。二是工艺纪律要死守。比如浇注前测温度，磨箱扣箱复查定位，这些动作看似多余，可哪一次出大事不是疏忽了？三是永远留余地。工艺方案别做得太满，铸件结构能加补贴就加补贴，能放加工余量就放宽点，给自己留条后路。毕竟，铸造这行，不确定性太多了，我们能做的，就是用最笨的办法，防住最糟的可能。

深夜写这些，窗外车间还亮着灯，炉子正轰隆隆地响。干了半辈子铸造，还是常觉如履薄冰。但每当看到自己亲手做出的铸件，在机器里严丝合缝地转动，那种踏实感……也是什么都替代不了的。
