上周，一个年轻工程师拿着图纸来找我，兴冲冲地说：“王工，你看我这个焊接结构设计得多紧凑，应力分析完美！”我瞄了一眼，差点把咖啡喷出来——那个接头位置，简直是为疲劳开裂量身定做的。

设计再漂亮，焊后变形你算过吗？

说实话，残余应力这东西，就像焊接结构的“原罪”。你画图时假设材料是各向同性的，可焊缝一冷却，收缩不均匀，整个构件就扭曲了。我见过最夸张的一个案例：一个长10米的箱型梁，焊完后两端翘起8毫米！项目经理当场崩溃——装配孔都对不上了。后来怎么解决的？火焰矫正，一点点烤回来，但内部的残余应力分布彻底乱套了。

所以啊，别看有限元分析云图红红绿绿的挺好看，实际焊接时，焊接变形才是第一道鬼门关。特别是薄板结构，热输入一大，直接鼓包。❗有个诀窍：采用分段退焊法，或者加上刚性固定，能救急。但根本的，你得在设计阶段就留出反变形量。这事儿，老家伙们都懂，但新人总不信邪。

大型焊接结构焊后变形火焰矫正现场

那条不起眼的焊缝，为什么断了？

那条不起眼的焊缝，为什么断了？

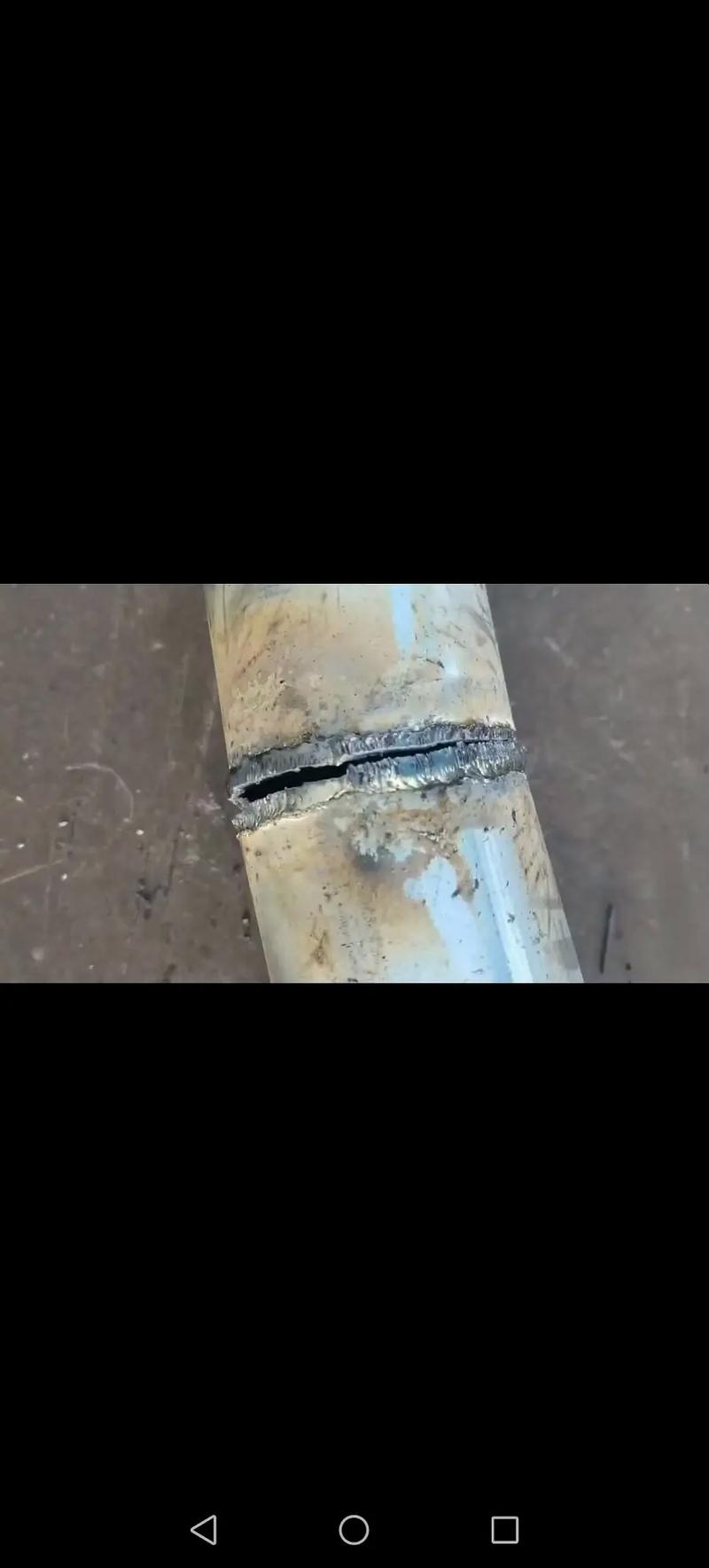

焊接结构的失效，十有八九不是静载拉断的。是疲劳。而疲劳的源头，往往就是一个小得肉眼难辨的焊接缺陷——咬边、气孔，或者更致命的未熔合。我记得某次设备事故分析，断口上那个0.5毫米的夹渣，在交变载荷下就像个微型拉链头，一点点撕开了整个承载接头。你花大价钱买的高强钢，强度再多都没用，疲劳强度才是命门。

💡 这里得狠狠敲黑板：焊接接头的设计，千万别弄成刚度突变。平滑过渡，圆弧过渡，不惜多费点料也要把应力集中降下来。有些人觉得加个加强板就安全了，结果加强板的端部焊缝又成了新的疲劳源——这叫按下葫芦浮起瓢。

来，直接上干货，这是我自己总结的几条防止疲劳开裂的实操经验：

• 焊趾打磨：用砂轮把焊缝和母材的交界处磨出平滑的凹槽，能成倍提高疲劳寿命。费工？是费工，但比事后赔钱强。
• 锤击焊缝：焊后趁热用气锤敲击，释放部分残余应力，还能改善组织。不过别在低温钢上乱敲，会出事的。
• 采用TIG重熔：对关键焊缝来一道不填丝的TIG重熔，把表面的咬边、微裂纹“抚平”。这招在铝合金焊接结构上尤其管用。

QA：那些你不敢问，但肯定会遇到的问题

问：“我们车间一直用CO2气保焊，焊出来老是飞溅多、成形差，有没有什么立竿见影的改进办法？”

答：哈哈，这是通病。先别急着调参数，检查几样东西：导电嘴是不是磨损了？保护气体流量是不是被风一吹就散了？还有，焊丝杆伸长度是不是过长？这几个小细节，比改混合气更有效。如果还不行，换用脉冲焊机，那飞溅控制是天壤之别。不过——老板可能舍不得钱。话说回来，焊接工艺的稳定性，七分靠设备，三分靠人，别总怪焊工手艺潮。

问：“我们设计了一个全焊透的刚性节点，但计算时发现应力太高，加厚板子又超重，怎么权衡？”

答：这问题问到根上了！全焊透不是万能药。如果焊缝太密集，残余应力能把材料拉裂。我建议你考虑一下“柔性节点”的思路，适当削弱局部刚度，让应力流动起来。比如开个卸载槽，或者改成部分焊透配合盖板结构。记住，焊接结构不是铁板一块，得学会“以柔克刚”。很多规范上的计算方法，根本没考虑焊接顺序导致的残余应力叠加，你用那个去校核，本身就是刻舟求剑。

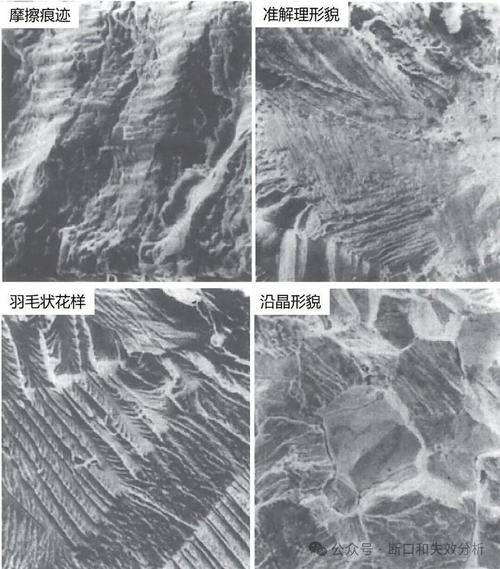

焊接结构疲劳试验断口微观特征

别再迷信焊后热处理了

一提到消除残余应力，很多人张口就是“退火”。嗯，退火是有用，但对于大型焊接结构，你上哪儿找那么大的炉子？再说，退火过程中构件自身的重量就能造成新的变形。更坑的是，有些材料（比如某些低合金高强钢）对退火温度和冷却速率敏感得很，稍有不慎，性能反而下降。我见过一个案例，退火后硬度掉了一大截，现场直接判废。所以现在越来越多的工艺改用振动时效，虽然效果有争议，但至少方便、省能源，而且不会改变材料本身的力学性能。✅ 实用主义第一嘛。

说到这儿，我想起一个挺讽刺的事儿——很多焊接结构的设计标准，包括一些权威的疲劳评估规范，里面的S-N曲线数据都是基于几十年前的小尺寸试样。用到今天的大型、厚板焊接构件上，完全不是一回事儿。尺寸效应、焊接残余应力的分布、载荷的多轴特性……这些因素的影响被严重低估。所以，如果你做的产品是关乎人命的（比如压力容器、起重机械），别光看标准，多做原型试验，多做焊接工艺评定。那可是保命的钱，不能省。

最后，分享一个我自己的“野路子”经验：对新设计的什么“完美焊接接头”，我都习惯先用气刨在焊缝背面刨一道，看看内部到底熔合得怎么样。有时候表面漂亮，内部全是虚的。这么多年了，我只相信亲眼看到的熔池和割开的断面——毕竟，焊接结构不会说谎，坏的时候从来不提前打招呼。
