说实话，干粉末冶金这行越久，越发觉得——烧结简直就是个玄学现场。压坯看起来漂漂亮亮，密度均匀，结果出炉一看，裂了。或者更气人，没裂，但金相一磨，孔隙率大得能养鱼。这时候你再看烧结曲线，跟心电图似的，每一个拐点都可能是坑。

很多人以为烧结不就是“烧一下”嘛，把压坯扔进烧结炉，温度到了，时间够了，自然就成零件了。真要这么简单，我们这些工艺工程师早失业了。💡恰恰相反，烧结才是粉末冶金零件的“基因编辑”时刻——你前面混粉、压制做得再好，烧结参数没调对，出来的东西可能连强度都保不住，更别提尺寸精度了。

粉末冶金烧结炉高温区内部观察

温度、时间、气氛——三座大山

温度、时间、气氛——三座大山

烧结工艺的核心，说白了就是三个变量：烧结温度、保温时间、保护气氛。但很多工艺卡上只写个“1120℃±10”，这其实是个巨坑。为啥？因为炉子里的实际温度分布，跟你热电偶测的压根不是一回事。尤其是连续式网带炉，中间区和边上的温差能有20℃往上走，你的零件要是刚好放在冷点，那批次的强度波动能让你怀疑人生。

我记得有次做铁基含油轴承，客户要求压溃强度≥400MPa。我们试了十几种温度组合，从1080烧到1150，结果发现最优窗口窄得离谱——1115℃到1125℃之间，超出这个范围强度直接掉到350以下。❗像这种窄窗口工艺，必须配上炉温均匀性检测，不然就是赌博。可很多小厂根本不测炉温均匀性……唉，说多都是泪。

气氛控制才是真正的分水岭

搞烧结最怕啥？氧化、脱碳、渗碳失控。气氛不对，表面一脱碳，硬度就没了，那还做什么结构件？现在主流的保护气氛是氮氢混合气，但纯度和露点控制实际执行起来一塌糊涂。有的厂子为了省成本，氨分解气纯度都不够，炉管里残留氨气，烧结后零件表面发蓝，还带点脆性——这能好用？

最近几年，真空烧结越来越流行，特别是对于不锈钢粉末零件。真空下升温时，粉末颗粒表面的氧化物能被还原掉，得到的零件光洁度、耐腐蚀性都好很多。不过真空烧结炉贵啊，维护还麻烦，一般小老板听了报价就摇头。但我严重推荐做高端医疗器械粉末零件的同行上真空烧结，那组织均匀性，真不是气氛炉能比的。

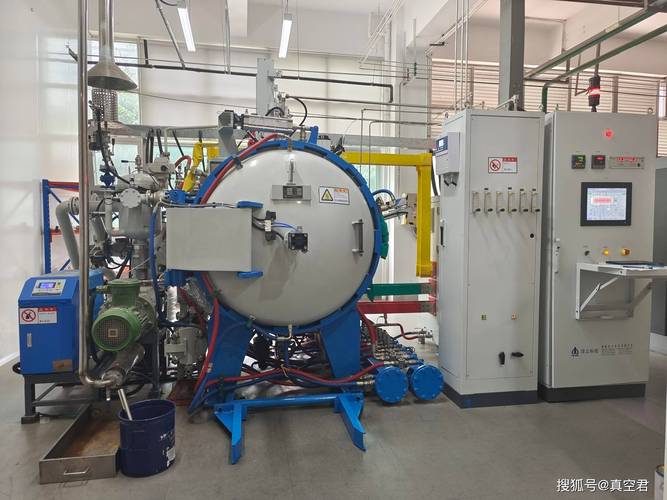

粉末冶金真空烧结炉操作面板

问：我做的铁铜合金烧结件总是出现铜渗出，温度已经降了还是不行，怎么办？

答：铜渗出这事儿，温度只是表象。根本原因是铜的分布和润湿性。如果混粉时铜粉颗粒太粗，或者压坯密度过低，铜熔化后毛细作用不均匀，就容易局部富集渗出来。试这三个调整：1）铜粉粒度改用-325目；2）生坯密度提高到6.8g/cm³以上；3）在烧结升温到铜熔点附近（1083℃）时原地保温15分钟，让铜预扩散。我调过十几个类似案例，这招屡试不爽。

烧结后处理——别以为出炉就完了

很多新手会踩一个雷：烧结完直接空冷，然后发现尺寸缩得亲妈都不认识了。其实粉末冶金零件的尺寸变化是个系统工程，从压制回弹到烧结收缩，再到后续精整，一环扣一环。好的工艺工程师会在做模具设计时就反推出烧结收缩率，但这需要大量数据积累。

现在流行“烧结硬化”——在烧结冷却段控制冷速，直接获得马氏体组织，省去后续热处理。这招对低合金钢粉特别有效，但得配专业的烧结硬化炉，冷却速率要能飙到5℃/s以上。不然出来的组织是贝氏体混珠光体，硬度还是不达标。✅我们厂去年引进了快速对流冷却系统，620℃以上冷速干到8℃/s，齿轮零件出来表面硬度HRC35，还算稳。

问：烧结后零件发现表面有微小麻点，像针孔一样，是什么原因？怎么避免？

答：针孔十有八九是润滑剂残留没烧干净。排查三个环节：一是脱脂段温度是否足够，时间是否够长——很多人为了赶产量把脱脂带时间压缩，润滑剂还没分解完就进高温区，气体一憋，表面就成麻子了。二是脱脂段的气氛流通是否顺畅，如果排气不畅，碳氢化合物分压高，反而会析出碳。三是粉末本身润滑剂含量是否过高，超过0.8%就危险了。解决方案：延长脱脂段时间，或者把脱脂段温度提高20-30℃，同时保证气流量足够。

粉末冶金零件烧结前后尺寸对比

数字孪生？听起来虚，用起来真香

数字孪生？听起来虚，用起来真香

别以为数字化离粉末冶金很远。去年我们给一条烧结线上了数字孪生系统，能实时模拟炉内每一托盘的温度场、气流场。刚开始觉得就是个花架子，直到有一次它预警第三加热区温差超标，一查，果然是加热棒坏了一根。这要没预警，那一整批零件都得报废——那可是一炉3吨的订单啊！😂现在我对数字孪生是服气的，虽然建模费劲，但确实能避免灾难性质量事故。

粉末冶金的未来，一定是烧结工艺的精细化和智能化。别再把它当成“烧烧就好”的环节了，这里头的门道，够琢磨一辈子的。
