十多年前刚进车间那会儿，师傅指着熔炼炉跟我说：'这东西，三分技术七分经验。' 当时不以为然，觉得温度到了投料就行。 结果第一批活儿就给我上了一课——铝液流动性差得要命，铸件全是冷隔。 一查记录，温度曲线完美。 怪了！

后来才搞明白，热电偶的位置偏差能让读数跟实际熔体温度差出二三十度。 你测的是炉壁附近，而搅拌不匀的中心区早就凉了半截。 真坑。

熔炼温度控制：别迷信仪表盘

现在不少厂上了PLC和SCADA，大屏红红绿绿的，看着挺唬人。 但说实话，那些数字有时候比女人的心思还难猜。 有次我死盯着一台进口红外测温仪，它告诉我铝液720℃，可舀出来一浇，明显过烧。 拆开护套一看，镜片被挥发物糊了一层膜，它测的是膜的温度，不是铝液。 这谁能想到？

所以现在我看温度，必须'三对照'：仪表读数、观察熔体表面状态、取样看断口。 尤其是做A356之类对过热敏感的牌号——一旦铝液在炉内停留超过四小时，哪怕温度没超，晶粒也粗大得没法看。 这事儿书本上可不会用三号黑体给你标出来。

熔炼温度监测热电偶安装现场

问：为什么我严格按照温度曲线，还老是出废品？
答：别光看曲线，那个只能说明你的加热元件在干活。 你得盯着三样：一是熔池有没有'死角'，特别是电阻炉，底部和角落往往低10℃以上；二是热电偶的插入深度，很多人图省事只插进去一半，测到的其实是炉气温度；三是加料顺序，大块冷料咣当砸进去，局部温降能瞬时拉低50℃，这时候曲线反应不过来。 我建议挂一支手持式测温枪，每炉至少手动校核三次，尤其合金化之后。 别怕麻烦，废一炉的成本够你买十把测温枪。

渣处理与除气：小环节，大麻烦

熔炼这行有个黑色幽默：你花大价钱买的A00铝锭，可能最后毁在一勺子渣上。 除气除渣这环节，看着粗拉，实则精细得要命。 我曾在南方一家压铸厂见过，他们用旋转除气机，氮气纯度标着99.99%，可转子只转两分钟就提起来。 我说你糊弄鬼呢，气泡都还没散匀。 后来他们把除气时间延长到六分钟，针孔度直接从三级掉到一级，老板差点给我磕一个。

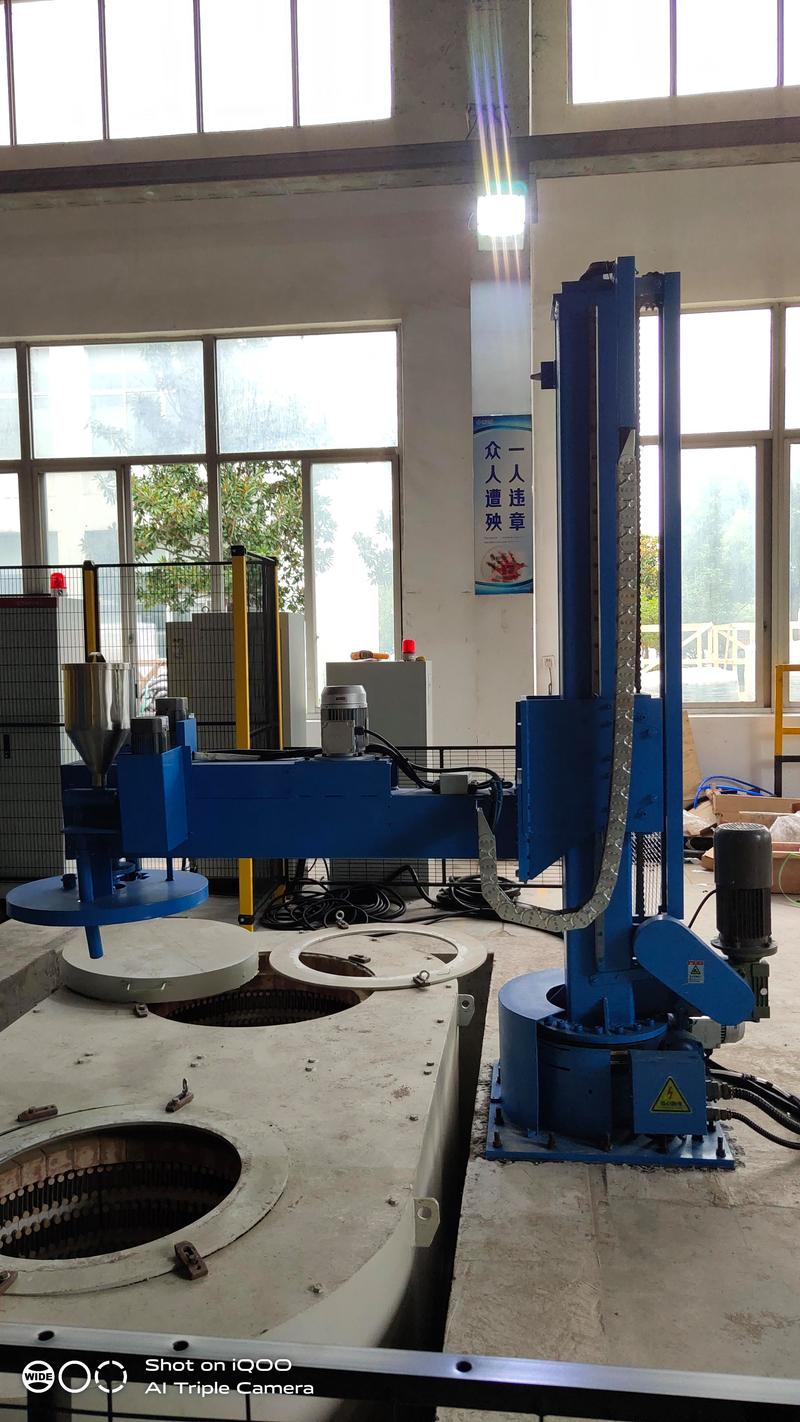

铝合金熔炼旋转除气设备作业中

不过也不是时间越长越好。 有一回我犯轴，把除气搞了十二分钟，结果铝液吸氢反而更严重了。 为啥？ 因为转子搅动太猛，把表面的氧化膜卷进去了，那层氧化膜带着水汽，一分解全是氢。 所以现在我都跟人讲：除气手法比设备更重要，气流量、转子深度、旋转速度，得三者匹配，像调鸡尾酒一样。

问：除气时浮渣特别多，是不是精炼剂不好？
答：不一定。 我走过的弯路告诉你：浮渣多，八成是熔炼温度偏低或者扒渣前静置时间不够。 铝液温度如果还在液相线附近挣扎，精炼剂产生的气泡根本带不出深处夹渣，反而把半凝固的渣推到表面，看起来很壮观，其实底下还是脏的。 先把温度提溜到730-750℃，让流动性充分起来，再下精炼剂。 另外，除气完后别急着扒渣，静置5-8分钟，让气泡有充分上浮和吸附的时间。 扒渣动作要轻、要快，像是在汤面上撩一层浮油，别把底下干净铝液搅浑了。 最后一个私房招：扒渣前往液面撒一层薄薄的覆盖剂，能把散渣聚成团，一勺子下去干干净净。

节能降耗的实战窍门

节能降耗的实战窍门

现在是电价踩着跟斗往上翻，熔炼车间的能耗表跑得比博尔特还快。 有些厂还在用九十年代的保温砖砌炉衬，炉壳烫得能煎鸡蛋，一天白扔几百度电。 换炉衬？ 投入是大，但算笔账：一条10吨的燃气熔化炉，改用纳米绝热板加陶瓷纤维模块，能耗至少降12%，半年回本。 还有蓄热式烧嘴，废气余热用来预热助燃空气，听着玄乎，其实就是给炉子戴了个口罩——热能别那么痛快地跑掉。

加料顺序上也能抠出真金白银。 回炉料、浇道、废铸件，先铺炉底，因为它们是热的（刚从清砂滚筒出来），能预烘一下；然后放难熔的中间合金，比如铝硅、铝锰，利用下层的热辐射慢慢熔化；最后压上干净的铝锭。 千万别先甩铝锭，它化了之后，那些碎小的中间合金浮在表面，容易氧化烧损。 我曾经测过，调整加料顺序后，硅元素的实收率从92%提到了97%，一吨下来少损失几十公斤，够买全家桶了。

还有个邪门的——磁场搅拌。 不是给每台炉子都装电磁搅拌器，那太贵。 我用过一种贴在炉底的旋转永磁体，靠变频器带着转，在铝液里产生涡流，搅拌得很匀，不用开炉门插管子。 测温均匀性提升了，熔化速度也快了，关键是避免了人工搅拌带来的吸气。 这玩意适合连续生产的集中熔化炉，保温炉没必要。

说了这么多，其实熔炼这活，说到底是个细致工程。 设备是骨架，操作是血肉，而判断力是灵魂。 别指望一套全自动系统能包治百病，它连热电偶歪了都不知道。 你还得时不时上去看看火苗颜色，闻闻有没有怪味（氯气除气那个劲儿，一闻就忘不了），摸摸炉壳烫不烫手。

这些年摔打过来，我最大的心得就是：尊重每一炉金属的'脾气'。 这批废料含镁高？那熔点会降，你别按常规升温。 昨晚下雨了，空气湿度大？铝液吸氢倾向就高，除气量加半。 书本上给的是标准答案，车间里出的全是附加题。 怎么办？ 没捷径，多干，多记，多琢磨。
