进入钢厂，那股热浪扑面而来。一千六百度的钢水在炉内沸腾，像地底的岩浆被驯服。知道吗？这炉钢水刚经过精炼，杂质含量已经降到百万分之一。一百万！那是怎样一个概念——如果钢水是个装满沙子的足球场，杂质不过是其中的几粒沙。 说实话，做这行久了，每次看到屏幕上的成分检测数据，还是会心里咯噔一下。氧、硫、磷、氢……这些家伙，顽固得像鞋底的口香糖。早年我刚入行那会儿，炉外精炼技术还没这么普及，低合金钢的氢致裂纹能把一整根主轴废掉，就问你怕不怕。

精炼不是镀金，是换血

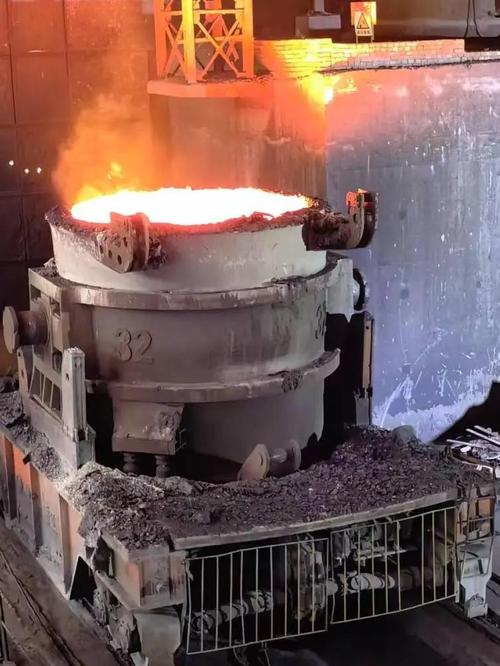

很多人把精炼误解成锦上添花——就是调调成分，加点合金？错。大错特错。 精炼是钢水脱胎换骨的关键一步。转炉或电炉出来的钢水，说白了还是半成品，氧含量动辄几百 ppm，硫磷高得离谱。你指望它直接上连铸？那出来的坯子，中心偏析、夹杂物超标，用户能骂到你自闭。 钢铁精炼 RH 真空脱气装置示意图 我见过最离谱的一次，某厂没上 RH 真空脱气，硬着头皮浇铸 42CrMo 大圆坯，结果探伤全是白点。一整炉钢，三百吨，全废。老板脸都绿了。那种痛，没经历过的人不会懂。所以现在几十万一炉的真空处理，贵吗？贵，但太值了。 问：精炼到底贵不贵？值不值？ 答：看你怎么算。一套 LF 炉加 RH，投资上亿，吨钢成本增加几百块。但它能让钢水成分命中率从 80% 提到 99%，夹杂物评级从 B2 降到 A0，甚至 AA。你拿去做风电主轴、核电站螺栓，每根多卖几千块。更别提质量异议返工、客户索赔这些隐性成本。这笔账，算过的老板都抢着上。

真空循环脱气那点事儿

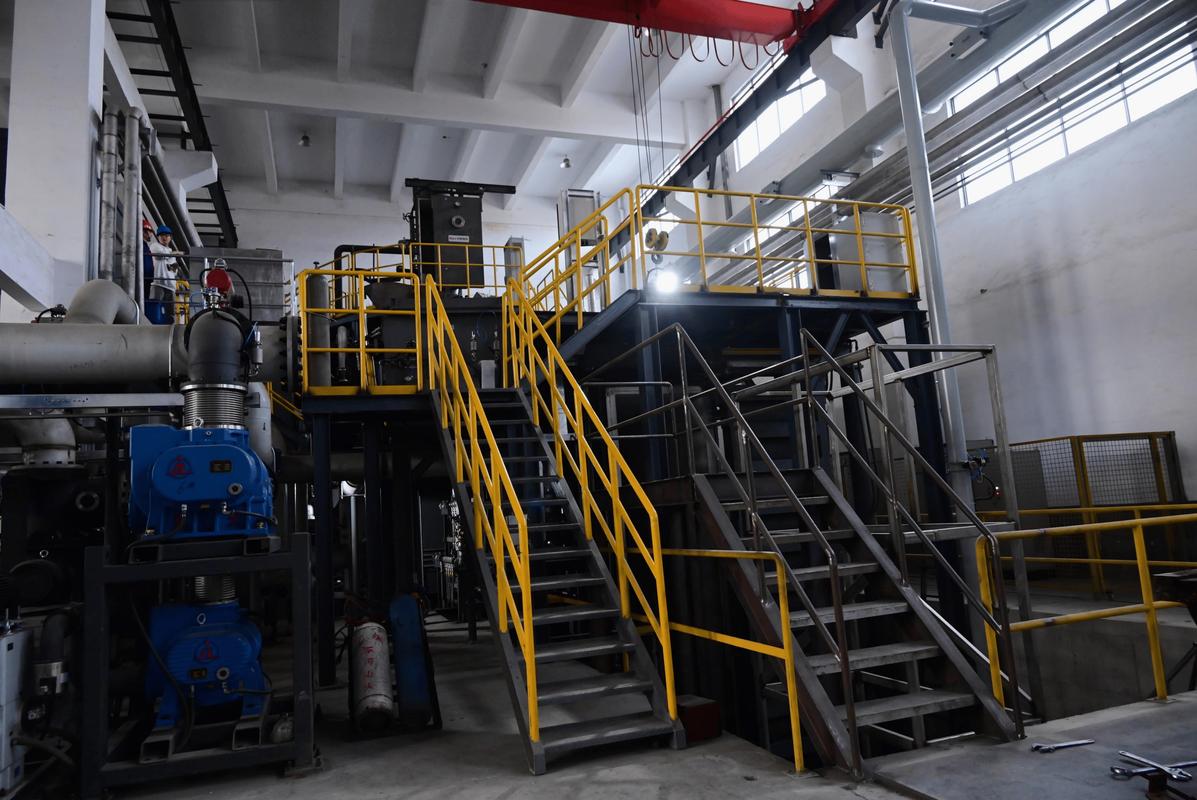

RH 精炼，圈内人叫它“大炮筒子”。两个插入管插进钢包，靠压差把钢水吸上去，在真空室里兜一圈再流回来。看着简单？里面的门道能写本书。 脱氢最见功夫。氢分压得抽到 67Pa 以下，钢水循环流量要控制在每分钟一百五十吨以上——低了脱气慢，高了冲刷耐材。我调过一个项目，氩气孔眼堵了大半，循环流量只有设计值的六成，氢含量死活降不到 1.5ppm 以下。后来逼得没办法，停炉清孔，拿内窥镜一个个查。毛病找到了，孔型设计不合理，积渣太快。改完立马见效。 真空循环脱气精炼操作现场 还有脱硫。LF 炉造白渣是基本功，但你知道怎么让渣子氟含量既够又不把炉盖腐蚀穿吗？经验。纯经验。有的工长凭渣子颜色、手感就能判断粘度。这里没有标准化答案，说白了，是人机合一的艺术。 问：精炼流程那么复杂，怎么保证每炉钢一致？ 答：自动化啊！别把 2025 年的精炼还当 1995 年。现在智能精炼系统能实时跟踪钢水成分、温度、氧活度，模型自动计算合金加入量、真空时间、吹氩强度。我们厂用的那套，学习了几万炉历史数据，碳含量能控制在 ±0.005% 内，比最牛的操作工还稳。但系统再聪明，也得有人盯着——炉况波动、传感器漂移，机器察觉不了的风险，老师傅一眼就知道。

那些坑，我替你踩过了

精炼车间呆久了，什么幺蛾子都见过。 比如夹杂物变性。钙处理线得喂得恰到好处，喂少了 Al2O3 堵水口，喂多了生成 CaS，照样堵。有次夜班，操作工犯困，钙线多喂了三十米，结果连铸中间包水口冻死，全流断浇。半夜三点叫停，车间一片鬼哭狼嚎。教训：永远别把精炼当儿戏，它不给你改错的机会。 钢包炉精炼钙处理操作监控 又比如耐材。渣线砖蚀损，是最隐蔽的杀手。肉眼看不出来，等发现钢水渗入砖缝、钢包壳红了半边，就是灾难。现在好了，有激光测厚仪，每炉扫一下；还有埋入式热电偶，实时监控包衬温度。这些“小玩意儿”，关键时刻救整炉命。 精炼这件事儿，说到底，是和杂质、和不确定性较劲。每一炉钢，都是一场限时战役。你得在 30 到 50 分钟内，完成脱气、合金化、调温、去夹杂，一步不能乱。赢了，钢水清亮如镜，铸出的坯子内外皆优；输了，代价就是赔钱、赔信誉。 我常跟徒弟说：别嫌精炼枯燥。你手里流过去的不是钢水，是高铁的轮对、是深海管线的接头、是火箭壳体的骨架。杂质少一点，人命就稳一分。 就这么简单。
