伺服系统调试实战:从崩溃到佛系,我用了三年
先讲个笑话——我刚入行那会儿,觉得伺服调试不就是设几个参数嘛,增益调大点,刚性拉满,机器跑得飞快。现在想想,真是天真得可以。
你见过凌晨三点的调试现场吗?我见过。不是因为加班,是因为那个该死的伺服电机,一到晚上就自己抽搐,像癫痫发作一样。电工查了三天,最后发现是隔壁车间的电焊机在作祟。接地没做好。操。
参数整定,不是玄学但胜似玄学
伺服系统的核心是什么?闭环控制。编码器反馈,位置环、速度环、电流环,三环嵌套。理论上一套PID打天下。但现实呢?你按照公式算出来的增益值,电机要么软得像面条,要么直接啸叫到你怀疑人生。说实话,很多老手的经验都是试出来的,没有绝对的对错。
有个项目,用的伺服电机是日系的,驱动器自整定功能贼强大。我把自动增益一开,那曲线完美得跟教科书似的。然后带载一跑,轴直接撞限位了。超调量太大,惯量比没算准!自动整定它不知道你的机械结构有多脆弱。后来还是手动降增益,一点一点调到平稳,花了两天。💡 记住,响应速度和稳定性永远在打架,你要学会取舍。
伺服PID参数调整前后响应曲线对比图
接线不是简单的对色号
我碰到最离谱的一次,设备运到客户现场,上电就报编码器故障。查来查去,线缆两端屏蔽层都没接。那个施工队还振振有词:“我们接的线,颜色都对啊。” 对个屁!编码器信号线必须用双绞屏蔽线,单端接地,而且远离动力线。这些细节,手册上写得明明白白,但就是没人看。
还有一次,伺服驱动器频繁过流报警。电机空载都烫手。最终发现,UVW三相线接错了顺序!相序错误会引起电机内部磁链混乱,电流急剧增大。幸运的是驱动器保护及时,否则价值几万的伺服电机直接烧毁。❗ 接线完毕,一定要手动转轴检查方向,或者用驱动器自带的“点动”功能确认,别直接上使能。

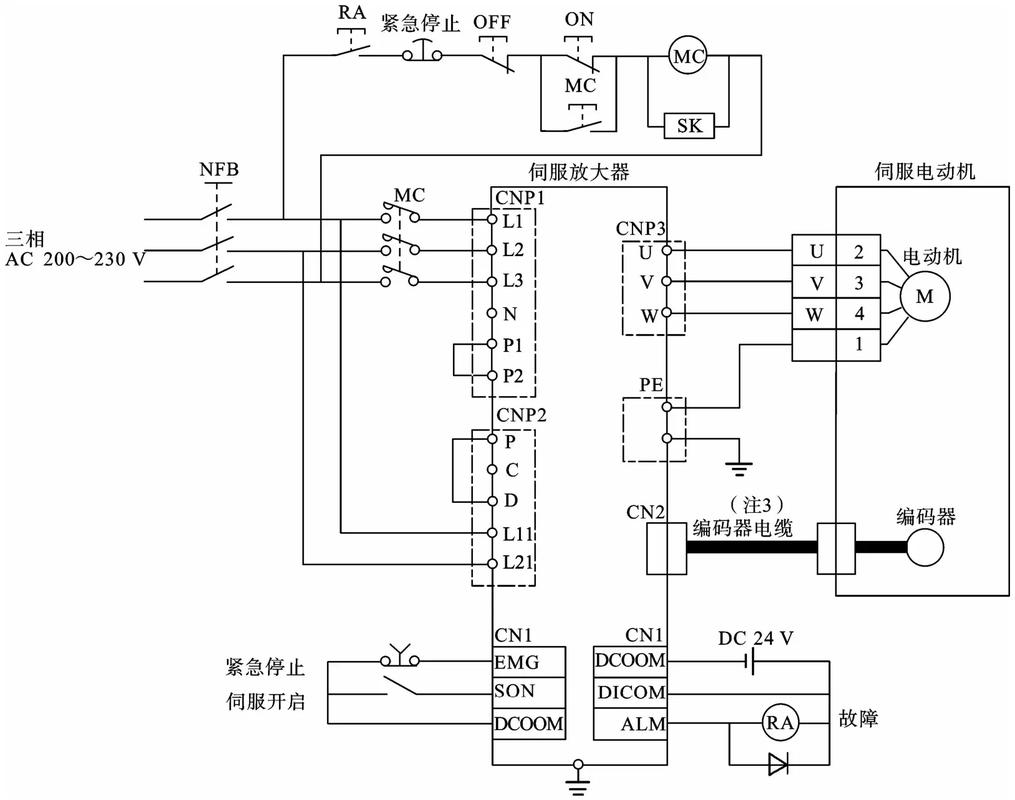

伺服驱动器动力线连接示意图
说到干扰,那真是无处不在。有一次设备运行中偶尔出现位置偏差,没规律,一天出现一两次。快把人逼疯了。最后用示波器抓编码器信号,发现脉冲上叠着尖峰噪声。源头是旁边一台变频器没有装输入滤波器。加了个磁环,改了走线,问题消失。所以啊,伺服系统的电磁兼容性(EMC)设计,在电柜设计阶段就要考虑周全,不然后期改起来累死。
你问我来答:那些常见又邪门的问题
问:伺服电机一使能就有高频啸叫声,怎么破?
答:这种情况八成是电流环或速度环增益过高。你可以先把速度环增益降下来,比如减半,看啸叫是否消失。如果还叫,降低电流环比例增益。另外,载波频率如果太低,电机也会发出人耳可听的噪音。试试把驱动器PWM频率调到8kHz以上,但注意高载波会导致驱动器温升,要权衡。还有个暗坑:机械共振!电机与负载连接的联轴器刚性不够,可能在某个频率点共振,这时需要设置陷波滤波器(Notch Filter)来抑制特定频率的振动。💡 现在好多高端伺服驱动器有自动震动抑制功能,但还是要手工确认。
问:设备运行一段时间后定位越来越不准,可能是什么原因?
答:首先怀疑机械打滑。如果是同步带,检查是否松弛;如果是丝杠,看看联轴器是否松动。机械没问题的话,查编码器和码盘。增量式编码器可能因干扰丢失脉冲,累积误差。你可以在驱动器里监控指令脉冲和反馈脉冲的差值。如果差值慢慢变大,就是丢脉冲。解决方法:改用绝对值编码器,或者在电气上做好屏蔽接地,外加软件定时回零。还有更坑的——热膨胀!机床长时间运行,丝杠发热伸长,位置就漂了。这时候要做温度补偿,或者在关键工序前加回零动作。❗ 别忽略润滑,导轨阻尼变化也可能影响动态精度。
问:伺服系统在高速急停的时候出现过冲,能通过参数调好吗?
答:急停过冲本质是动能吸收问题。如果电气参数已经优化到极限,那就要加制动电阻,把再生能量消耗掉。如果直流母线电压在急停瞬间飙得很高,甚至会报警,那就是制动能力不足。有些小功率伺服内置制动电路,但不配电阻,你要自己外接铝壳电阻。还有一种情况,指令信号本身太陡。如果是运动控制器发的脉冲,可以调整加减速斜率。另外,转矩限制参数设得太小,也会导致减速时跟随不上,形同过冲。总之,你要逐项排除。
调试伺服系统,永远是一个系统性的活。别指望一个参数搞定一切。机械、电气、软件,三者要协同。我有时候觉得,这工作就像老中医把脉,得望闻问切,才能找准病根。
哈,不过话说回来,当你花了一整天,终于让那台破机器行云流水般运转起来的时候,那种满足感,值了。
