我最近摔了一个万用表。不是掉地上，是直接气到摔的——就因为一个该死的小电容。 事情是这样的：现场一台数控磨床突然停机，排查半天，发现是电源板上一个MLCC电容短路。换上去，上电，砰！又炸了。再换，再炸。我差点当场骂出来。后来才搞明白，不是电容质量差，是我们选型时漏了一个参数：纹波电流。电容一直在过载发热，绝缘层慢慢退化，最后击穿。说实话，这种隐形故障比直接坏掉更可怕，因为它会误导你，让你不断换件、反复烧钱。电子元器件的失效，往往不是器件的错，而是设计者忽略了工况里的魔鬼细节。 失效分析的电路板电容烧毁特写

失效模式远比你想象的多变

干工业电子的，谁还没见过几块烧糊的板子？但失效分析做多了，你会发现同一个元器件，死法简直千奇百怪。比如电阻，你以为它只会开路？我还见过阻值漂移得妈都不认识，在高温高湿环境下，金属膜电阻的阻值能变化20%以上。再比如继电器触点粘连——不是单纯黏住，而是微动磨损产生的金属碎屑搭桥，这种失效只在显微镜下才能看见，万用表量触点电阻还是零。噗。 更头疼的是间歇性失效。去年有个传感器模块，一到下午三点就报错，查了三天才发现是板子上的钽电容在温度升高后漏电流激增，拉低了电源轨，等晚上凉快又好了。这种跟鬼魂一样的故障，逼得我养成了用热成像仪扫板的习惯。 ❗ 一个血泪教训：绝对不要轻信元器件数据手册的“典型值”。尤其国产替代料，有些参数标得漂亮，实际批量一致性差到离谱。以前用一款国产DC-DC模块，手册写着输入电压4.5V-28V，结果电压一过24V，纹波就炸得飞起，连累后端MCU不断复位。最后拆开一看，输入电容用的根本不是X7R，是Y5V！高温下容量掉没了。

失效分析的核心不是找元凶，是阻止复发

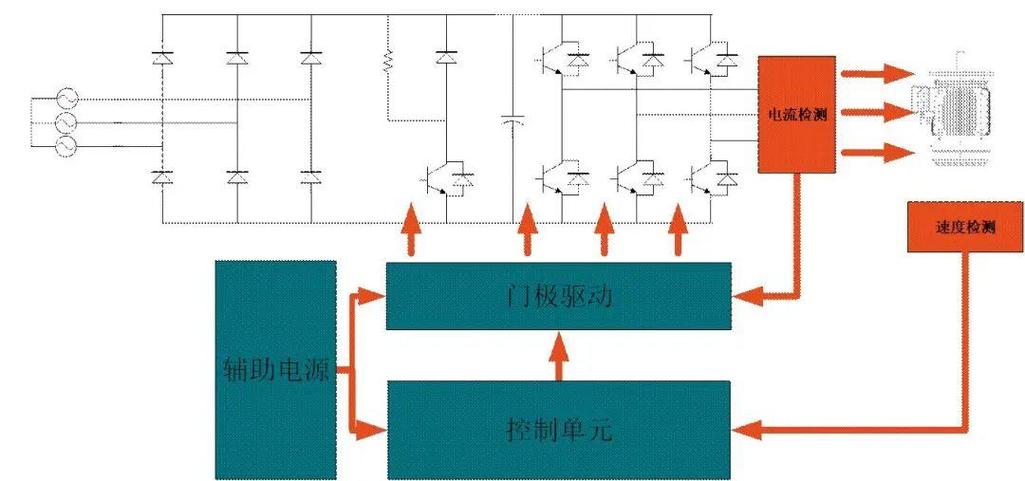

很多新手以为失效分析就是找到哪个件坏了，换掉完事。大错特错。真正的价值在于挖出应力源——电应力、热应力、机械应力还是化学应力。比方说，你发现一块驱动板上的IGBT老是过流烧毁，直接换大电流型号？那只是补丁，根因可能是栅极驱动回路布线太差，导致寄生振荡把IGBT瞬间捅穿了。 工业驱动器IGBT模块热成像图 问：为什么同一块电源板，夏天故障率比冬天高三倍？ 答：八成是电解电容在高温下寿命加速衰减。电解电容的内部化学反应速率遵循阿伦尼乌斯公式，温度每升高10℃，寿命减半。很多户外机柜夏天内部能到70℃，而设计时可能只按45℃标称寿命估算。更隐蔽的是，高温还会让PCB板变形，导致BGA焊点应力开裂，这种失效用X光才能看到。 问：板子上的元器件外观完好，但功能全无，怎么查？ 答：大概率是ESD或EOS损伤。静电击穿有时肉眼根本看不出来，但芯片内部门氧化层已经烧出针孔。这种情况先用源表测各引脚I-V特性曲线，对比好板，总有引脚会漏出马脚。我遇到过一次，一个运放输入端对地呈现二极管特性，拆下来单独测却正常——因为PCB走线在某个角落断了个微孔，潮湿天气下形成漏电通道。

从设计端堵住失效的源头

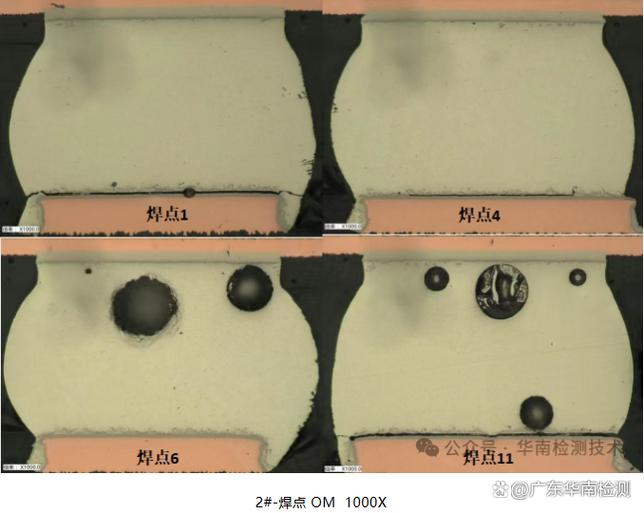

这些年踩坑踩多了，我给自己定了几条铁律： - 降额设计不是打折：电阻功率降额50%是基本，但千万别忘了脉冲功率。一个1206电阻标称0.25W，在单次10μs脉冲下可能扛得了10W，可要是重复频率高，温升积累照样烧。✅ 我的习惯是，任何功率器件都做热仿真，哪怕简单的Excel估算。 - 潮湿敏感器件（MSD）管理：去年车间一批QFN封装的MCU，焊接后不良率突然飙到8%。查下来是车间空调出问题，湿度超标，器件受潮了。现在只要MSL等级≥3的器件，我一律要求拆封后24小时内用完或存入干燥柜。别嫌麻烦，返修的成本高得多。 - 保护器件不是摆设：TVS管、PTC自恢复保险、气体放电管——这些钱不能省。有一次通信接口雷击浪涌，没加TVS的板子全军覆没，加了的只烧了个TVS管，换个件五分钟搞定。💡 额外提一句，选TVS要看箝位电压，不是越高越好，得留够余量但又要低于被保护引脚的绝对最大额定值。 问：元器件批次性失效怎么快速定位？ 答：建立批次追溯系统。我们现在的做法是，每个关键器件在入库时扫码绑定批次号，贴片时关联到板子序列号。一旦出现集中失效，直接追溯哪个批次、哪家供应商，甚至能定位到该批次的晶圆厂生产日期。去年一批光耦出现CTR衰减，就是靠这个系统半小时锁定问题批次，立刻停线隔离。否则，坏板子修都修不完。 最近有个趋势让人既兴奋又头疼：SiC和GaN等第三代半导体开始大规模上量。它们效率高、开关速度快，但失效模式与传统硅器件完全不同。比如SiC MOSFET的栅极氧化物在高温下稳定性更差，驱动电压窗口极窄，正压太高或负压不足都可能造成性能退化。更有意思的是，GaN器件的动态导通电阻会随着温度和工作状态变化，设计时稍有疏忽就会引发热失控。这些新东西，逼着我们重新学一遍失效分析。 说到底，电子元器件的可靠性不是测试出来的，是设计出来的。你在原理图阶段多花一周做DFMEA（设计失效模式与影响分析），可能省下现场三个月无头苍蝇般的排故时间。这行就是这样，细节里全是魔鬼，但也正是这种抽丝剥茧的过程，让人着迷。 工程师用显微镜检查BGA焊点 下次再遇到板子莫名其妙罢工，别急着换件。先喝杯咖啡，拿起示波器和热像仪，问问自己：这颗元器件，到底在承受怎样的应力？答案往往就藏在那些被忽略的波形和温度曲线里。
