热处理炉温度均匀性：别再被±5℃的广告词给骗了
说实话，干热处理这行十几年，最怕听到的一句话就是——“我这炉子均匀性±5℃”。每次听见都想翻白眼。±5℃？你咋不说±1℃呢。真把热电偶插到工件边上测测看，能控制在±10℃以内我都阿弥陀佛了。
不是我爱抬杠，是吃过的亏太多了。记得有次一批模具钢淬火，出来硬度高低差出HRC 8度，整批报废。老板脸都绿了。查来查去，最后发现炉子控温热电偶在炉顶，而工件实际摆放区域温差高达25℃……可笑的是，这台炉子出厂铭牌上还印着“温度均匀性≤±5℃”。
所以，今天就来聊聊这个扎心的话题——热处理炉的温度均匀性，到底有多少坑？
别以为温度差个十来度没事。对某些钢种，特别是高合金钢、高速钢，奥氏体化温度窗口窄得可怜。温度低了吧，碳化物溶不充分；高了呢，晶粒粗大甚至过烧。这还不算淬火时的变形和开裂倾向——温度不均匀直接导致热应力不对称，变形量能差出几毫米，后续磨削都救不回来。
再举个例子，氮化炉。氮化温度一般500多度，差个5℃，白亮层厚度、硬度梯度就完全不同。我见过一家做模具氮化的，炉内几个位置的试块渗层深度能差到0.05mm，客户要求是0.1-0.15mm，直接干废。
所以啊，温度均匀性不是可有可无的指标。它是决定你活儿能不能合格的最后一道防线——特别是现在汽车、航空航天零件，动不动要求AMS 2750标准，均匀性偏差超过允许值，你连投标资格都没有。可问题是，为什么那么多炉子实际表现和铭牌差得远？
热处理炉九点测温热像图
测温的把戏，能把你骗得团团转
厂家做均匀性测试时，有无数种方法让数据好看。比如：
• 空炉测试：不放任何工件，炉内空空荡荡，风扇搅得风生水起，均匀性能不好才怪。可一旦装料，气流被挡住，温差立刻崩。
• 热电偶位置：标准九点测温要求偶头分布在有效加热区边缘和中心。但有些测试，偶头都往风口、靠炉门的地方放——这些位置温度最稳，测出来当然漂亮。
• 只测保温阶段：不管升温阶段波动多大，反正保温时短时间抓一组数据交差。但实际生产中，工件是在升温过程中最容易出问题。
• 修正值做手脚：仪表上偷偷加个反向补偿，让显示值看起来很美，实际炉膛早就偏到姥姥家了。
我一个朋友买过一台号称均匀性±3℃的真空炉，回来一测，靠，九点最大温差19℃。厂家振振有词：你测试方法不对。气到差点打官司。后来请第三方按GB/T 9452重新测，数据摆在那里，厂家才认栽，免费改造风道。
问：为什么我做的九点测温合格，但工件还是不均匀？
答：九点测温只是基础。你得看是空载还是满载，偶头怎么绑的。如果是空载或者偶头悬在空中没贴工件，那数据毫无意义。另外，热电偶响应时间、数据采集间隔都会掩盖真实波动。真要考究，必须做满载工况下的“负载偶”测试，把偶点焊在工件不同位置，看整个工艺周期内的温度曲线。很多炉子保温时还行，但升温时工件心部和表面能差上百度，等心部到了温度，表面已经过热了。懂了吧？

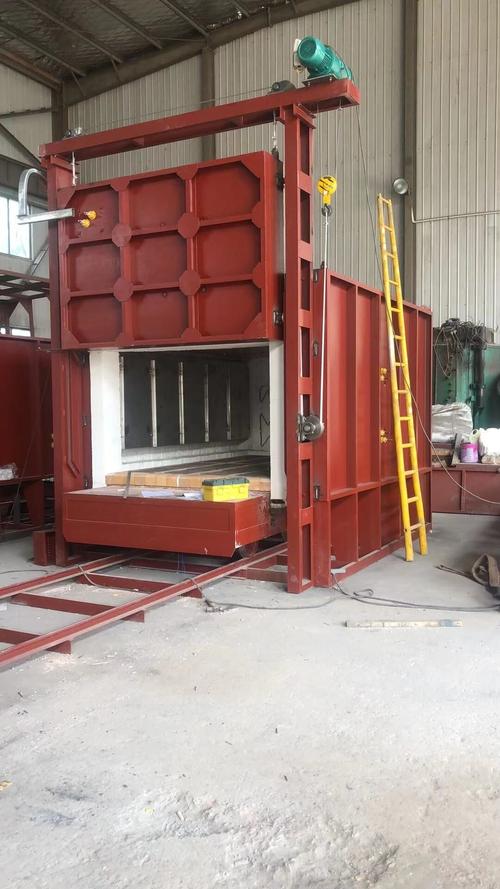

发完牢骚，讲点能落地的。不管你是箱式炉、井式炉、台车炉还是网带炉，温度均匀性都可以从这几个方向入手：
1. 风扇与导流——灵魂所在
循环风扇的风量、风向、导流罩设计，直接决定炉气能不能均匀冲刷工件。我见过太多炉子，风扇叶片都快秃了还在用。还有导流板，有些炉子压根就没装对，一个死角能差出30℃。改造时记住：
• 风扇要正反转交替，避免风向单一造成的温差。
• 导流板间隙、角度要实测调整，最好是做完流场模拟后下手。
热处理炉风扇导流板改造前后对比示意图
2. 装料方式——别太实在
密度高的活，中间必须留出气流通道。别把炉子塞得跟罐头似的，你看着装得多，出来废品也多。另外，用合适的料盘、料架，网带炉要控制铺料厚度。井式炉吊具设计不好，外层工件挡住气流，内层温度就差。
3. 控温偶的位置——别只信炉顶那一根
炉顶热电偶只能反映炉气温度，离工件实际温度差得远。有条件的，在有效加热区内增加至少两支负载热电偶，参与控制或报警。尤其是大尺寸炉子，最好分区控制，把炉膛分成几段独立调温。
4. 烧嘴和加热元件——对称才是美
燃气炉的烧嘴功率、角度必须对称，火焰不能直接冲刷工件。电炉的加热元件老化后电阻变化，会导致局部功率下降，得定期测量调整。别等坏了再换。
问：箱式炉和井式炉，哪个均匀性更好调？
答：这个没有绝对。箱式炉内部空间方正，气流容易组织，但装料门一开，靠门口的位置永远是低温区。井式炉深度大，垂直方向温差难搞，除非你上强对流风扇，功率还得够大。我遇到过直径1米5、深3米的井式炉，上下温差能到20℃，后来在底部加了个辅助风扇，改善到8℃。所以关键看设计细节和你怎么改。另外，井式炉吊具设计特别重要，不能太密实。
说到底，热处理炉的温度均匀性，三分靠买，七分靠调。别信厂家那张测试报告，自己拿数据说话。如果哪天你发现活儿不均匀，第一反应别去调工艺，先去查炉子。拿个手持测温仪扫一下炉壳，都能发现很多问题——比如炉门密封条漏气，一个点就能让附近工件硬度掉好几个HRC。
最后，别嫌我啰嗦。这行真是细节见功夫。花点时间把炉子伺候好，比什么花里胡哨的新工艺都管用。真的。
不是我爱抬杠，是吃过的亏太多了。记得有次一批模具钢淬火，出来硬度高低差出HRC 8度，整批报废。老板脸都绿了。查来查去，最后发现炉子控温热电偶在炉顶，而工件实际摆放区域温差高达25℃……可笑的是，这台炉子出厂铭牌上还印着“温度均匀性≤±5℃”。
所以，今天就来聊聊这个扎心的话题——热处理炉的温度均匀性，到底有多少坑？
温度不均匀？你的产品死得很难看
别以为温度差个十来度没事。对某些钢种，特别是高合金钢、高速钢，奥氏体化温度窗口窄得可怜。温度低了吧，碳化物溶不充分；高了呢，晶粒粗大甚至过烧。这还不算淬火时的变形和开裂倾向——温度不均匀直接导致热应力不对称，变形量能差出几毫米，后续磨削都救不回来。
再举个例子，氮化炉。氮化温度一般500多度，差个5℃，白亮层厚度、硬度梯度就完全不同。我见过一家做模具氮化的，炉内几个位置的试块渗层深度能差到0.05mm，客户要求是0.1-0.15mm，直接干废。
所以啊，温度均匀性不是可有可无的指标。它是决定你活儿能不能合格的最后一道防线——特别是现在汽车、航空航天零件，动不动要求AMS 2750标准，均匀性偏差超过允许值，你连投标资格都没有。可问题是，为什么那么多炉子实际表现和铭牌差得远？
热处理炉九点测温热像图
测温的把戏，能把你骗得团团转
测温的把戏，能把你骗得团团转
厂家做均匀性测试时，有无数种方法让数据好看。比如：
• 空炉测试：不放任何工件，炉内空空荡荡，风扇搅得风生水起，均匀性能不好才怪。可一旦装料，气流被挡住，温差立刻崩。
• 热电偶位置：标准九点测温要求偶头分布在有效加热区边缘和中心。但有些测试，偶头都往风口、靠炉门的地方放——这些位置温度最稳，测出来当然漂亮。
• 只测保温阶段：不管升温阶段波动多大，反正保温时短时间抓一组数据交差。但实际生产中，工件是在升温过程中最容易出问题。
• 修正值做手脚：仪表上偷偷加个反向补偿，让显示值看起来很美，实际炉膛早就偏到姥姥家了。
我一个朋友买过一台号称均匀性±3℃的真空炉，回来一测，靠，九点最大温差19℃。厂家振振有词：你测试方法不对。气到差点打官司。后来请第三方按GB/T 9452重新测，数据摆在那里，厂家才认栽，免费改造风道。
问：为什么我做的九点测温合格，但工件还是不均匀？
答：九点测温只是基础。你得看是空载还是满载，偶头怎么绑的。如果是空载或者偶头悬在空中没贴工件，那数据毫无意义。另外，热电偶响应时间、数据采集间隔都会掩盖真实波动。真要考究，必须做满载工况下的“负载偶”测试，把偶点焊在工件不同位置，看整个工艺周期内的温度曲线。很多炉子保温时还行，但升温时工件心部和表面能差上百度，等心部到了温度，表面已经过热了。懂了吧？
实战：怎么把你的破炉子调顺了？
发完牢骚，讲点能落地的。不管你是箱式炉、井式炉、台车炉还是网带炉，温度均匀性都可以从这几个方向入手：
1. 风扇与导流——灵魂所在
循环风扇的风量、风向、导流罩设计，直接决定炉气能不能均匀冲刷工件。我见过太多炉子，风扇叶片都快秃了还在用。还有导流板，有些炉子压根就没装对，一个死角能差出30℃。改造时记住：
• 风扇要正反转交替，避免风向单一造成的温差。
• 导流板间隙、角度要实测调整，最好是做完流场模拟后下手。
热处理炉风扇导流板改造前后对比示意图
2. 装料方式——别太实在
密度高的活，中间必须留出气流通道。别把炉子塞得跟罐头似的，你看着装得多，出来废品也多。另外，用合适的料盘、料架，网带炉要控制铺料厚度。井式炉吊具设计不好，外层工件挡住气流，内层温度就差。
3. 控温偶的位置——别只信炉顶那一根
炉顶热电偶只能反映炉气温度，离工件实际温度差得远。有条件的，在有效加热区内增加至少两支负载热电偶，参与控制或报警。尤其是大尺寸炉子，最好分区控制，把炉膛分成几段独立调温。
4. 烧嘴和加热元件——对称才是美
燃气炉的烧嘴功率、角度必须对称，火焰不能直接冲刷工件。电炉的加热元件老化后电阻变化，会导致局部功率下降，得定期测量调整。别等坏了再换。
问：箱式炉和井式炉，哪个均匀性更好调？
答：这个没有绝对。箱式炉内部空间方正，气流容易组织，但装料门一开，靠门口的位置永远是低温区。井式炉深度大，垂直方向温差难搞，除非你上强对流风扇，功率还得够大。我遇到过直径1米5、深3米的井式炉，上下温差能到20℃，后来在底部加了个辅助风扇，改善到8℃。所以关键看设计细节和你怎么改。另外，井式炉吊具设计特别重要，不能太密实。
说到底，热处理炉的温度均匀性，三分靠买，七分靠调。别信厂家那张测试报告，自己拿数据说话。如果哪天你发现活儿不均匀，第一反应别去调工艺，先去查炉子。拿个手持测温仪扫一下炉壳，都能发现很多问题——比如炉门密封条漏气，一个点就能让附近工件硬度掉好几个HRC。
最后，别嫌我啰嗦。这行真是细节见功夫。花点时间把炉子伺候好，比什么花里胡哨的新工艺都管用。真的。
