上周和几个做热处理的老板喝茶，话题转到真空炉，个个都有一肚子苦水——买的设备用两年就漏气、温度均匀性差得离谱、售后更是让人头疼……说实话，这行水挺深。

我自己搞了十几年设备采购，经手过不下百台真空炉，从钼丝炉到石墨炉，从真空气淬到真空烧结，踩过的坑比走过的路还多。今天掏心窝子聊聊，想到哪儿说到哪儿。

选型第一步：搞清楚你要的究竟是哪种真空炉

真空炉不是单一物种，它是个大家族。真空淬火炉、真空回火炉、真空退火炉、真空钎焊炉、真空烧结炉……很多人一开始就犯晕。简单粗暴点：看你处理什么材料，要达到什么效果。比如硬质合金刀片，肯定走真空烧结炉；航空零件，很多要真空钎焊。千万别拿着真空退火炉的参数去谈淬火，笑死人。

还有，真空度指标别光看极限值，工作真空度才是真本事。有些厂家号称极限能到10⁻⁴ Pa，可一加热就掉到10⁻² Pa，那有屁用？我现在看设备，先让厂家在报价单里注明：在额定温度下，空炉抽到极限真空后，升温到1200℃保持1小时，压力回升不超过多少。这个数据，比啥极限都实在。

真空炉控制面板压力显示特写

那些年踩过的坑：泄漏与加热元件

真空炉最怕漏。漏——气淬出来硬度上不去，颜色发蓝发紫，严重的直接报废一炉零件。去年有个朋友，新炉子，总发现炉膛有轻微氧化痕迹，查了半年，最后发现是炉门密封圈的O型槽加工精度不够，密封圈没完全压死。这细节，外行根本看不出来。所以验收时，必须做氦质谱检漏，别信厂家说我们出厂都检过，一定要现场重检，而且是在冷态和热态分别做。

另一个大坑：加热元件。石墨布、石墨棒、金属带（钼带、钨带）各有优劣。石墨便宜，但容易掉粉，污染工件；金属的干净，但贵，而且怕氧化——一旦漏气，马上烧断。我们车间现在全用石墨硬毡+CFC复合支撑结构，寿命长，热场稳定，但初次投资高。这就看老板舍不舍得了。最近看到有厂家推一种新型石墨板材，声称不掉粉，还在观察。

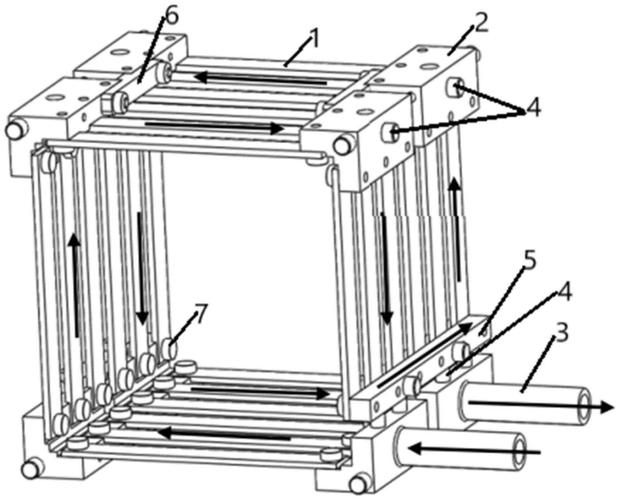

真空炉内部石墨加热元件布置图

日常操作与维护，别等坏了再后悔

有一说一，不少小厂把真空炉当普通电炉用，过滤器半年不换，真空泵油黑了也不管，最后造成整个系统污染，修起来花几万。记得定时清洗或更换进气过滤器，每周检查一次泵油颜色和液位，每三个月用氦检漏仪扫一下关键接口。别心疼那点维护费，真等炉膛进油了，哭都来不及。

还有，冷却水！水垢堵塞导致过热停机很常见。我们强制要求用软化水，定期清理水路。有一个小窍门：在回水管路上装个流量开关，一旦水流异常立刻报警，避免烧坏密封圈和电极。

问答：你最关心的那些实际问题

问：真空炉耗电大概多少？怎么算经济账？
答：这问题太实在了。以一台装炉量200kg的真空气淬炉为例，从室温升到1050℃，保温2小时，加上抽真空、冷却，一炉下来大概耗电400-500度。不同厂家保温材料差异大，全金属屏的炉子热损失大，可能要到600度。自己算当地电价，再分摊到每公斤零件。有些活，如果普通气氛炉能干好，真没必要上真空——除非对表面质量有强迫症要求。

问：真空炉能不能处理大型模具？变形怎么控制？
答：能。但大型真空淬火炉的均匀性是个挑战。炉内气流循环设计决定变形量。我们以前用某品牌的炉子，处理600mm长的压铸模，出来变形0.3mm，后来换了个采用360度环周喷嘴的，变形控制在0.1mm以内。关键在冷却气流的均匀性。另外，工装设计——别什么都直接搁底板上，该用夹具就用，别省事。

问：真空炉多久做一次彻底检漏？
答：正常使用，建议每半年做一次完整检漏，包括真空室、管路、阀门。如果是处理钛合金或高敏感材料，最好每季度一次。用氦质谱仪，从大气侧喷氦气，测内部泄漏率。那种凭感觉说“应该不漏”的想法，最后都会翻车。

2025年了，真空炉有啥新花样？

现在不少大厂开始上智能控制系统。通过物联网，远程监控设备状态，预警漏气、加热元件故障，还能自动记录每炉工艺数据，生成曲线。以前靠老师傅经验，现在靠数据，年轻人上手快。另一个趋势是低压渗碳（LPC）与高压气淬结合，省去油淬，环保，变形小。但设备投入更高。说实话，对中小热处理厂，不太友好。

另外，真空钎焊炉在新能源汽车散热器制造中需求火爆——铝钎焊，要求极高真空和严格温度曲线。我们给一个客户做的方案，用真空铝钎焊炉，产品合格率从85%提到98%，就靠精确的控温和快速冷却。这玩意，调不好温度均匀性，焊出来全是废品。

智能化真空炉生产线监控中心

买炉子别光看价格。算上能耗、维护、停炉损失，便宜的反而贵。上个月有个客户，非要买最便宜的真空烧结炉，劝了不听。结果半年后四处求助……一查，真空机组油封漏了，整条线停了三四天。害，折腾一星期才修好。就这些吧，想起别的再补充。
