你有没有遇到过——才刷了半年的漆，就一片片往下掉？去年夏天，我在青岛一家船厂，一个老油漆工指着舱壁上的锈迹说：‘这已经是今年第三次翻工了，领导非要用便宜的环氧漆，结果盐雾试验连300小时都过不了。’ 其实，不是环氧漆不好，是用错了地方。工业涂料的水，深着呢。

重防腐涂料的致命细节：表面处理与膜厚的平衡

很多工程师上来就盯着树脂、固化剂，却忘了钢铁表面处理才是防腐的命门。Sa2.5级喷砂除锈是底线，但我在江苏看过一家钢结构厂，居然用电动钢丝刷糊弄——锈没除净，油漆喷得再厚也是白搭。粗糙度也要控制，太光滑附着力差，太粗糙波峰处容易锈蚀。还有膜厚，重防腐涂料不是越厚越好，环氧类干膜超过400微米，内应力会让涂层开裂，沿海C5环境反而加速失效。

问：重防腐涂料是不是越厚防腐越好？
答：这是个经典误区。我们对比过，干膜500微米和300微米在海洋飞溅区的寿命差异不到15%，但成本却高了近一倍。关键是配套性——底漆封闭、中间层隔离、面漆耐候，缺一不可。而且厚膜施工容易产生针孔、流挂，修复起来更头疼。

喷砂除锈Sa2.5标准与粗糙度样板对比

粉末涂料的固化骗局：省电费=埋地雷

粉末涂料零VOC，听着环保又高效。但我在宁波一家汽配厂见过‘神操作’：为了省电，烘箱温度偷偷调低20度，链速加快30%。出来的铝轮毂表面光滑光亮，实则交联度不到70%，耐冲击一砸一个坑，盐雾48小时就起泡。这就是粉末涂料的‘暗坑’——固化条件骗不了人。另外，很多人以为粉末不需要底漆，钢铁件直接喷粉容易阴极剥离，最好先做锌系磷化或硅烷处理，尤其用在户外件上。

问：粉末涂料是不是完全环保无污染？
答：理论上比溶剂型强太多，但别忽略粉尘爆炸风险——粉末粒径小，静电喷涂时浓度控制不好就是炸弹。还有固化能耗，200℃烘烤半小时，碳排放真不低。现在推广的低温固化粉末（160℃以下）是个方向，但成本高，市场接受度有限。

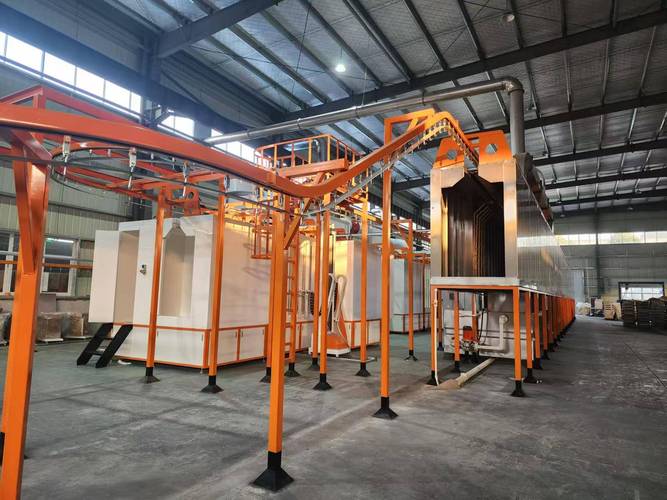

汽车轮毂粉末涂料静电喷涂生产线

水性漆的VOC陷阱与真环保账本

水性漆这几年被捧上天，可很多业主买回来才发现掉坑了。一位做集装箱涂装的朋友吐槽：他们试用水性丙烯酸面漆，光泽掉得快，耐水也不如油性，结果客户索赔。其实问题出在配套的水性助溶剂，醇醚类一样有VOC，只不过少些罢了——真以为‘零排放’？真正接近零VOC的是粉末和UV固化涂料。而且水性漆施工温湿度要求严苛，低于5℃不能干，湿度超70%就发白，工厂往往要加恒温除湿设备，这笔账得算清楚。

问：水性漆的耐盐雾性能赶上油性漆了吗？
答：单组分水性醇酸就别想了，300小时都悬。双组分水性环氧或聚氨酯能做到500-1000小时，但成本比油性还高，而且活化期短，混了就得赶紧用。现在风电叶片用水性聚氨酯面漆倒挺成功，不过那也是厚膜+清漆罩光的功劳。

水性工业涂料在集装箱涂装应用中的漆膜对比

刷漆工没告诉你的那些病态：针孔、橘皮与流挂

刷漆工没告诉你的那些病态：针孔、橘皮与流挂

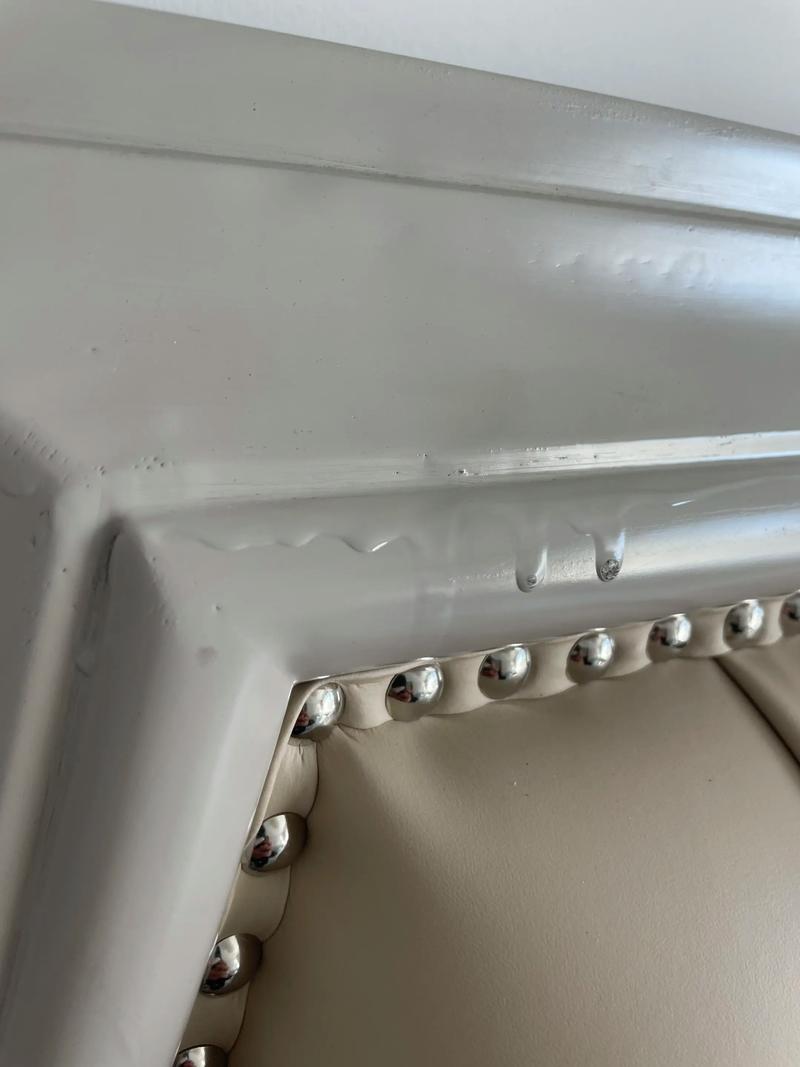

最后聊聊漆膜病态——这行当一半的失败都在施工环节。高压无气喷涂压力调得不对，橘皮纹能夹死蚊子；异形件喷涂时死角藏气，烘烤一加热，气泡崩出来就是针孔；北方冬天喷涂，漆雾没调好，溶剂挥发太快，拉丝、干喷各种奇葩都见过。就连不起眼的流挂，都能看出施工水平：触变性好的涂料厚涂不流，差的就要反复薄涂，人工成本飙升。选涂料，一定得把施工窗口考虑进去——别让实验室数据骗了你。

工业涂料的坑，踩过才晓得。下次选型，别光盯着单价和检测报告，去车间的喷涂线蹲半天，看看工人怎么干、烘箱温度实不实，比什么技术方案都强。毕竟，那个最低价的供应商，说不定就在固化炉的温度传感器上做了手脚——你省下的每一分钱，都是未来翻修的成本。
