上周去一个做新能源电池包的朋友工厂，他指着地上堆的几十个冲压端板，一脸生无可恋。这玩意儿理论公差±0.1，实际装车时，卡扣对不上，硬敲进去，过两天振动就松脱。他问我：冲压件是不是就这么玄学？我说不是冲压件玄学，是你被“理论精度”忽悠瘸了。

真的，干这行快二十年，我发现很多人对冲压件的理解还停留在“铁皮一冲就完事”——包括一些画图工程师。图纸标个±0.05就觉得高枕无忧，却不知道模具一热，冲速一快，材料回弹就能让你怀疑人生。

别迷信模具，先看看材料“脾气”

有个误区很致命：以为冲压精度只靠模具保证。说实话，冲压件的尺寸稳定性，三成靠模具，七成靠材料——尤其是高强度钢板和铝合金。我见过最离谱的案例，某车型的B柱加强板，用同一套模具，批次不同，回弹量能差0.3毫米。后来才发现，材料屈服强度波动了50MPa。供应商信誓旦旦说符合国标，但国标那个范围，有时候就是坑。

汽车冲压件高强度钢板回弹测试示意图

所以，和材料厂把屈服强度、延伸率的锁定窗口谈死，比你在模具上死磕0.01的精度，回报率高得多。尤其是现在车身轻量化，热冲压件（热成型件）越来越普及，那玩意儿对冷却曲线敏感得一塌糊涂，模具水路设计稍微差点，强度直接崩。

成本省在哪儿？别只会砍单价

一说降本，采购立马拿起计算器咔咔砍冲压件单价。拜托，有点技术含量好不好？冲压件的成本结构里，材料费占比能到60%甚至更高，模具分摊、冲次效率、废料回收，哪个不是钱？

举个例子，有个壁厚1.5mm的钢制支架，原设计用落料冲孔复合模，材料利用率只有65%，废料边角堆成山。后来我们改成级进模，带自动送料，虽然模具投入多了8万，但材料利用率提到83%，冲次从每分钟25提到45，分摊下来单件成本反而降了22%。——算账要算总账，对吧？

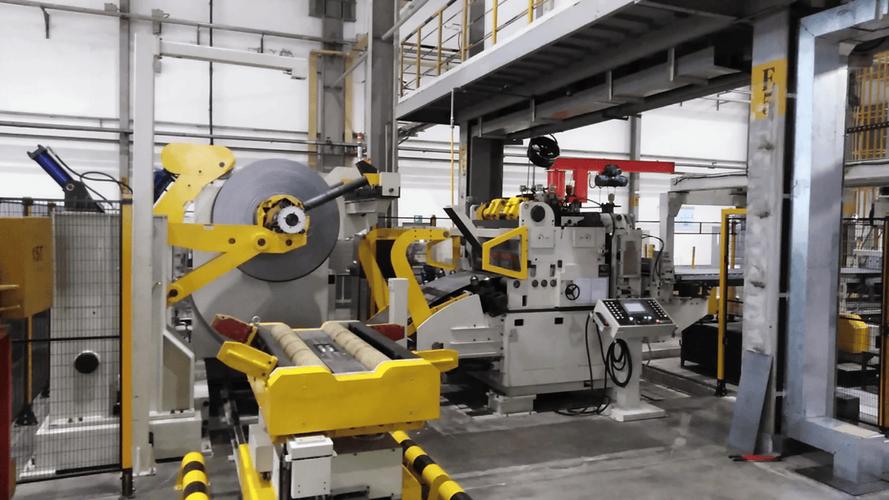

冲压件级进模连续冲压生产线视频截图

还有，别忽略冲压件的后处理成本。比如去毛刺，要是模具间隙没调好，毛刺大到需要额外打磨工位，那一个人工一年就几万块，够你优化好几套模具了。特别是精密冲压件，像连接器端子，毛刺控制是生死线。

QA环节：直接上干货

问：冲压件表面有划痕和压痕，能退货吗？怎么界定是谁的责任？

答：这个问题，几乎每周都有人在争论。（叹气）你得看划痕是冲压过程产生的，还是材料本身就有的。通常在模具调试阶段就约定极限样件，双方封样。如果模具已经量产了一段时间，突然出现拉毛——八成是模具表面Cr层磨损了，或者润滑没跟上，责任在冲压厂。但如果原材料有锈迹、氧化皮导致的麻点，那是钢厂问题。别一上来就吵架，先切一块料，看断面和表面，瞬间就能判断。

问：小批量多品种的冲压件，怎么选模具方案？我总共才500个件，开连续模太亏。

答：太对了，这也是我们常纠结的点。500件？连续模肯定不划算，哪怕是简易级进模。试试组合模，或者数控折弯+简易冲模的方案。现在有些快速模，用钢模架配工程塑料凹模，寿命虽然低但应付小批量绰绰有余。还有一种骚操作——如果你产品形状允许，直接上激光切割替代冲压，省掉模具费，但单件成本会高些，500件算下来可能更省。❗别被“冲压件”三个字框死，工艺是为成本服务的。

问：铝冲压件和钢冲压件，技术上有什么特别要注意的？

答：铝的软和粘简直让人又爱又恨。它回弹比钢小，但特别容易产生粘着磨损，模具必须做表面处理，比如DLC或硬质氧化。而且铝屑粘在模具上，会把后续产品压出坑，所以排屑设计和吹气系统要到位。还有个坑：铝的时效硬化，冲完放着不管，过几天强度会变，如果后续还有弯曲工序，开裂风险大增。

新能源催生的新玩法

新能源催生的新玩法

这几年新能源车把冲压件的需求完全刷新了。电池下壳体，基本就是一块超大的冲压铝板，或者钢铝混合结构；极耳、汇流排的薄铜铝冲压，要求无毛刺、平面度0.05以内，冲速还贼快。还有驱动电机里面的铁芯冲片，那个精度，简直是金属冲压的天花板——叠铆点的一致性直接关系到电机效率。

最近看到一个例子，挺开眼界。一家做氢燃料电池极板的公司，要把0.1mm的不锈钢薄板冲出微流道，槽宽只有0.5mm，深度0.3mm，用传统冲压，模具寿命惨不忍睹。他们最后上了精密冲压+电化学抛光的组合工艺，竟然把模具寿命提了十几倍，毛刺完全消除。所以啊，领域的交叉，往往能打破冲压件的技术瓶颈。

写这么多，其实就想说，冲压件看似粗犷，实则精细；看似简单，实则处处是坑。下次供应商再拿一张完美的全尺寸报告来蒙你，拿个零件，往检具上一放，用手晃晃——真实的贴合状态，比报告诚实得多。

哎，最后提醒一句：热处理过的冲压件，别随便用硬度计怼一下就觉得OK了，拉伸强度和组织才关键。尤其是硼钢热成型件，晶粒粗大—不可逆！
