干了十多年注塑，最怕的就是半夜电话——‘件不行了，全是缩水！’ 头疼，真头疼。说实话，注塑件出问题是常事，但有些坑，你不踩一回根本不知道多深。最近跟几个同行聊，发现大家踩的坑高度重合。缩水、飞边、熔接痕……听着老生常谈对吧？可每次解决起来，还是得剥一层皮。今天不聊虚的，直接上干货。那些所谓‘标准答案’不管用的时候，到底该怎么办？

缩水：你以为调参数就行？Too young

缩水这玩意儿。十个件里八个有，只是程度不同。肉眼可见的凹坑，或者摸着不明显的凹陷，都是它。很多人一上来就加保压、延长时间。有用吗？有时候。但更多时候——模具排气不行，全白搭！你憋得脸红脖子粗，压力传不过去，塑料在型腔里就没吃饱。这时候恨不能拿个钻头自己去开排气槽。排气槽深度，记住，不能超过塑料的溢边值，不然飞边又来了。薄壁件缩水更头疼。我试过把模温提到接近材料热变形温度，流动性是好了，但冷却时间拉长，周期一塌糊涂。后来干脆改浇口位置，让料流末端最后填充区域远离产品厚壁处，立竿见影。还有个偏方：有些低模温要求的材料，比如POM，你反其道把水温降到60°C，突然缩水轻了——因为表层瞬间冻结，芯部还能补缩？机理我还在琢磨，但有效。

飞边与毛刺：模具的慢性病

飞边。见过注塑件上多出来的那圈薄片吧。客户看到就皱眉：你这模具不行啊？其实不一定全是模具的锅。当然，分型面损伤、型腔变形肯定直接出飞边。但很多时候，工艺背锅更合适。料温太高，粘度低得像水，随便一条0.02mm的缝都能钻过去；注射速度过快，冲击压力峰值捅破锁模力上限，模具被胀开一瞬间，塑料就溜进去了。我们试过模内压力传感器，峰值压力比设定高了三成，吓人。后来老老实实把速度从100mm/s降到70，飞边没了。所以啊，别迷信锁模力理论值，实测动态压力才靠谱。还有——模具平行度！大机台上小模具，模板变形导致分型面张嘴，你锁模力再大也白费。这时候加个模脚支撑，比拼命加锁模力省钱多了。

问：模具排气槽到底多久清理一次？说明书上写每班一次，实际呢？

答：看量。量产十万模以上，排气槽里积碳能把槽堵死。我们以前用铜刷清，后来发现激光清洗效率高还不伤模具。但如果你是单件小批量，有时一个月清一次都行。关键在料——PVC、阻燃料特别容易出分解物，排气槽脏得快。遇到过最夸张的，新模试模没事，量产一周后全是烧焦，就因为排气堵了。现在规定：阻燃料每5000模强制清理。虽然麻烦，但比起报废件，值。

注塑件飞边缺陷局部特写

熔接痕与流痕：不只是美观问题

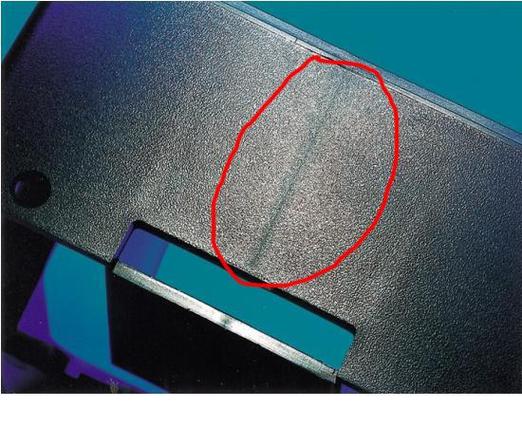

熔接痕。结构强度直接打七折，甚至更低。两个料流前锋相遇，温度已经低了，分子链来不及缠结，就形成一条线。不但难看，一掰就断。最怕出现在受力点。有次做汽车卡扣，熔接痕就在卡爪根部，装机一下断一片，惨痛。常规解法：提高料温模温、加大速度、改浇口让熔接痕移位……但有时候空间限制，浇口改不了。后来用了一种顺序阀热流道，控制进胶时序，让料流前锋始终交汇在非功能区。效果惊人。成本？单套热流道贵几万，但不良率从15%降到0.5%，三个月回本。流痕呢，大多是因为料流前沿冷却层破裂，又被后续熔体翻卷。模温太低最先怀疑。但模温均匀性更关键——模温机温差大，局部冷热不均，流痕一条一条像蚯蚓。所以，模温机精度比模温数值本身更值得关注。

问：为什么用了15%玻纤增强PA，翘曲反而更严重？之前纯料都没事。

答：玻纤取向的锅。增强料各向异性，沿流动方向收缩小，垂直方向收缩大，应力不平衡就会翘。浇口位置和形状决定玻纤怎么排布。扇形浇口能减少取向不均匀。还有，模温提高到接近材料热变形温度，让结晶充分，收缩更均匀，虽然变形量绝对值可能大了，但翘曲——就是不平整——反而有改善。再不行就上模流分析，提前预判变形，在模具上做反变形补偿。现在Moldflow之类的软件能直接输出补偿数据，比以前纯靠经验准多了。

注塑熔接痕微观断面扫描电镜照片

当材料突然换批次：无声的工艺杀手

当材料突然换批次：无声的工艺杀手

遇到过吗？一直稳定的工艺，突然满盘皆崩。查来查去，材料换了批次，甚至同一牌号不同产地。熔指差个几克，收缩率变一点，你工艺窗口全废。我现在养成习惯：每批材料先打样测收缩和流动性，花半小时，省后面一堆事。尤其回料——供应商说加20%回料没事，结果流动性忽高忽低，因为回料混杂。一怒之下自己买了台小型熔指仪，也不贵，几千块，比天天调工艺划算。还有，干燥！吸湿的材料比如PA、PC，干燥不到位，银丝、气泡全来了，而且水解导致物性下降。所以干燥机露点仪该配就配。别等出了问题再想为什么。

注塑这行，说白了，就是不断平衡的过程。温度、压力、时间、速度……一个点动了，全局牵连。但最有意思的，就是那种突发奇想、反常规操作却把问题解决了的瞬间。有时候觉得，机器和模具也是有脾气的，摸透了才能顺毛捋。希望这些零碎经验能让你少走些弯路。毕竟，踩坑多了，鞋就湿了。
