热处理真是“走形式”吗？

说实话，干了二十多年锻造，每次看到车间里把热处理当成可有可无的步骤，我就来气。有些老板觉得，锻件嘛，打出来形状就差不多了，热处理无非就是烧一烧、冷一冷，质检打打硬度——过关就发货。喂，拜托，这可不是烤红薯。

锻件的性能，三分靠锻造，七分靠热处理——这话可能夸张了，但至少五五开。尤其现在高端装备、风电、核电、航空锻件，客户对力学性能的要求近乎变态，你热处理不过关，等着被索赔吧。

我遇过一次最离谱的事：一批42CrMo齿圈锻件，调质处理后硬度、抗拉全都合格，交给机加工，结果精车时发现内部裂纹。废了一大批，损失几十万。最后切开做失效分析，才发现淬火时冷却不均匀，心部出现大量上贝氏体，脆得像玻璃。回火也没救回来。质检当时只打了表面硬度，能怪谁呢？

工艺只写在纸上，现场执行一塌糊涂

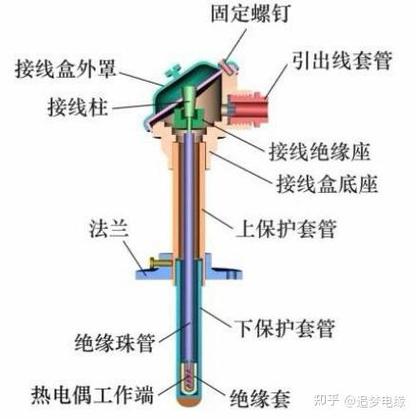

现在很多工厂都搞了ERP、MES，工艺卡做得漂亮，什么加热温度±10℃、保温时间按壁厚计算、冷却介质温度控制——文件一套一套的。但你去现场看看：热电偶多久没校了？炉温均匀性测过吗？工人为了赶产量，保温时间缩水一半，淬火油池子都冒烟了也不管。哎，眼不见心不烦？最后产品出问题，自己慢慢查吧。

❗ 关键点：热处理不是简单的“加温-保温-冷却”，它是个系统工程。从装炉方式（密集装料会导致加热不均）、加热速度（大锻件升温太快可能开裂）、到淬火转移时间（超过15秒性能就可能降级），每一个细节都致命。我曾经为了一个核电主管道锻件，跟技术员在炉子边盯了48小时，一分钟都不敢马虎。

几个救命的知识点——别等报废才醒悟

现在锻件材料越来越杂，不锈钢、高温合金、钛合金……热处理工艺千差万别。有些年轻工程师，拿着教科书上的公式，却不知道现场该灵活变通。比如，对于大截面合金钢锻件，正火后必须加一道高温回火去应力，否则后续加工变形大得吓人。再比如，双相不锈钢锻件，固溶处理温度偏差一点，相比例就不对了，耐蚀性大打折扣。

✅ 记住几个实在的：
1. 淬火后4小时内必须回火，尤其合金钢，不然开裂风险飙升。
2. 回火脆性区要避开。比如铬钼钢在450~550℃回火要快冷，否则韧性断崖式下跌。
3. 锻件最终热处理前，最好先做个超声波探伤，确认没有锻造缺陷，不然热处理一激化，小缺陷变大裂纹。
4. 热处理曲线要存档，每件锻件都要有，这是追溯的依据。

常见问题快问快答

问：锻件锻造完了直接空冷不行？省时省电！
答：当然不行！空冷相当于正火？别被忽悠了。很多材料空冷后晶粒粗大，冲击韧性掉一大截——尤其像42CrMo这种，空冷后可能出现贝氏体甚至马氏体，硬度是高了，可塑性呢？后续加工直接崩刀。💡 所以必须严格按工艺，该炉冷的炉冷，该控温的控温，省那点电费还不够报废一件的零头。

问：热处理后打硬度，合格就完事？
答：硬度只是表象。我见过一批锻件硬度完全达标，结果装配后没两个月就断了，一查金相——网状碳化物，淬火冷却速度不够。所以啊，关键件还得看显微组织，铁素体、珠光体比例不对，迟早出事儿。现在很多主机厂都要求附金相报告，这是对的。

说到底，锻件热处理是门良心活。看不见摸不着，却能决定一个零件、乃至整台设备的命运。干了这么多年，我唯一的感悟就是：千万别在这上面偷懒，不然市场会教你做人。

（本文基于最新锻造技术实践，更新于2025年6月）
