干了二十年塑料挤出，我发现自己依然每天都在交学费。是的，你没看错——就是交学费。上个月刚被一批医用导管退货，问题出在熔体破裂，表面全是鲨鱼皮……搞得我半夜三点爬起来翻笔记。说实话，这事儿想起来就窝火！❗

熔体破裂，不是玄学是科学

很多人把熔体破裂当玄学。其实它就是剪切速率超临界值了，聚合物熔体在口模处发生滑移，表面产生畸变。但——说穿了——教科书上那套理论，到了现场往往得打五折。因为实际物料里可能有回收料，温度分布也不均匀，螺杆磨损还会引入脉冲压力。😩 我试过最蠢的办法是直接降螺杆转速，结果产量掉到没法跟客户交代。后来一个老师傅告诉我：调整口模定型段长度和压缩比，往往比调温度管用。确实，把压缩比从2.5拉到3.2，鲨鱼皮消失了。那阵子我开心得差点请全车间喝奶茶。 对了，还会有人问： 问：怎么区分鲨鱼皮和熔体破裂？它们看起来不都是表面粗糙吗？ 答：鲨鱼皮是垂直于挤出方向的周期性棱纹，摸上去有规律感；而整体熔体破裂通常无规、甚至会扭曲。另外，鲨鱼皮往往只在表面，内壁光滑；熔体破裂严重时断面都有“锯齿”。拿个放大镜一看便知。还有，鲨鱼皮多发于低密度聚乙烯，高剪切下出现；熔体破裂范围更广。 塑料挤出熔体破裂与正常表面显微镜对比图 再说个坑——模具积料，那真叫一个“温水煮青蛙”。你刚开始调机，产品表面光洁度还凑合，可每隔几小时就出现黑点、凝胶。停机清理？老板脸色比炭黑还黑。后来我学乖了，给流道做PVD涂层，配合定期在线测厚反馈，积料周期延长了六倍。

模具设计：差之毫厘，谬以千里

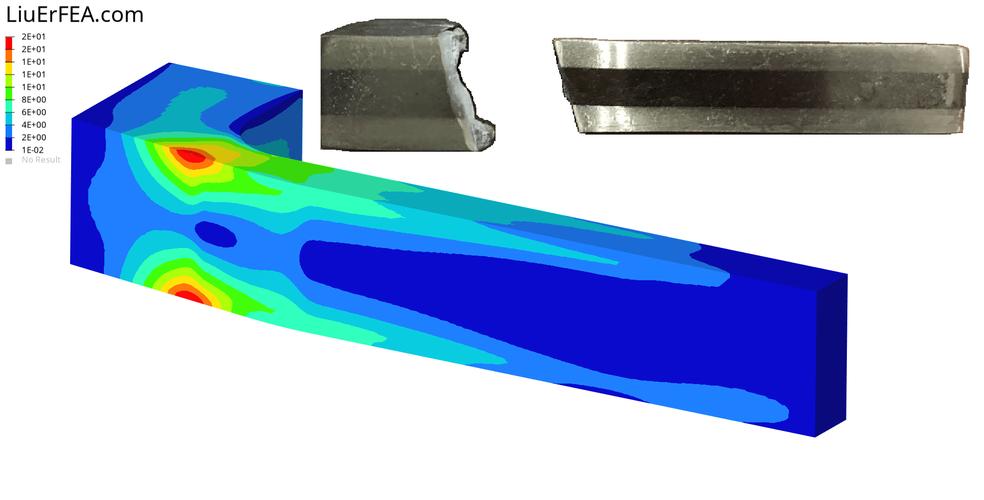

模具设计：差之毫厘，谬以千里 模具是挤出系统的心脏。流道不平衡？等着翘曲吧。尤其像异型材，哪怕壁厚差0.05mm，牵引速度一拉，内应力释放后扭成麻花。我见过最夸张的案例，是门窗密封条挤出后收缩率让截面完全变形，客户直接扣了货款。 所以现在新模具上机前，必做模流分析。别觉得那是花架子——Moldflow或者Polyflow仿真能预判熔接线位置、滞留区，省了太多试错成本。当然，仿真不是万能的，实际还得结合经验。比如，有个窍门：在积料风险区稍微增大脱模角，加氮化处理，比纯镜面电镀强。 塑料挤出模具流道有限元仿真模拟温度分布图 问：模具拆下来清积料，用火烧还是用清洁剂？总觉得烧会损伤尺寸。 答：千万别直接火烧！奥氏体钢退火后硬度下降，尺寸必跑。现在主流是用热清洁剂浸泡+超声波，或者专业干冰喷射。如果积料是聚氯乙烯热分解物，用碱性清洗液循环；聚烯烃类可用高温盐浴，但要注意模具基材。我的原则是：能化学洗就不动火。 说到这，不得不提牵引切割——你见过凌晨四点的牵引机打滑吗？就跟大冬天手刹冻住一样，胶条突然绷断，飞得到处都是……那场面，别提多崩溃了。现在换上了伺服牵引，配合编码器闭环控制，总算踏实了。

智能化在线测量，终于不用靠手感了

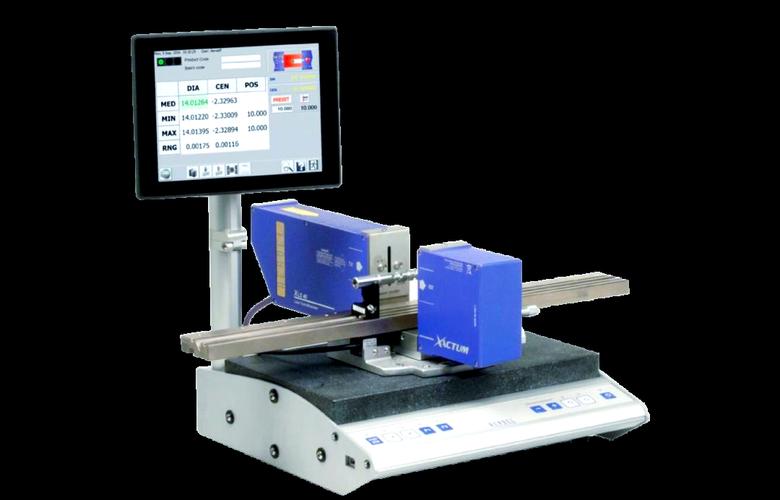

以前老工人用手摸、目测来判断产品外径和壁厚。现在？2025年了，谁还靠手感啊？激光测径仪、双轴测厚仪甚至在线三维成像，成了标配。我厂去年上了套AI视觉检测系统，每分钟检出0.01mm表面缺陷，把人从枯燥重复里解放出来。💡 但也不是没遇到过幺蛾子。有一回，在线测径仪数据一直飘，排查了一圈——竟然是冷却水箱里的气泡干扰了激光。哭笑不得。后来在测量点前加了消泡器，又做了遮光罩，数据才稳下来。 挤出生产线在线激光测径仪与壁厚测量实拍 问：现在都在讲工业4.0，挤出车间到底该上哪些智能设备？ 答：别头脑发热全上。优先级我建议：1）在线测量与闭环控制系统，立竿见影提高良率；2）设备联网与MES，追溯每捆产品的工艺参数；3）螺杆磨损监测，根据电流和产量模型预测换件节点。其他如自动化包装对接，可以一步步来。 再说句得罪人的话——不少所谓智能方案，根本没理解挤出的痛点，搞些花里胡哨的大屏，不如先把压力传感器维护好。真的，挤出这行，稳得住熔体压力、控得好温度梯度，你就是半个专家了。 行了，牢骚发完了。车间还有台机子等着换网，今天就聊到这。😏
