吹塑现场那些事儿：设备、模具和工艺的坑与路
干了十几年吹塑，还是天天遇到奇葩问题。真的。今天机器调得好好的，明天就可能给你出一堆废品，你说找谁说理去？
上次有个客户过来看机器，问我吹塑有多简单，我说——简单？你信吗？就那根螺杆、那个模头，能把塑料变成中空瓶子，要是没点门道，早该进博物馆了。
挤出吹塑最常见，一条料坯下来，模具一合，气针一插，呼——吹胀了。能做各种瓶子、桶、壶。但尺寸精度？别提了，口部毛边处理起来烦死人。
挤出吹塑中空成型过程
注射吹塑呢，先注出管坯，再移到吹塑工位吹。精度高，适合药瓶、化妆品瓶，但贵啊，模具贵，周期也长。还有拉伸吹塑，主要是PET瓶，注坯后加热拉伸再吹，强度好，透明度高——透明得能当水晶卖。
为什么我强调这个？因为市面上有些厂子，拿挤出机吹PET，我说兄弟，你这不叫瓶子，叫艺术品，全是雾。工艺原理不对，后面全白费。
我去年调试一台新机，标称产量200公斤/时，实际打到160就喘，温度波动大得吓人。后来发现，加热圈功率虚标，热电偶位置不对——反馈滞后。这就是坑。
现在行业里讲节能，伺服电机、液压伺服泵、全电动都出来了。全电动吹塑机确实省电，动作还快，但价格翻番。要不是做高端医药包装，我建议还是踏实用好蓄能器机，稳定，坏了也好修——换个密封圈几十块，换个伺服电机几千块，肉疼。
多料共挤也是个趋势。三层、五层、七层，把阻隔层藏在中间，外层用便宜料。比如车用油箱，得防渗漏，得扛静电，六层共挤是标配。但多层模头设计不好，层间界面一乱，直接分层裂开。这玩意儿要靠流体仿真，别信那些“凭经验”的老师傅。

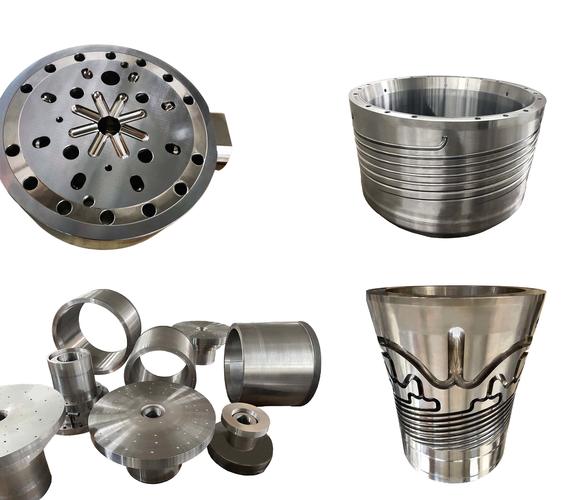

吹塑机多料共挤模头结构
三、模具设计里那些反直觉的真相
吹塑模具相对简单，不像注塑模那么精密，可有几个地方，反直觉。
一是排气。吹塑瞬间，模具里的空气得迅速排出，否则产品表面烧焦、缺料。很多人拼命开排气槽，结果槽太深，料被挤进去，飞边一大堆。实际上，真空抽气更靠谱，尤其深腔件。
二是吹胀比。吹胀比小了，壁厚均匀性好，但瓶子强度低；大了，强度上去了，但底部容易薄，承重差。怎么办？得用渐进壁厚控制，把油缸和伺服阀配合起来，根据吹胀曲线动态调节螺杆速度——这需要狠调参数。
三是冷却。模具温度直接影响周期。吹塑模具多用铝，导热好，但软，用不久。现在有做镶件冷却的，局部铍铜，贵得要死。我自己试过在切边处做冷却水井，周期快了15%，但水孔一堵，模具烫手——得经常通。
一批5L机油壶，试模好好的，量产后口部螺纹缺肉。一查，螺杆背压太低，料筒里进了空气，挤出料坯有气泡。调高背压，气泡没了，但料温又高了，颜色发黄。最后把料筒第三段温度降了5℃，配合螺杆转速微调，才稳住。这就是牵一发而动全身。
还有一次，做透明PETG瓶子，怎么吹都有晶点，料也烘了，模温也试了，最后发现是吸料机里有粉尘，污染了回料。把过滤网换到200目，问题解决。你说谁能想到？
吹塑废品缺陷分析
答：壁厚不均原因太多了。先看型坯，是不是下垂？熔体强度不够。换料，要么提高背压。再看模头，口模间隙调对没？壁厚控制曲线是不是傻？有些机子壁厚控制器响应慢，油缸跟不上。还有模具，合模线偏不偏？偏了料流不一致。吹破的话，除了壁太薄，还得看料温，温度低吹不动，硬吹就炸，温度高吹得太大也破。实在调不好，就用个红外热像仪，看型坯温度分布——谁用谁知道！
问：吹塑机能做哪些产品？我有个新产品想开发，怎么判断适不适合吹塑？
答：吹塑适合做中空容器，从几毫升的眼药水瓶到几千升的化工桶、浮筒、汽车油箱，甚至玩具球、波纹管。但不是所有中空都行，得看产品结构：有没有深的凹槽？壁厚是否均匀？开孔位置？如果形状复杂，得用分体模、滑块。还有材料，流动性差的不行，吹胀比太大容易应力发白。建议先用模流分析软件跑一跑，别急着开模。另外，多层共挤能提升性能，但成本高。要我说，现在很多结构件——汽车风管、进气歧管——都用三维吹塑，那玩意儿能吹弯管，形状自由度高。值得关注！
六、别迷信自动化，但必须有数据
现在都搞工业4.0，吹塑车间也要数据采集：料筒温度、螺杆转速、循环时间、不良计数……我觉得好，可是别走火入魔。连个破烘箱温度都漂，你弄一堆大数据分析有啥用？先搞好基础，再谈数字孪生。我见过一个厂，每台机装传感器，数据上云，AI检测壁厚，结果AI把正常波动当成缺陷，误报率40%，工人直接关掉警报。讽刺不？
实用一点：做好实时SPC（统计过程控制），关键参数超限就停，别傻等巡检。还有模具防错，用视觉看合模有没有粘料，比事后挑废品强百倍。
最后说一句，吹塑这行，经验很重要，但经验也会骗人。随时准备怀疑自己，翻翻手册，问问同行。别怕丢人。
上次有个客户过来看机器，问我吹塑有多简单，我说——简单？你信吗？就那根螺杆、那个模头，能把塑料变成中空瓶子，要是没点门道，早该进博物馆了。
一、吹塑那点事儿，说穿了就两层
吹塑，说白了就是吹气球。只不过吹的是熔融塑料，得用压缩空气，还得在模具里定型。但这气球不好吹。温度高了料稀，吹出来壁厚不均；温度低了吹不动，纹路难看。而且还得看什么料：PE、PP、PVC、PET，每种脾气都不一样。挤出吹塑最常见，一条料坯下来，模具一合，气针一插，呼——吹胀了。能做各种瓶子、桶、壶。但尺寸精度？别提了，口部毛边处理起来烦死人。
挤出吹塑中空成型过程
注射吹塑呢，先注出管坯，再移到吹塑工位吹。精度高，适合药瓶、化妆品瓶，但贵啊，模具贵，周期也长。还有拉伸吹塑，主要是PET瓶，注坯后加热拉伸再吹，强度好，透明度高——透明得能当水晶卖。为什么我强调这个？因为市面上有些厂子，拿挤出机吹PET，我说兄弟，你这不叫瓶子，叫艺术品，全是雾。工艺原理不对，后面全白费。
二、选机：别被参数忽悠了
买吹塑机的时候，销售给你一堆参数：螺杆直径、长径比、塑化能力、锁模力、空循环次数……看着都挺美。但实际呢？我去年调试一台新机，标称产量200公斤/时，实际打到160就喘，温度波动大得吓人。后来发现，加热圈功率虚标，热电偶位置不对——反馈滞后。这就是坑。
现在行业里讲节能，伺服电机、液压伺服泵、全电动都出来了。全电动吹塑机确实省电，动作还快，但价格翻番。要不是做高端医药包装，我建议还是踏实用好蓄能器机，稳定，坏了也好修——换个密封圈几十块，换个伺服电机几千块，肉疼。
多料共挤也是个趋势。三层、五层、七层，把阻隔层藏在中间，外层用便宜料。比如车用油箱，得防渗漏，得扛静电，六层共挤是标配。但多层模头设计不好，层间界面一乱，直接分层裂开。这玩意儿要靠流体仿真，别信那些“凭经验”的老师傅。
吹塑机多料共挤模头结构
三、模具设计里那些反直觉的真相
三、模具设计里那些反直觉的真相
吹塑模具相对简单，不像注塑模那么精密，可有几个地方，反直觉。一是排气。吹塑瞬间，模具里的空气得迅速排出，否则产品表面烧焦、缺料。很多人拼命开排气槽，结果槽太深，料被挤进去，飞边一大堆。实际上，真空抽气更靠谱，尤其深腔件。
二是吹胀比。吹胀比小了，壁厚均匀性好，但瓶子强度低；大了，强度上去了，但底部容易薄，承重差。怎么办？得用渐进壁厚控制，把油缸和伺服阀配合起来，根据吹胀曲线动态调节螺杆速度——这需要狠调参数。
三是冷却。模具温度直接影响周期。吹塑模具多用铝，导热好，但软，用不久。现在有做镶件冷却的，局部铍铜，贵得要死。我自己试过在切边处做冷却水井，周期快了15%，但水孔一堵，模具烫手——得经常通。
四、生产现场翻车实录
说了这么多，现场还是天天翻车。讲个真事儿：一批5L机油壶，试模好好的，量产后口部螺纹缺肉。一查，螺杆背压太低，料筒里进了空气，挤出料坯有气泡。调高背压，气泡没了，但料温又高了，颜色发黄。最后把料筒第三段温度降了5℃，配合螺杆转速微调，才稳住。这就是牵一发而动全身。
还有一次，做透明PETG瓶子，怎么吹都有晶点，料也烘了，模温也试了，最后发现是吸料机里有粉尘，污染了回料。把过滤网换到200目，问题解决。你说谁能想到？
吹塑废品缺陷分析
五、你问我答：吹塑两大难题
问：为什么我的吹塑产品壁厚不均匀？有时候甚至吹破？答：壁厚不均原因太多了。先看型坯，是不是下垂？熔体强度不够。换料，要么提高背压。再看模头，口模间隙调对没？壁厚控制曲线是不是傻？有些机子壁厚控制器响应慢，油缸跟不上。还有模具，合模线偏不偏？偏了料流不一致。吹破的话，除了壁太薄，还得看料温，温度低吹不动，硬吹就炸，温度高吹得太大也破。实在调不好，就用个红外热像仪，看型坯温度分布——谁用谁知道！
问：吹塑机能做哪些产品？我有个新产品想开发，怎么判断适不适合吹塑？
答：吹塑适合做中空容器，从几毫升的眼药水瓶到几千升的化工桶、浮筒、汽车油箱，甚至玩具球、波纹管。但不是所有中空都行，得看产品结构：有没有深的凹槽？壁厚是否均匀？开孔位置？如果形状复杂，得用分体模、滑块。还有材料，流动性差的不行，吹胀比太大容易应力发白。建议先用模流分析软件跑一跑，别急着开模。另外，多层共挤能提升性能，但成本高。要我说，现在很多结构件——汽车风管、进气歧管——都用三维吹塑，那玩意儿能吹弯管，形状自由度高。值得关注！
六、别迷信自动化，但必须有数据
六、别迷信自动化，但必须有数据
现在都搞工业4.0，吹塑车间也要数据采集：料筒温度、螺杆转速、循环时间、不良计数……我觉得好，可是别走火入魔。连个破烘箱温度都漂，你弄一堆大数据分析有啥用？先搞好基础，再谈数字孪生。我见过一个厂，每台机装传感器，数据上云，AI检测壁厚，结果AI把正常波动当成缺陷，误报率40%，工人直接关掉警报。讽刺不？实用一点：做好实时SPC（统计过程控制），关键参数超限就停，别傻等巡检。还有模具防错，用视觉看合模有没有粘料，比事后挑废品强百倍。
最后说一句，吹塑这行，经验很重要，但经验也会骗人。随时准备怀疑自己，翻翻手册，问问同行。别怕丢人。
