做了十几年注塑，最烦听到一句话：“调机师傅水平不行”。难道所有问题都是调机？根本不是那么回事。有些缺陷，根源早在模具设计、材料预处理阶段就埋下了，到了机台上，师傅能做的其实有限。今天不扯虚的，我就把自己碰过的几类经典缺陷——气痕、缩水、飞边——掰开揉碎了讲，顺带说说那些年交过的学费。

气痕？其实是困气在捣鬼

气痕这玩意儿，看着像一条条银丝或亮痕，有时候还带点焦黄。新手会疯狂去调射速、加背压，结果越调越糟。你知道吗，我花了整整两个夜班才搞明白，那批 PC 透镜上的气痕，根本不在料筒里。 模具排气才是关键。 如果模具分型面没有合理的排气槽，或者排气槽被积碳堵死了，熔体前沿的空气来不及逃逸，就会被压缩、升温，最后把塑料给烧焦了，留下黑点；而轻微困气就会形成气痕。还有，浇口位置也大有讲究——有些制品的几何形状，天生会包住空气，形成盲端。比如一个深腔薄壁壳体，浇口要是打在顶部，空气全憋在底部角落，那气痕准没跑。 我现在的习惯是：遇到气痕，先不动机台参数。拿一块蓝丹检查分型面排气，再用 borescope 从顶针孔伸进去看排气槽是不是还活着。别小看这条小动作，省了我不知道多少时间。 注塑模具排气槽堵塞实物照片 还有个冷知识：某些热流道系统内部死点也会困气，时不时冒几个气泡进型腔，那气痕分布得跟星座似的，查死你。

缩水缩到客户退货？浇口冻结太早是罪魁祸首

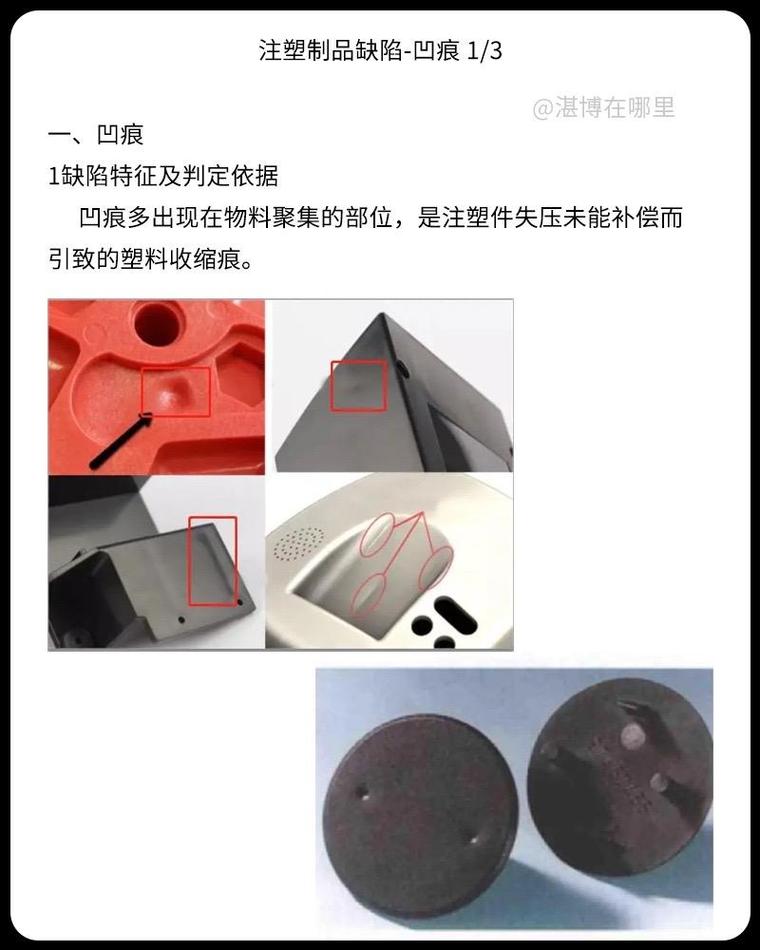

缩水，说白了就是塑料冷却收缩时得不到充分补料。可问题在于，很多人一看到凹痕，就死命加保压压力、延长保压时间，结果把模具撑出毛边，缩水还在。 我印象最深的是一个 PP 材质的厚壁把手，缩水位置正对浇口，按说补缩最容易，可该缩还是缩。后来上模流分析一看——浇口尺寸偏小。塑料填充时通过浇口剪切生热，充填结束浇口立即冻结，保压压力根本传不进去，型腔里的熔体在无压状态下冷却收缩，不缩才怪。最后我把浇口厚度从 0.8mm 改到 1.2mm，问题直接消失。 所以啊，缩水不能只盯着保压曲线。要查浇口冻结时间、流道尺寸、甚至冷却水路布局。有时候一个不当的冷却设计，会让某些区域提前凝固形成阻流，补缩回路被截断，任凭你保压压力上得天高，也白搭。 注塑缩水凹陷缺陷实物对比图 当然，材料收缩率也别忘了。矿物填充和玻纤填充的收缩各向异性很大，模流分析时得用实测收缩率，别老用供应商给的典型值。我吃过亏，所以现在新项目 T1 试模，一定带着空压机吹出来的样件去调整 Moldflow 材料参数，准很多。

飞边：你以为锁模力不够？太天真了

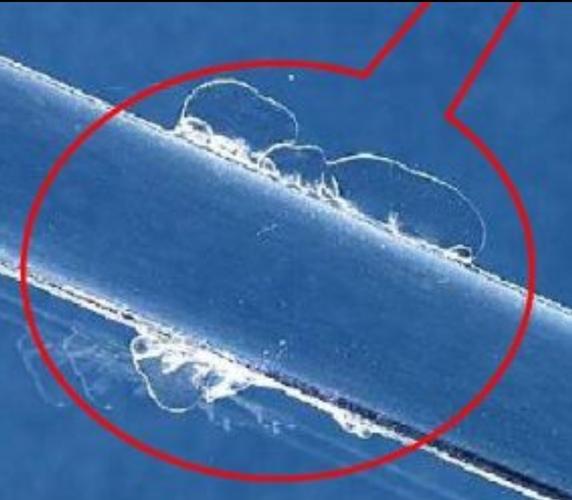

飞边：你以为锁模力不够？太天真了 飞边，让人头大。薄薄一片，修起来费死劲，还影响装配。很多师傅一看到飞边，第一反应：锁模力小了，打不上。或者：模具老了，分型面塌了。其实，真不一定。 注塑压力曲线里藏着魔鬼。 假如你的峰值注射压力出现在充填末段，也就是速度压力切换点附近，这时型腔压力骤升，瞬间冲击力可能比计算锁模力高出不少，模具被硬生生撑开那么零点几秒，飞边就溜出来了。新机台的控制器通常有“机铰保护”波形显示，你可以回放看合模曲线有没有异常抖动。 另外，有些飞边是“过热”惹的祸。料筒温度偏高，熔体粘度太低，轻轻一挤就钻缝。特别是用半结晶料如 PA、POM，温度稍高，流动性指数级上升，配合本来就松的公差间隙，不飞才怪。然后你降锁模力，反而越调越糟？——锁模力低了，排气更畅，飞边反而出来了？这逻辑听着邪乎，但实际就是型腔背压变低，熔体更容易溢出。所以有时候，加大锁模力能压住飞边，只是治标不治本。

实战快问快答

实战快问快答 问：为什么我已经按 Moldflow 结果设了保压压力和冷却时间，缩水还是改善不明显？ 答：兄弟，仿真文件里默认的熔体温度注射点是多少？实际料管中段温度测过没？我遇到过一次，热电偶老化读数偏低 20℃，实际料温高得离谱，冷却时间当然不够。还有，模流分析里的 3D 网格有没有把水路距型腔壁的距离建准确？偏 1mm，模温就差一截。所以，别全信仿真——它是个方向，不是圣旨。每次试模，拿热像仪拍模具表面温度，用实测数据反校模型，这步不能省。 问：喷涂件表面出现小点状凸起，模温已经很高了，怎么回事？ 答：是不是用的是热流道针阀式系统？阀针动作的时间与材料固化层形成关系没调好，针尖抽出时在浇口窝里扯了一下，造成冷料痕迹，涂装后特别明显。调整阀针延迟开启时间，或者提高热流道嘴头温度，能极大改善。另外，检查原料是不是受潮了——水分汽化形成针孔，喷漆后也会突起。别问我为什么知道，当年索赔一批汽车饰件，赔得我肝疼。 总的来说，注塑这东西，不是玄学，但也不是死记硬背参数表就能搞定。你得对材料、模具、机器三者耦合的状态有感觉。有时候少看一眼，代价就是成箱的废品。希望这些从废品堆里扒出来的经验，能帮你省点时间——毕竟这行当，时间就是钱啊。
