上周去车间，碰到调试工程师老张蹲在试验台旁边抽烟，一脸愁容。我问怎么了，他指指正在跑合的齿轮箱：“你听，这声儿，跟锯木头似的。客户那边催着发货，可这个NVH根本过不去。” 我凑近了听，确实，那种高频啸叫声，刺耳。不用频谱仪，耳朵就能判断——齿轮精度出岔子了。

说实话，搞齿轮这么多年，这种事儿见多了。很多时候，齿轮看起来尺寸全在公差内，齿形齿向报告也漂亮，但一装起来就各种不对劲。你说是玄学吧？也不是。这里面门道深着呢。

工业齿轮箱内部高精度齿轮啮合

模数、压力角，那些基础却要命的东西

先不说修形，就最基础的参数。模数弄错了？那是低级错误，但压力角20°和25°混用的事儿还真发生过。螺纹角……嗯，螺旋角，前段时间有个供应商，图纸上标的15°，结果拿三坐标一测，14.87°。你要说差0.13°有多大影响？轴向力变了，轴承寿命直接腰斩。这不是我危言耸听，是算出来的。

所以现在高要求的齿轮，尤其是齿轮箱里的高速级，必须上磨齿。千万别指望滚齿后剃齿就能搞定。剃齿这东西，修形能力有限，而且容易出“中凹”齿形，那玩意儿是噪音的元凶。

磨齿修形：不是可选，是必须

说到修形，很多人觉得是锦上添花。错！大错特错。不修形的齿轮，啮合刚度突变，那振动……你装一个试试，变速箱能给你跳 Disco。修形包括齿顶修缘、齿向鼓形修整，目的就是让啮合更平顺。不过参数怎么定？靠猜？不行。得根据实际工况，用Kisssoft或Romax跑一下，然后上齿轮测量中心反复验证。这是个迭代的活儿，烦得很，但是不搞不行。

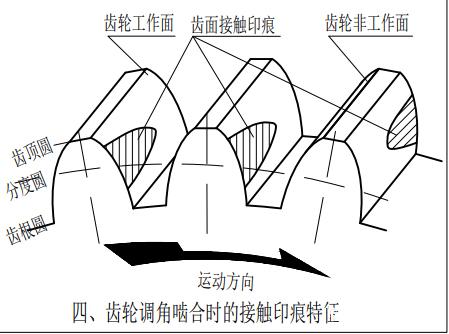

齿轮修形前后齿面接触斑点对比

有个客户，做机器人关节减速器的，要求极低回差，齿轮精度干到ISO 4级甚至更高。这时候你就知道，渗碳淬火后的变形有多让人崩溃。热前加工留余量，热后精磨，但变形量不均匀，磨削量不一致，导致硬化层深浅不一，强度打折。后来怎么办？和热处理厂死磕工艺参数，从装炉方式到淬火油冷速，全锁定。加上超硬刀具硬刮，才勉强稳住。唉，说起来都是泪。

QA：现场那些让人抓狂的问题

QA：现场那些让人抓狂的问题 问：为什么齿轮检测报告合格，但装配后还是有异响？
答：因为报告只代表单个齿轮的静态精度，而实际啮合是动态的，还要考虑箱体变形、轴承游隙、温度场。况且，齿面波纹度、粗糙度这些细节，常规检测不一定涵盖。波纹度引发的啸叫，频率集中，人耳特别敏感。这时候得用NVH测试反推，八成是磨齿机主轴振动留下的“鬼纹”。换个砂轮，调整修整参数，往往药到病除。 问：小批量多品种，没有条件上磨齿，怎么提高齿形精度？
答：（苦笑）这个真没啥捷径。滚齿用AAA级滚刀，刀具跳动控制在2μm以内，机床刚性好点，或许能接近DIN 7-8级。再搭配硬质合金滚刀干硬齿面，精度会好一些，但成本飙升。我建议还是外协磨齿，现在专业磨齿厂价格也慢慢下来了。如果量实在太小，那干脆线切割慢走丝做齿形？应急可以，长期的话疲劳强度不够。

精度等级不是唯一的救命稻草

精度等级不是唯一的救命稻草

别迷信精度等级。我见过ISO 5级的齿轮照样噪音大，因为修形不对。也见过ISO 8级的齿轮装上跑得挺安静，因为工况匹配，而且齿面经过特殊涂层处理。说到涂层，DLC这玩意儿用在齿轮上，减少摩擦那效果……就是贵，附着力也是个坑。还有新工艺，强喷丸处理，提高齿根强度，算是花小钱办大事。

还有齿轮失效问题。点蚀、剥落、断齿，都见过。有次一个风电齿轮箱，运行半年，太阳轮齿面出现大块剥落，分析下来是材料夹杂物超标。追到钢厂，他们还不认账。最后打光谱、做金相，铁证如山。所以材料是基础，齿轮用钢纯净度、淬透性，马虎不得。20CrMnTi、18CrNiMo7-6，牌号看着差不多，热处理后性能天差地别。别图便宜，到时候哭都来不及。

最近几年，齿轮测量中心也越来越智能了。光学扫描代替接触式？快是快，但反光齿面要喷粉，多一道工序。在线测量倒是趋势，磨齿机上直接集成测头，加工完马上测，闭环补偿。我们去年新进那台Reishauer，就是这配置，效率提升不少，但维护也头疼，精密仪器娇气得很。

行了，不说了，老张那齿轮箱我估计得拆开重来。今晚又得加班。齿轮这行啊，就是细节决定成败，一点都没错。
