去年给一台贴片机做伺服升级，差点被厂商的选型手册坑到怀疑人生。手册上写得清清楚楚，750W电机配某型号驱动器，结果一上电，电机抖得像筛糠——当时我真的，差点把示波器砸了。所以今天不搞那些虚头巴脑的理论，就聊聊我在伺服系统选型和调试里踩过的泥潭，能救一个是一个。❗

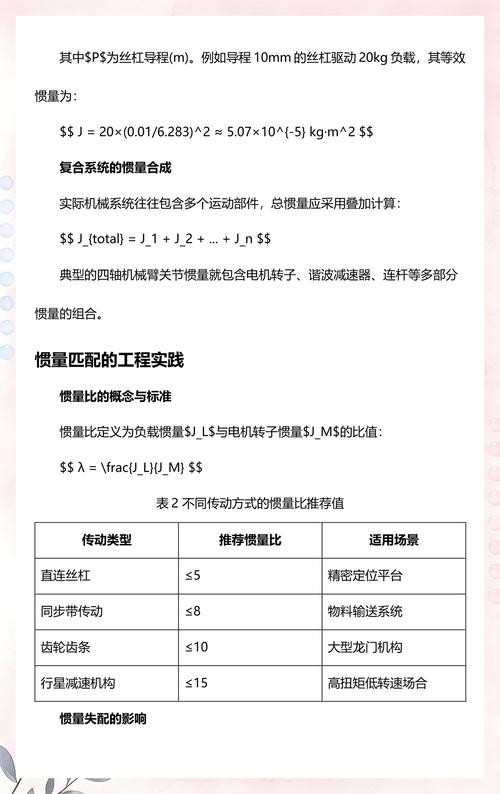

伺服电机功率惯量匹配计算图表

功率够不够？先看惯量比！

很多工程师——甚至一些老手——选伺服第一眼看功率，第二眼看转速，再瞄一眼安装尺寸，齐活。大错特错。 伺服系统和普通异步电机不一样，它是一个响应快到变态的闭环系统，你让它带一个惯性巨大的负载，就像让博尔特拖个轮胎跑百米，不抽风才怪。惯量比，这个被无数人忽视的参数，其实才是伺服选型的灵魂。一般场合，负载惯量与电机转子惯量之比不要超过10:1，高动态响应场合得压到5:1以下。但手册上的电机惯量值，通常是在空载、标准温度下测的，实际一装上皮带轮、联轴器，惯量噌噌往上涨。我吃过最大的亏，就是没算减速机构的反射惯量，结果电机每次启停都过冲，最后把联轴器都拧断了——惨烈。

再说个窍门：如果实在拿不准，宁可选大一号机座，也别为了省成本在这里抠。因为一旦惯量不匹配，你后期调PID调到手断也没用，那感觉就像是试图用一根牙签搅动一大缸沥青……对吧？

问：那怎么粗略估算负载惯量？手里没有专业仪器。
答：如果是简单形状的负载，比如圆柱体，用公式 J = (π/32) * 密度 * 长度 * 直径^4，单位是kg·m²。再乘上减速比的平方折算到电机轴。更复杂的异形件，三维建模软件里直接读属性最快。实在不行，有个土办法：用一根细线绕在轴上，坠已知重量的砝码，记录下落时间，反推转动惯量。虽然糙，但管用。

伺服电机负载惯量匹配计算实例示意图

PID调试：玄学与科学的撞击

伺服调试的终极噩梦——PID参数。说实话，我见过太多人只会用自动整定，点一下“Auto Tune”就完事。运气好，机器能跑；运气不好，要么嗡嗡叫，要么来回震荡，甚至直接飞车。❗自动整定出来的参数，往往只适合空载、低刚性环境，实际工况且多样化，比如机床切削时，刀具突然切入工件的瞬间，负载突变，那套“自动”参数瞬间拉胯。所以，必须手动微调，而这个过程……能让人秃顶。

位置环、速度环、电流环，三个环嵌套，先调电流环（通常驱动器内部固化了，不用动），再调速度环，最后位置环。比例增益（Kp）提高系统刚度，但过大会震荡；积分时间（Ti）消除稳态误差，但会让系统滞后；微分（Td）预测误差，加一点阻尼，但容易放大噪声。我的血泪经验：先给一个很小的Kp（比如默认值的1/3），然后慢慢加大，直到电机出现轻微啸叫或振动，再回退20%，这时候的Kp差不多是临界值。 积分时间我从不敢设太小，否则电机在停止时会出现低频摇晃，那种“嗡嗡嗡”的声音简直让人头皮发麻。至于微分，除非是高速高精度定位，我一般关掉，因为普通工况下的编码器噪声能把它搞疯。

有一次，调一台印刷机的送纸辊，Kp加一点，过冲；减一点，响应又慢，耽误了整整两天。最后发现是机械间隙在搞鬼——联轴器有弹性，每次反向都有一小段空程，导致位置环频繁修正，形成极限环震荡。所以，机械刚性是伺服调试的前提，机械松垮，再牛的伺服也白搭。💡

问：伺服电机运行时发出刺耳高频噪音，怎么处理？
答：八成是载波频率和速度环增益的锅。先试试把驱动器载波频率调低，从默认8kHz降到4kHz，能有效抑制电磁噪音，但可能会让电流波形略微变差。如果还不行，多半是速度环比例增益过大或积分时间过短，引起机械共振。用频谱分析仪或者手机APP测一下共振频率，然后在驱动器的陷波滤波器里把那个频率点给压下去，立马清净。还有个偏方：检查电机安装底座的连接刚度，有时候一个小小的松螺丝就能制造噪音大麻烦。

编码器——伺服的“眼睛”，千万别让它近视

编码器故障是我处理过的伺服问题里最隐蔽的。不像电机烧了让你直接停机，编码器出毛病时，机器还能凑合跑，但定位精度一塌糊涂，动不动就飞车、偏位。有一次，夏天车间没空调，温度飙升到40多度，一台绝对值编码器的电池电压低报警，我们没当回事，结果断电重启后位置全丢了，直接撞机……那个惨啊！绝对值编码器虽然省去了回零的麻烦，但它对电池依赖度高，务必定期检查电池电压。 增量式编码器抗干扰差一些，电缆屏蔽没做好，变频器一开，计数值乱跳，电机就一顿一顿的，像在跳disco。

现在更流行的是多圈绝对值编码器，不用电池，靠齿轮组或韦根技术记忆圈数，可靠性高很多，当然价格也贵一截。选型时还得注意分辨率，17位、23位看得眼花缭乱，其实够用就好。线数过高，控制器处理负担重；线数太低，低速爬行时速度反馈波动大，转矩脉动明显。💡

另外，编码器线的弯曲半径不能太小，走线要远离动力线至少20厘米，否则串扰会让你怀疑人生。我试过把所有编码器线用锡纸包起来接地，干扰才消失——土办法，但有效。

最后唠叨一句：伺服系统绝非买到装上就能用好的东西。它是一个集机械、电气、控制于一体的精密系统，任何一环节疏忽，都会在你最意想不到的时候给你当头一击。但当你终于让那根轴按照你设想的轨迹平滑运动时，那一刻的满足感……啧，什么都值了。
