去年有个项目，就因为一个巴掌大的连接器，整套设备在客户现场趴窝了三天——损失？不提了，胸口疼。

其实连接器这玩意儿，看着不起眼，真出问题都是大事。我早年在车间调试，亲眼见过一个信号连接器因为接触不良，导致整个产线误动作，差点出工伤。说实话，现在每次选型我都像在排雷。不过话说回来，这几年摸爬滚打，也算攒了点经验，随便聊聊吧。

先说个最反常识的点：IP68 可能还不如 IP67？

很多人选型，上来就跟我嚷嚷“要最高防护等级！”——尤其是个别年轻工程师，参数控，觉得数字大就牛。真不是这么回事。IP68 那最后一个“8”，标准里写的是“持续浸没”，但厂家测试条件可自由定义，水深、时长全看良心。而 IP67 是防短时浸泡，测试条件反而更严格统一。

我踩过坑：一个户外柜的连接器，标着 IP68，结果南方梅雨季一过，里面全是水汽。拆开一看，密封圈早轻微变形了，就因为长期冷凝水附着，加上海拔温差变化，那连接器根本扛不住这种动态工况。后来换了IP67+透气阀的方案，成本还降了，两年没毛病。

所以选防护等级，得死磕工况：震动频率？是否有化学喷雾？昼夜温差大不大？这些都比数字重要。而且别忘了看测试标准号，比如 IEC 60529，有些厂家自己瞎写，根本不规范。

工业连接器IP防护等级测试示意图

接触电阻：小到毫欧级，但能烧你的家当

聊个惊悚的。有次调试大功率电机，连接器端子处直接熔化了，铜片像被电焊啃过。原因？接触电阻超标。那是个仿品连接器，插拔几次后镀层就磨损，加上装配时扭矩没打准——呵呵，玩完。

接触电阻这东西，初始值看看简单，可老化、氧化、微动腐蚀才是杀手。有些采购图便宜，买回来新的是毫欧，三个月后变成几十毫欧，尤其潮湿环境里插针表面起黑斑，电阻飙升，温升啃绝缘层，然后……恶性循环。

我个人经验：重要回路必做压降测试，满载运行后测温差。别只信出厂报告。另外，镀银镀金？真不是噱头，但要根据环境选：含硫大气里镀银死得快，镀金更稳，可成本又上去了——所以得算总账。有些场合用镀锡铜合金反而性价比最高。

问：连接器插拔次数写着500次，是不是够用5年？

答：根本不是那回事！厂家标的机械寿命是实验室里干净、缓慢、轴向插拔测出来的。实际现场呢？带角度硬怼的、沙尘天操作的、电缆有应力的……我见过最夸张的，一个信号连接器半年不到插针就弯了，因为安装工是用脚踹进去的——你没看错，车间里有时候就这么魔幻。

所以寿命要打骨折估算：如果频繁维护，比如每天一拔，建议选锁紧机构更靠谱的圆形连接器，别用那种卡扣式矩形。还有，注意最小弯曲半径和电缆固定，应力不释放，连接器就是受气包。

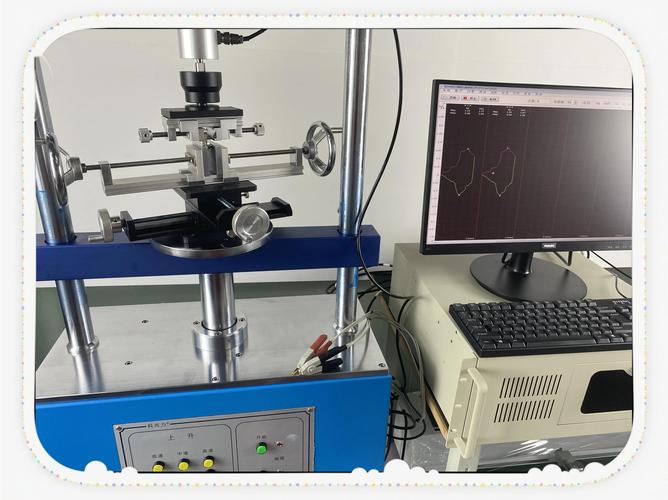

工业圆形连接器插拔力测试现场

那些“不起眼”的细节：接地、屏蔽、键位

那些“不起眼”的细节：接地、屏蔽、键位

接地连续性老被忽视。有些系统里干扰故障，查一圈，最后发现连接器接地簧片根本没接触上，因为法兰安装时涂层太厚，绝缘了。现在我都要求装配后测接触电阻，用弹簧探针对地簧片。

屏蔽也是一泡泪。曾经有个转接器，电缆屏蔽层在接头处没360度环接，就打了个尾巴，结果变频器一开，隔壁传感器信号就跳迪斯科……处理这种 EMC 问题，金属外壳连接器一定要有完整的屏蔽环，最好带锥形压接，可靠又省事。

还有键位防呆，哈哈，说到这个我都能笑出声。某次现场抢修，半夜眼花，两个相邻连接器长得一模一样，插反了，一上电烧了一片IO板。后来全换了不同键位编码的，还贴了荧光标签。别小看这设计，工业现场可不是实验室桌面。

问：光纤连接器在工业环境里到底怎么选？

问：光纤连接器在工业环境里到底怎么选？

答：光纤？唉，又爱又恨。灰尘是大敌。如果你以为工业现场用个SC、LC就行，那准备跳坑吧。我推荐优先考虑扩束型（expanded beam），不怕脏，虽然贵点。普通物理接触型的，现场一脏，回波损耗哗哗掉，传输误码率飙升。

另外，端面检测仪是必备的，别用肉眼糊弄。还有，多模还是单模？带宽距离不是唯一考量，工业环境里单模抗弯性能反而可能更脆弱，得看护套设计。有些铠装软光缆配IP67推拉式连接器，用起来挺爽的，就是价格肉疼。

真金白银的教训：选型别只盯样品室的参数

我现在的习惯是：新品连接器先拿去做老化测试——热循环、振动、盐雾，至少一周。顺便观察装配容错性，有些设计对安装手残党极不友好，插针硬插就歪。还有物料一致性，国产小厂批次波动能气死人，弹簧弹力都能越来越软。

总之吧，连接器这东西，细节全是魔鬼。你不会想半夜被电话叫醒，就为了一个十几块钱的接插件。
