那天设备又停线了。控制柜里的指示灯狂闪，PLC死活连不上。供应商一口咬定是程序bug，我们查了两天，最后发现——一根破网线。

工业厂房内杂乱的控制柜布线，突出电缆连接故障

说实话，这种事儿在车间里太常见。很多人觉得不就是根电缆吗？能通就行。错！大错特错。工业环境不比办公室，电磁干扰、油污、振动、温度……随便哪个都能让普通网线当场去世。咱们今天就来聊聊工业以太网电缆，不扯那些虚的理论，就说点真金白银换来的经验。

为什么Profinet/CC-Link IE电缆贵得离谱？

第一次采购工业专用以太网电缆的时候，我被报价吓了一跳。普通超五类双绞线一箱才几百块，这玩意儿一米就要几十？抢钱啊！后来被现实教育了——贵有贵的道理。抗干扰能力完全不在一个量级。普通网线在变频器旁边根本没法用，波形畸变率能到80%以上，步进电机一启动，通讯包丢得亲妈都不认识。而专用的工业以太网电缆，比如带双层屏蔽的，编织网+铝箔，再加上粗线径导体，实测即使在15kW变频器旁边近场强干扰下，丢包率也能压到万分之一以下。

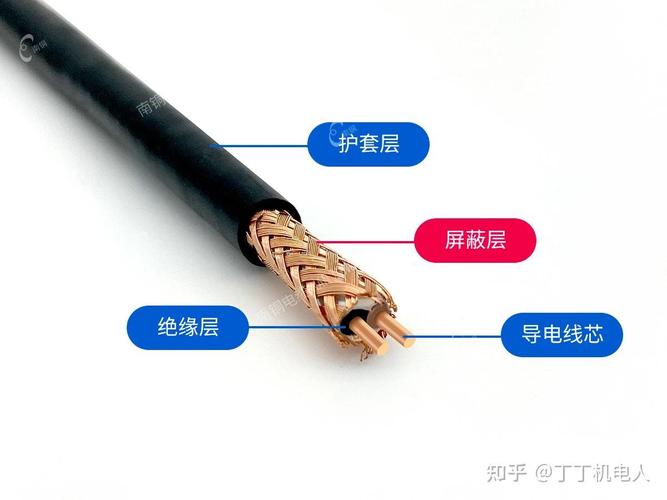

工业以太网电缆剖面结构图，显示双层屏蔽和粗线径

不过话说回来，也不是所有场合都要上顶级货。有些集成商为了利润，动不动就推荐千兆超六类屏蔽线，结果现场一装，弯折半径不够把线硬掰断的都有——苦笑。关键是搞清楚你的网络协议。PROFINET用的走物理层是基于以太网的，但线材标准是IEC 61158-2；EtherCAT直接用标准以太网帧，但对抖动极其敏感；Ethernet/IP更是娇气，TCP/IP协议栈一旦重传，节拍就乱。所以选电缆首先看协议，然后看环境，最后看预算。

问：工业以太网电缆是不是必须用屏蔽的？
答：99%的情况下，必须！除非你整个车间没有一个变频器、没有一台伺服、没有焊机、没有继电器……可能吗？屏蔽不仅要有，还得接地良好。见过太多屏蔽层虚接导致反而引入干扰的案例。另外，千万别用铝箔麦拉过度的单屏蔽，那种弯曲几次后铝箔就裂了，等于裸奔。

那些年供应商忽悠你的“工业级”

现在市面上打着“工业以太网电缆”旗号的产品太多了。告诉你个黑幕：有些就是用普通PVC护套的网线，印了个“工业级”就敢卖高价。真正的工业电缆，护套必须是无卤阻燃的，耐油耐弯折。不信你拿打火机烧一下，普通PVC冒黑烟流黑汤，聚氨酯（PUR）或者交联聚烯烃的烧起来是淡烟，离火自熄。还有，导体必须是无氧铜，甚至有些要求多股绞合镀锡，防止氧化。别小看氧化，设备用了两年以后通讯时断时续，查线查到你怀疑人生。

工业电缆PUR护套与PVC护套燃烧对比实验

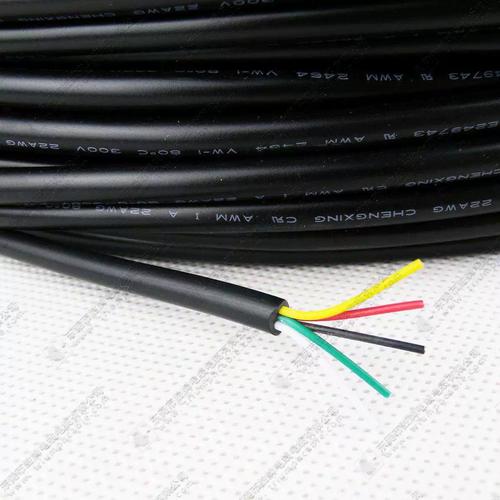

还有那种48小时交货的急单，千万别妥协选低端线。去年我们一个改造项目，工期紧，买了某品牌“经济型”工业以太网电缆，标称Cat5e，结果拉到150米就死活ping不通。拿Fluke一测，回波损耗没法看，近端串扰更是惨不忍睹。最后发现线径才24AWG，标准应该是22AWG。从此长记性：参数要实测，别信标签。

问：线缆长度超过100米怎么办？
答：工业以太网标准100米是个坎，但实际应用中，最好控制在80米以内留余量。如果真需要长距离，别硬刚，上光纤吧。现在多模光纤+收发器的成本已经很低了，还天然抗干扰。或者用支持长距离的工业以太网交换机和PoE延长器，但这些都是不得已而补锅的办法。最优解还是规划阶段就把控制柜就近布置。

2024年值得关注的几个趋势

2024年值得关注的几个趋势

没错，电缆这种传统东西也在默默进化。一个明显的方向是单对以太网（SPE）的工业应用。去年汉诺威展上已经能看到好多支持SPE的传感器了。用单对双绞线同时传输数据和供电，线缆更细、更轻，特别适合移动部件和狭小空间。不过标准还在打架，802.3cg的10BASE-T1L和802.3bw的100BASE-T1在工业场合各有拥趸，目前还是观望期。但提前了解没错，也许明年你的新设备上就全是这种接口。

另外，M12 X型编码连接器的普及也让现场接线方便多了。以前固定式RJ45在振动环境下简直是灾难，三天两头松脱。现在全金属的X编码M12，IP67防护，锁紧后稳如泰山。不过一定要买正品，山寨的插芯公差大，插拔几次针就歪了。

还有些更前沿的，比如自诊断电缆。集成感测功能，能报告温度、应力，甚至预测剩余寿命。目前主要在重要场合比如核电、海底应用，但成本下来以后，普通工厂用上也不是梦。毕竟意外停机损失太大了。

最后再说个血泪忠告：布线时一定要和动力电缆分开，至少20厘米间距。如果不得不交叉，必须十字交叉，避免平行。还有，留够服务环，别把线拽得紧绷绷，早晚出问题。这些看似基础的细节，恰恰是稳定运行的保障。

工业电缆的事儿，三天三夜说不完。要是哪里没说透，欢迎留言拍砖。毕竟干活的人，谁没踩过几个坑呢？
