说实话，刚干这行那会儿，我觉得齿轮有啥难的？不就是几个齿咬来咬去嘛。后来被现实扇了无数耳光——精度差一丝，噪音、振动、寿命短，整个变速箱直接报废。尤其现在搞新能源汽车，电机转速动不动两万转，对齿轮的要求简直变态。🤦

图纸上的精度要求，到底是真需要还是设计师拍脑袋？

我经常拿着图纸去问设计部：“老张，你这个5级精度是不是标得有点随意？” 他推推眼镜：“客户要求安静。” 安静你也不能闭着眼要最高等级啊！你知道5级精度什么概念吗？齿形误差要控制在几个微米，一根头发丝直径的1/10不到。很多工况下6级足够用了，非得上5级，加工成本翻倍——最后还不是羊毛出在羊身上？

不过话说回来，有些地方不能省。比如机器人的谐波减速器，那里面柔轮和刚轮的啮合，精度差了就直接抖，机器人末端执行器跟着跳舞，那画面太美我不敢看。所以吧，精度定级这事，得看工况，不是越高越好，但关键位置绝不能含糊。💡

问：怎么判断图纸上的精度要求合不合理？

答：先看使用场景。一般工业减速机，7-8级精度足够；汽车变速箱齿轮通常6级左右，追求低噪；航空、精密机床主轴，那就5级甚至更高。如果普通传送机构标个4级，要么是菜鸟，要么故意坑你预算。最好对照ISO 1328标准核算一下，别当冤大头。

五轴数控磨齿机加工大模数齿轮

磨齿 vs 滚齿，选不对就等着报废吧

滚齿——效率高，成本低，但齿面有加工痕迹，精度一般到7级就顶天了。磨齿呢？能达到3级精度，齿面跟镜子似的，可成本蹭蹭涨。我们这行有句黑话：滚齿是“糙饭吃个饱”，磨齿是“精粮慢慢嚼”。

有些老板为了省钱，非要拿滚齿代替磨齿，结果装机一试，啸叫声比发动机还大。这时候又回来骂我们加工不行——您当初省那点钱，现在全搭进三坐标检测和退货里了，图啥？❗

当然也有聪明的做法。现在流行齿形修形，滚齿后留量，再上磨齿机做微修形，既控制了成本，又改善啮合性能，噪声能降好几个分贝。我们厂去年给风电齿轮箱就用的这招，效果拔群。

问：小批量多品种的齿轮加工，选哪家设备合适？

答：这得看钱袋子和产品定位。瑞士莱斯豪尔、德国克林贝格的磨齿机，精度没得说，但价格能让你怀疑人生。国产秦川、中大创远这几年进步神速，性价比高，做民用级齿轮绰绰有余。话说回来，设备是一方面，渗碳淬火后的变形控制才是真考验。你哪怕磨齿机精度再高，热处理变形成坨屎，照样全白搭。

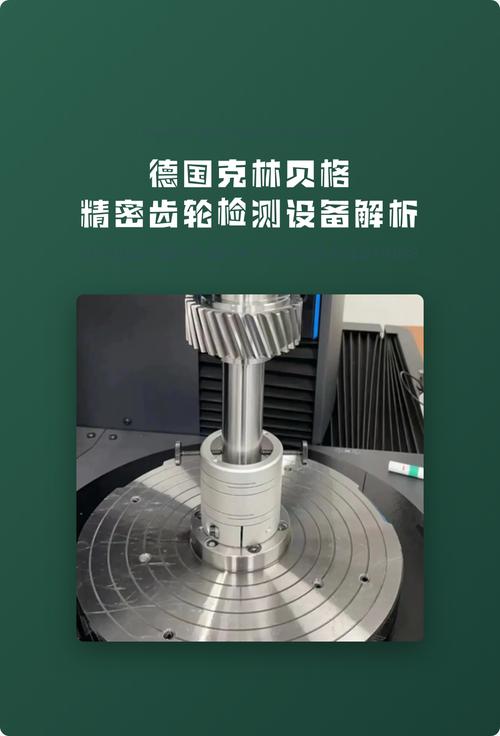

克林贝格齿轮测量中心检测精密齿轮

热处理变形——永远的痛

热处理变形——永远的痛

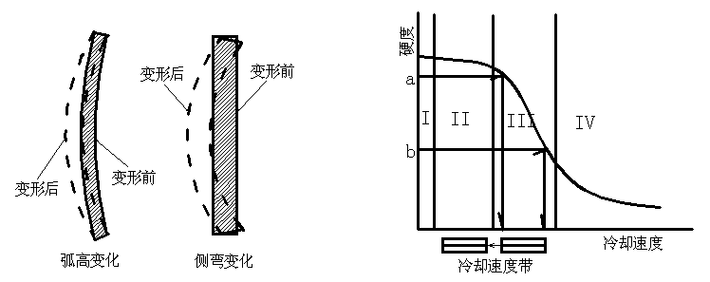

齿轮渗碳淬火，表面硬得能当镜子，芯部还得保持韧性。理想很丰满，现实是：一进炉子，出来就扭成麻花。特别是细长轴齿轮，变形量能让你怀疑热处理师傅是不是对你家有意见。

我们试过各种招：控制淬火油温、调整装炉方式、预留磨量，甚至采用压淬。⚠️ 但有时候，还是防不胜防。这玩意儿就像开盲盒，同一炉出来的，有的完美，有的就差了0.02mm，直接报废。那种挫败感，唉……

所以现在顶级工艺都上齿轮测量中心闭环反馈了。测量机把热处理后的实际齿形数据传到磨齿机，磨齿机自动调整参数——相当于给每个齿“私人订制”。听着高大上，但一套克林贝格闭环系统，大几百万，中小企业看着就肝颤。

问：有没有低成本控制热处理变形的土办法？

答：土办法当然有。比如把齿轮和工装一起渗碳，利用热膨胀系数差异来校正；或者在硬度允许的情况下，用氮化代替渗碳，变形量能小一大截。但这些都需要反复试工艺，经验值千金。所以老手艺人为什么值钱？就体现在这种地方。

齿轮测量：相信仪器还是相信手感？

齿轮测量：相信仪器还是相信手感？

现在年轻人都信三坐标、齿轮测量机，数据说话嘛。可有些老师傅还是坚持用啮合仪听声音，用红丹看接触斑点，手指摸一下齿面就能告诉你哪里凸、哪里凹。神不神？

我学徒的时候，师傅让我徒手检测一个螺旋伞齿轮，我测了半天数据都合格，他一摸：“这齿根有台阶，跑起来肯定有异响。” 装上机一试，果然。不得不服，手感这东西，是几十年肌肉记忆堆积出来的。当然啦，出口件还是得上设备，要不然客户不认。但日常调试，老师傅的眼睛耳朵确实比探头快。

不过，凡事不能走极端。现在激光齿轮测量仪能做到每秒采集上万个点，比人手稳多了。我主张人机结合：先用仪器全面扫描，疑难点再由大师傅复判。这样既高效，又保留手艺精髓。✅

说一千道一万，齿轮精度是个系统工程，从材料、热处理、加工到测量，环环相扣。任何一环掉链子，最后产品都是废铁。干咱这行，真的是越干越胆小，越想越敬畏。
