弹簧崩了。

就像你熬夜赶图纸，咖啡刚入口，车间电话就炸了——压缩弹簧断裂，整条线停了。我记得第一次碰到这事儿，愣在原地足足半分钟。后来学乖了，弹簧这东西，看着傻大黑粗，娇气起来比芯片还难伺候。

说实话，多数人根本没意识到弹簧有多要命。一个几毛钱的玩意儿，能卡死上千万的设备。你信不信？反正我是踩过无数次坑才信的——特别是那种螺旋弹簧，用在阀门里，突然松弛，压力直接泄光。灾难现场。

对了，你见过弹簧喷丸没？ 弹簧喷丸处理表面强化工艺

干这行十五年，我总结了一条铁律：弹簧的命，一半在设计，一半在工艺。设计不对，应力集中迟早让你哭；工艺糊弄，表面脱碳、划痕，全是裂纹源。但咱们不能光诉苦，得捞干货。

弹簧怎么死的？最常见的三种惨状

第一个，疲劳断裂。最普遍，也最坑——毫无征兆，突然就断了。端口齐刷刷的，典型的解理断口。你拿放大镜看，多半有贝壳纹，从某个点辐射出去。这个点，十之八九是表面缺陷。划痕、锈坑、连热处理留下的微裂纹都算。有次我们拆了根断弹簧，端口像个靶子，圆心正好有一粒氧化皮夹渣。就这玩意，扛了不到二十万次循环。气不气？

第二个，永久变形。用着用着短了一截，力值跌得像过山车。这种往往不是设计载荷不够，而是材料抗松弛能力差。国内有些小厂，为了成本用劣质合金钢，回火不足，残余应力大，常温下都能慢慢变形。我们测过一批65Mn弹簧，200℃都没到，24小时松弛率超过5%。简直离谱。

第三个，腐蚀断裂。化工厂、海边最常见。氯离子点蚀，一坑连一坑，应力腐蚀开裂就跟着来了。304不锈钢弹簧都扛不住氯离子，更别说普通碳素钢了。我有次在烟台待了两周，就为解决一个泡在海风里的弹簧，最后用的Inconel，成本翻八倍，老板脸都绿了。但没办法，盐雾试验96小时，普通不锈钢表面跟月球似的。

材料那点事，别只看牌号

你是不是也这样——翻手册，看抗拉、屈服，觉得差不多就定了？大错特错。弹簧钢的命门是疲劳极限和表面质量。同样的50CrVA，一个真空脱气，一个普通电炉钢，寿命差三倍不止。非金属夹杂物，尤其是氧化铝，尖锐棱角，应力集中系数能到5以上。看金相，一条B类夹杂，粗得像条河，完了，早晚断在那。

还有脱碳层。很多人不在意，脱碳层深了，表面硬度狂降，疲劳源就爱在这儿扎堆。我们做过对比，脱碳层超过0.1mm的弹簧，弯曲疲劳寿命直接砍半。而且脱碳层往往伴随内氧化，晶界被氧气钻进去，形成刻痕，这可比划痕隐蔽得多，也更致命。所以，别只盯着化学成分，要看非金属夹杂、脱碳、表面粗糙度，这些才是决定生死的细节。

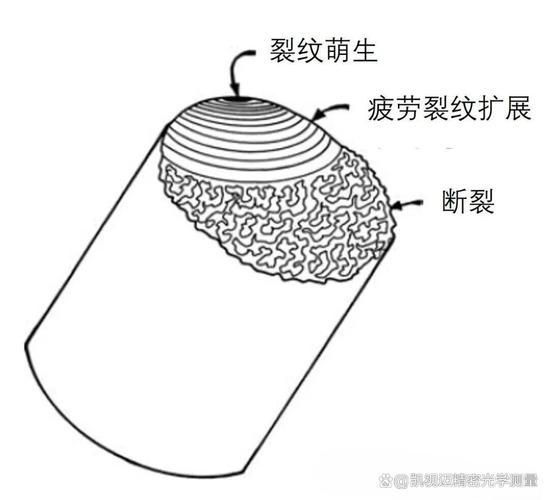

问：总说疲劳断裂，到底怎么才算是真正的疲劳失效？答：看断口。疲劳断口一般分三个区：裂纹源、扩展区、瞬断区。源区最光滑，有时有放射棱线指向它。扩展区有海滩标记——就是宏观上的弧线，每条线代表一次载荷变化或停车。瞬断区是最后扛不住撕开的，粗糙，甚至呈纤维状。如果端口全平，没有海滩线，可能是过载断裂，不是疲劳。这个区别直接影响责任判定。我们曾因这个，跟供应商掰扯半个月，最终扫描电镜下的轮胎印痕和条带才定了案。
问：喷丸对弹簧寿命到底有多大作用？答：作用巨大，但前提是参数要对。喷丸往表面引入残余压应力，抑制裂纹萌生和扩展。一般提高疲劳寿命30%到50%很常见。但丸粒硬度、尺寸、覆盖率和强度控制不好，反而会制造新的表面缺陷。我见过一个厂，用劣质铸铁丸，喷完表面嵌了一堆碎粒，疲劳寿命反降40%。后来换强化钢丸，强度稳在0.45A，覆盖率200%，寿命直接翻倍。另外，喷丸后别手贱去磨削或酸洗，一磨，压应力层废了。切记！

设计别搞成玄学

弹簧设计看着简单，胡克定律嘛。但一到螺旋角、端圈并紧、振动工况，问题就海了。比如压缩弹簧，很多人排线图随便画，两端并紧磨平就行。哪知并紧圈数、总圈数、刚度匹配不好，工作时端圈可能局部接触，产生冲击和磨损，噪声大不说，还断丝。高频阀弹簧，这种微动磨损特别讨厌。

还有应力修正系数这个东西。你查经典公式，Wahl因子包络曲率和直接剪切，数值往往偏保守。但实际中，材料对切应力敏感度不同，而且局部屈服能让应力重分布。所以我习惯先用有限元算真实应力分布，再拿它和名义应力比，找出实际系数。特别是变径弹簧、非圆截面，公式套不上，FEA是唯一出路。别偷懒。

说到这儿，不得不提数字孪生的趋势。我们现在做关键弹簧，都建动态模型，把材料本构、几何公差、喷丸残余应力全集成，跑几百万次虚拟疲劳。虽然不能完全替代试验，但筛掉80%的设计雷区没问题。只是初始投入高，中小企业难跟上。唉，现实。

对了，还有个坑：弹簧指数C。C太小，卷绕时外侧纤维拉伤，内侧起皱；C太大，自身稳定性差，容易侧向弯曲。5到8是常用范围，但精密弹簧C可以到12，只是得有导杆或导套。有回一个项目，弹簧长径比超5∶1，没导杆，一压缩就弯，卡在孔里。设计师辩解按手册选的，手册可没说周边结构限制。所以，弹簧设计不是独立事件，要和装配环境一起考虑。

结尾不总结了——弹簧的世界，水太深。每次以为摸透了，新工况就给你一巴掌。下次遇到弹簧失效，不妨先问三个问题：材料真的纯净吗？表面真的完美吗？受力真的没偏心吗？搞清这三点，八成问题有解。剩下的两成，留给运气和预算吧。💡
